Une fois que les conducteurs sont tirés à l'intérieur de la section
principale, les câbles doivent être courbés dans l'espace prévu .
Identifier et séparer clairement les conducteurs par phase et neutre .
Il faut veiller à courber les câbles isolés avec précaution pour
s'assurer qu'aucun isolant n'est forcé en permanence contre les
bords des parties métalliques .
L 'installateur doit, à l'aide d'outils appropriés, dénuder suffisamment
le conducteur pour remplir tout le cylindre du connecteur avec un
conducteur nu non isolé . Le conducteur doit être dénudé sans
endommager les brins du conducteur . Les brins nus doivent être de
longueur égale (affleurant) avec le bout coupé .
Ne pas retirer plus d'isolation que nécessaire . L 'exposition du
conducteur nu à l'extérieur de la cosse peut compromettre les
dégagements .
Le connecteur et le conducteur doivent être exempts de tout débris
étranger .
Ne jamais pincer les câbles/fils pour qu'ils s'adaptent aux
connecteurs . Si le câble/fil ne correspond pas à la puissance du
connecteur, contacter le fabricant .
Les cosses à vis mécaniques sont les plus courantes . Utiliser un
composé antioxydant, si nécessaire . Insérer le conducteur nu dans
la cosse de sorte qu'il remplisse toute la longueur du corps de la
cosse . Serrer la cosse, puis serrer au couple indiqué sur l'étiquette
du tableau de commutation .
Si des cosses à compression sont utilisées et fournies avec le
tableau de commutation, les cosses seront montées sur le socle de
cosses entrant . Retirer les cosses du socle . Utiliser un composé
antioxydant, si nécessaire . Utiliser un outil de sertissage approuvé
pour ce fabricant de cosses et cette taille de cosses . Suivre les
instructions fournies par le fabricant de l'outil de sertissage .
Une fois que la cosse est fixée au conducteur, la réinstaller sur
le socle en utilisant la quincaillerie existante . Serrer le matériel en
utilisant les informations fournies sur l'étiquetage du tableau de
commutation . Voir l'Annexe A, Tableau 2 pour les valeurs de couple .
Manuel d'utilisation IM01500001FR
Autres exigences pour les tableaux de commutation à
raccordement arrière
Pour les systèmes nécessitant des courants de court-circuit
supérieurs à 10 000 A efficaces, une entretoise de câble peut être
nécessaire pour restreindre le mouvement du câble . Pour ce faire,
arrimer et lacer les câbles .
Directives pour l'entretoise de câble
Pour les valeurs nominales de court-circuit supérieures à 10 000
A efficaces, installer les renforts de câble selon les instructions
suivantes :
1. Le matériau requis pour les supports de câble est une corde
en nylon de 3/8 po de diamètrea ou toute corde ayant une
résistance à la traction minimale de 2000 livres .b
2. Tous les conducteurs de câble d'un circuit de charge doivent
être groupés avec cinq enveloppes de corde adjacentes à
des distances de 15 cm (6 po) et 30 cm (12 po) des bornes
d'alimentation pour des valeurs nominales allant jusqu'à 200 Un
maximum (voir Figure 20 et Figure 21) .
0 Wellington Puritan Mills, Inc., Madison, GA, numéro de catalogue 10989.
1 Produits Norva, Carrolton, GA, référence de catalogue TPR12.
Aø
Bø
Cosses
de câble
Cø
Dimensions po (mm)

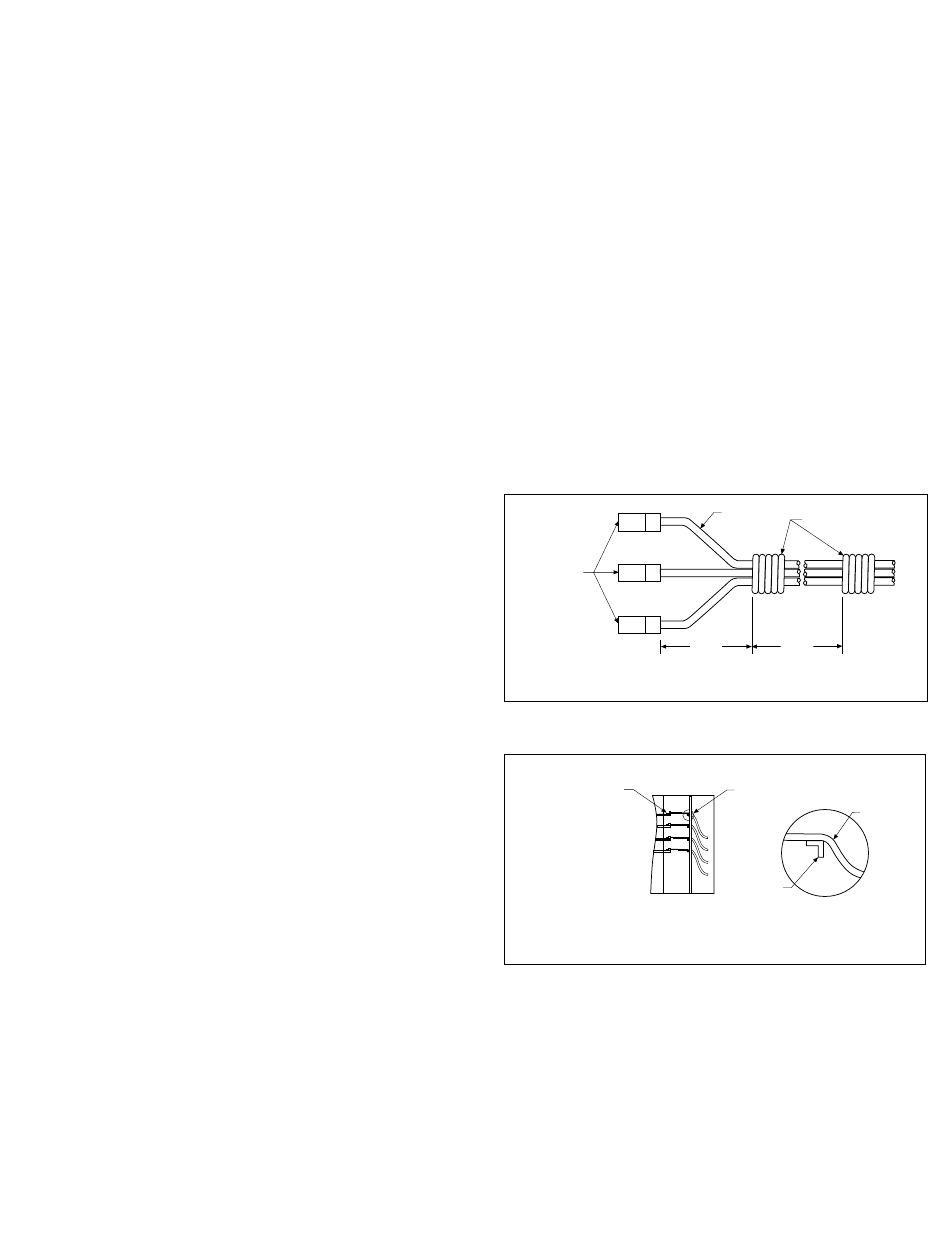

Figure 20. Entretoise de câble
Cosses de câble
Application
de soutien
des câbles en
option
Vue latérale
habituelle
Figure 21. Entretoise de câble
En vigueur decémbre 2020
Câble
Corde
6,00
6,00
(152,4)
(152,4)
Supports
de câble
Câble
Support
Détails du
soutien du câble
