Calculateur de densité FML621
Raccordement des cartes
d'extension
Borne (n° pos.)
182
181
112
111
183
181
113
111
142
143
152
153
131
132
133
134
135
136
137
138
Endress+Hauser

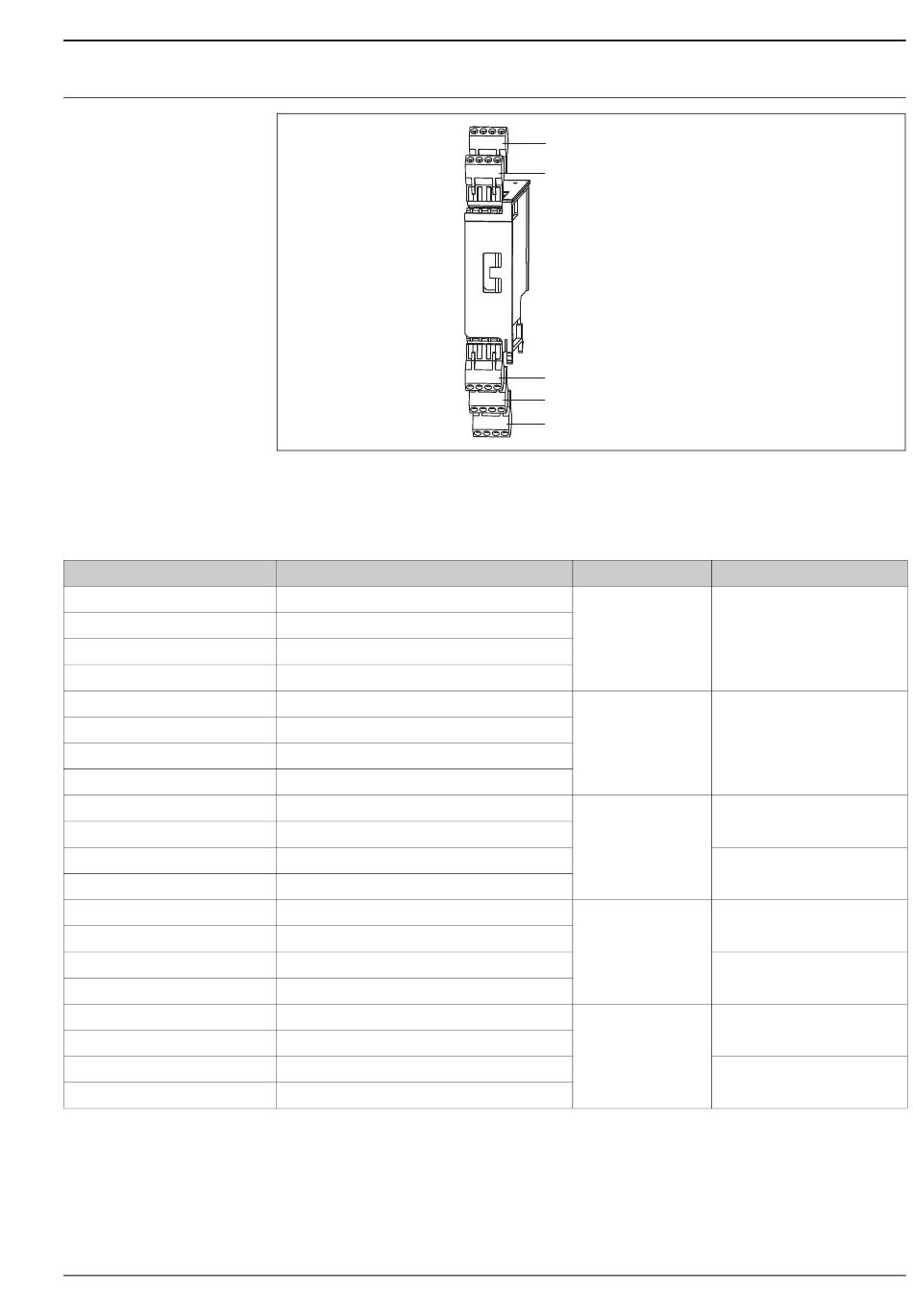

Cartes d'extension avec bornes
Occupation des bornes de la carte d'extension "Universal (FML621A-UA)" ;
avec entrées à sécurité intrinsèque (FML621A-UB)
Occupation des bornes
24 V alimentation capteur 1
Masse alimentation capteur 1
+ 0/4...20 mA/PFM/entrée impulsion 1
Masse pour 0/4...20 mA/PFM/entrée impulsion
24 V alimentation capteur 2
Masse alimentation capteur 2
+ 0/4...20 mA/PFM/entrée impulsion 2
Masse pour 0/4...20 mA/PFM/entrée impulsion
Relais 1 Commun (COM)
Relais 1 Normalement Ouvert (NO)
Relais 2 Commun (COM)
Relais 2 Normalement Ouvert (NO)
+ 0/4...20 mA/sortie impulsion 1
– 0/4...20 mA/sortie impulsion 1
+ 0/4...20 mA/sortie impulsion 2
– 0/4...20 mA/sortie impulsion 2
+ sortie impulsion 3 (collecteur ouvert)
– sortie impulsion 3
+ sortie impulsion 4 (collecteur ouvert)
– sortie impulsion 4
B, C, D II
B, C, D I
B, C, D III
B, C, D IV
B, C, D V
Slot Entrée et sortie
B, C, D en haut devant Courant/PFM/entrée impulsion 1
(B I, C I, D I)
B, C, D en haut derrière Courant/PFM/entrée impulsion 2
(B II, C II, D II)
B, C, D en bas devant Relais 1
(B III, C III, D III)
Relais 2
B, C, D en bas au milieu Courant/sortie impulsion 1 active
(B IV, C IV, D IV)
Courant/sortie impulsion 2 active
B, C, D en bas derrière Sortie impulsion passive
(B V, C V, D V)
Sortie impulsion passive
TI420Fxx034
