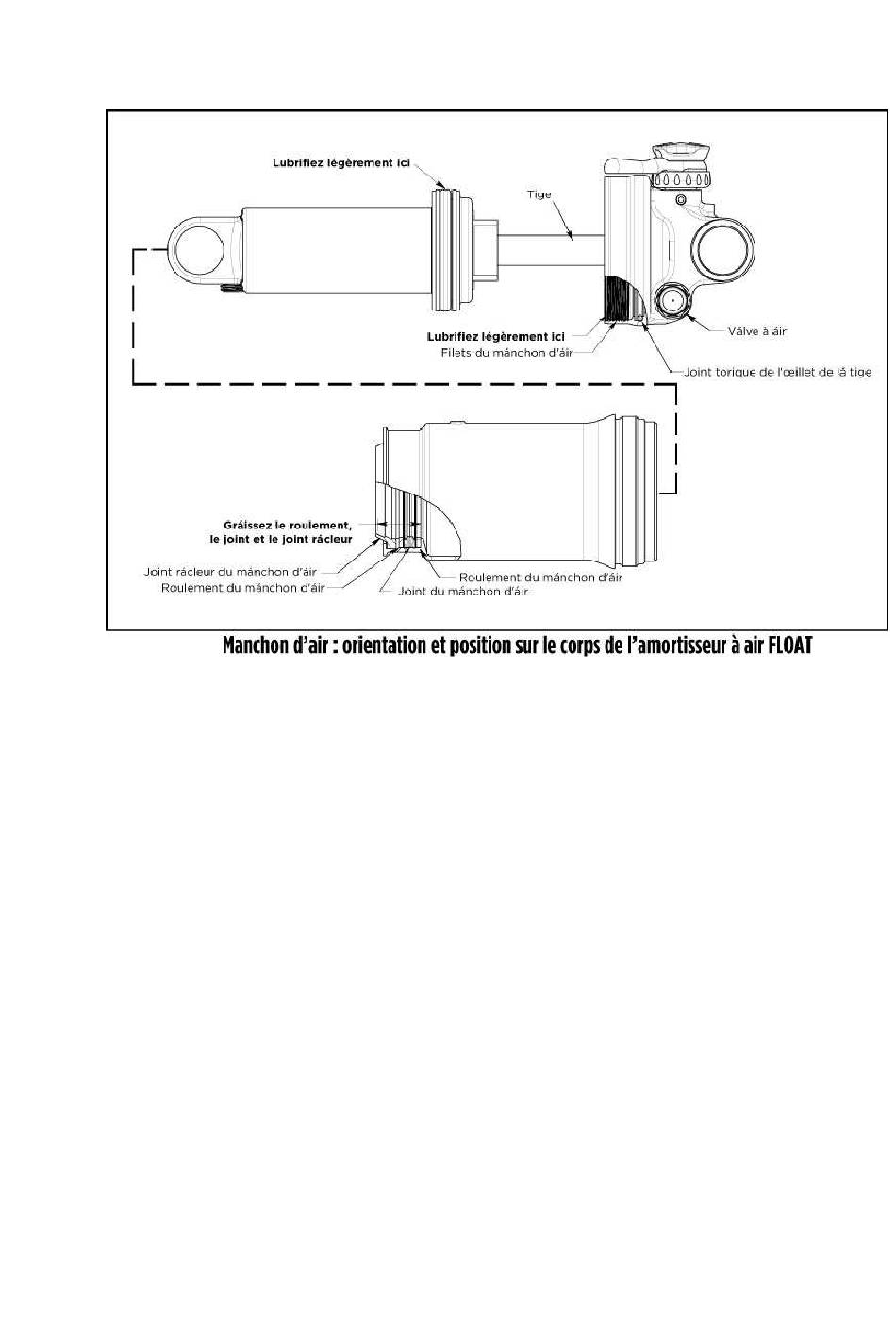

14. Si nécessaire, remplacez les joints et les bagues d'appui du Kit de réparation pour le manchon d'air
(no de pièce FOX 803-00-142) selon la description ci-dessous.
15. Lorsque vous remplacez le joint racleur, le joint et les bagues d'appui du manchon d'air, assurez-
vous qu'ils sont orientés correctement. Graissez légèrement tous les joints et les bagues avant de
les installer. N'utilisez pas plus que la moitié du sachet type coussin fluide FOX FLOAT pour la
procédure entière.
16. Le Kit de réparation pour le manchon d'air contient deux joint toriques pour l'œillet de tige ;
l'amortisseur arrière 2000-04 FLOAT utilise le joint torique plus épais, le joint torique de faible
épaisseur est prévu pour les modèles à partir de 2005.
17. Retirez le joint du corps (Quad-Ring) et deux bagues d'appui en veillant à ne pas érafler l'intérieur
de la bague d'étanchéité.
18. Graissez légèrement les joints et les bagues avant de les réinstaller. Assurez-vous que vous utilisez
les bagues d'appui à fentes. Installez dans l'ordre suivant : 1) une bague d'appui, 2) le joint du
corps (Quad-Ring) 3) et l'autre bague d'appui sur la bague d'étanchéité.
19. Si nécessaire, remplacer le joint torique de l'œillet de tige. Retirez prudemment le joint torique
existant avec un cure-dent. Graissez légèrement le nouveau joint torique avant de l'installer.
20. Si nécessaire, retirez le joint racleur, le joint et les bagues d'appui du manchon d'air. Retirez
prudemment ces pièces avec un cure-dent. Si vous ne retirez pas ces pièces, procédez à l'étape 22.
21. Réinstallez la bague d'appui, le joint, la seconde bague d'appui et le joint racleur dans les bagues
d'étanchéité du manchon d'air.
Serrez la bague d'appui entre vos doigts pour faciliter l'installation.
Remarques :
