Soliwave M FQR50/FDR50

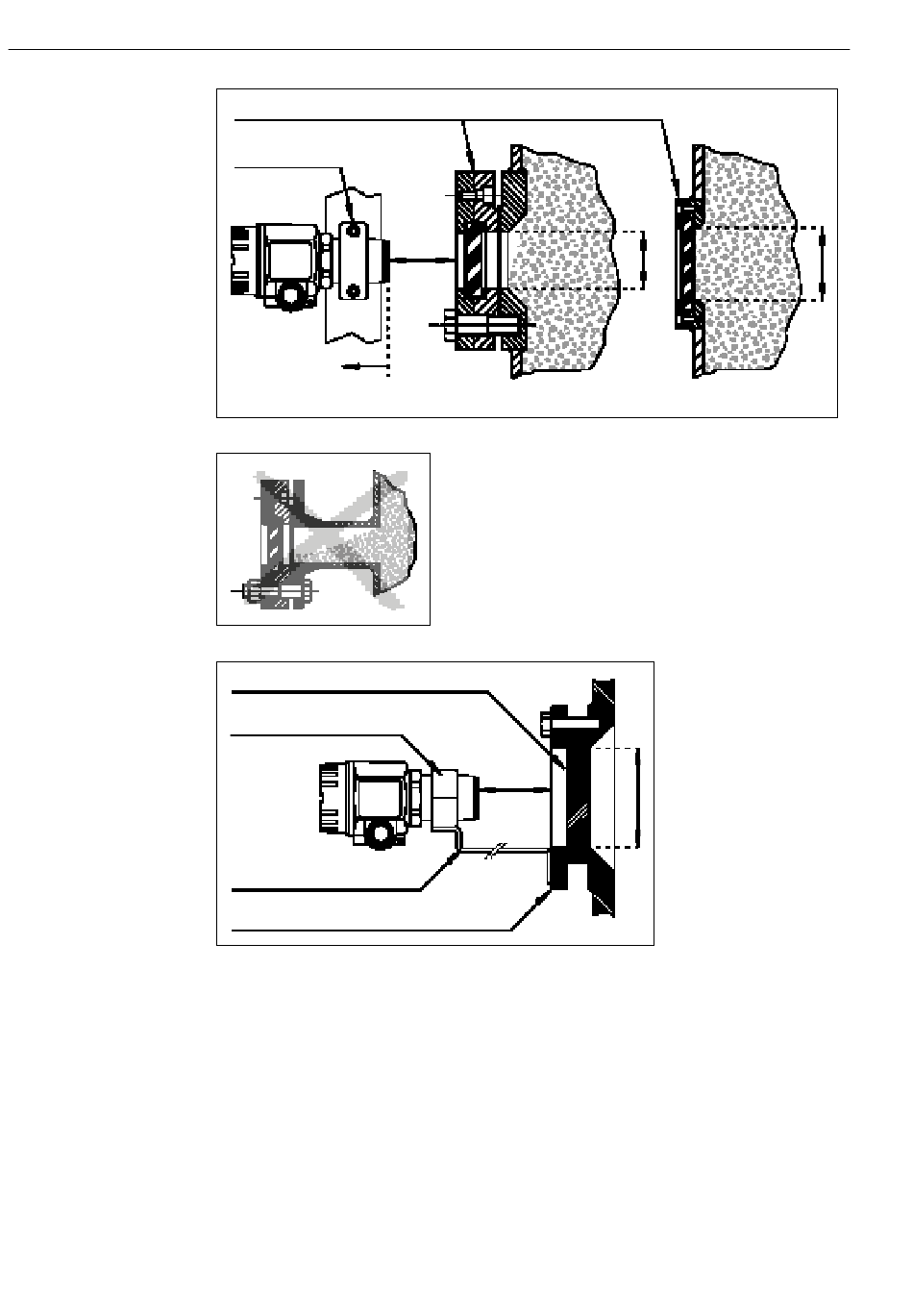

Montage avec collier de
serrage devant le support
avec hublot perméable aux
micro-ondes
Lieu d'implantation à éviter
pour les supports avec hublot *
Montage avec équerre
sur une cuve *
4
10
Support avec hublot *
1
Collier de montage *
1
-40 °C ... +70 °C
-40 °F ... +158 °F
3
Disque céramique (oxyde d'aluminium)
Collier de montage *
1
Bras de fixation *
4
Bride de montage *
1
*1 Les supports avec hublot, colliers de montage et brides de montage adaptés sont disponibles
en tant qu'accessoires (versions et dimensions, voir "Accessoires").
*2 La distance A dépend de la surface de passage libre D et de la température sur cette surface.
Pour éviter que le signal ne soit amorti, nous recommandons la plus petite distance possible
(par exemple 40 mm max. pour DN50).
*3 Il convient d'éviter strictement les colmatages (accumulation de matières) dans le piquage ouvert
en direction du process.
*4 Différents adaptateurs de montage (entre autres pour le montage avec équerre) sont disponibles
en tant qu'équipement optionnel.
A*
2
A*
2
D
D
Endress+Hauser
D
