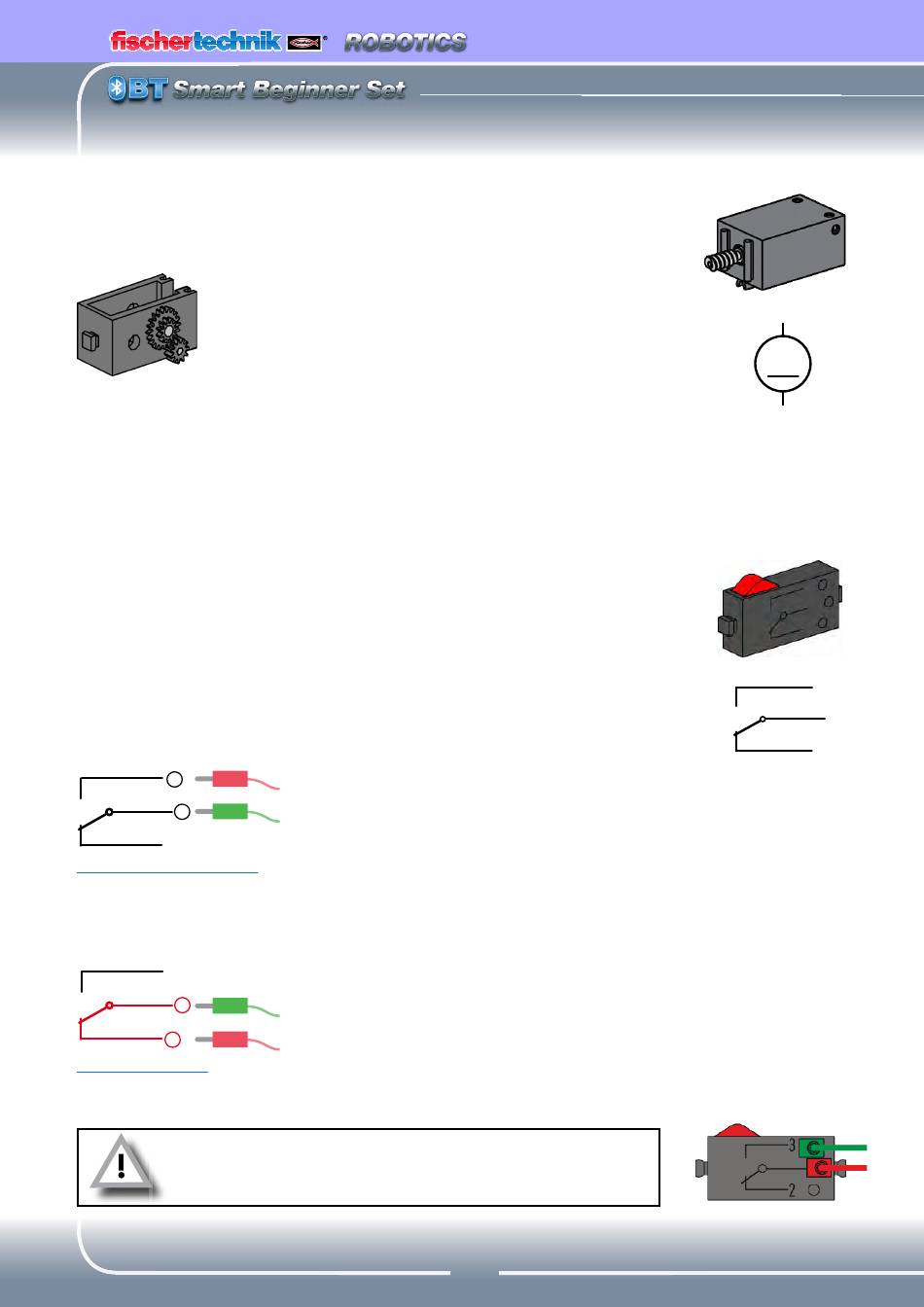

Moteur XS
Le moteur à courant continu transforme l'énergie électrique en énergie
mécanique. Le mouvement de rotation du moteur est le produit de cette
transformation.
L'engrenage fait également partie du moteur. L'engrenage
sert aussi à réduire la vitesse du moteur.
Capteurs
Les capteurs, tels que les boutons ou phototransistors, sont des composants
destinés à commander les actionneurs. Un bouton peut par exemple servir à
mettre un moteur en circuit et hors circuit.
Boutons
Les boutons forment partie du groupe des détecteurs de contact. L'actionnement
du bouton rouge a pour effet de provoquer un renversement mécanique du
contact dans le boîtier et d'assurer la conduction de courant entre les contacts
1 et 3. Le contact entre les points de raccordement 1 et 2 est simultanément
interrompu.
Vous pouvez vous servir du bouton de deux façons différentes :
En tant que « contact à fermeture » :
Les contacts 1 et 3 sont raccordés.
3
1
2
Appuyez sur le bouton :
N'appuyez pas sur le bouton : le courant électrique ne circule pas.
Comme « contact à ouverture » :
Les contacts 1 et 2 sont raccordés.
3
1
2
Bouton enfoncé :
Le courant électrique ne circule pas.
Bouton non enfoncé : le courant électrique circule.
Le raccordement du bouton se fait toujours aux contacts
1 et 3 dans la boîte de construction ROBOTICS BT Smart
Beginner Set !
le courant électrique circule.
3
M
Signe de commutation
3
1
2
Signe de commutation
