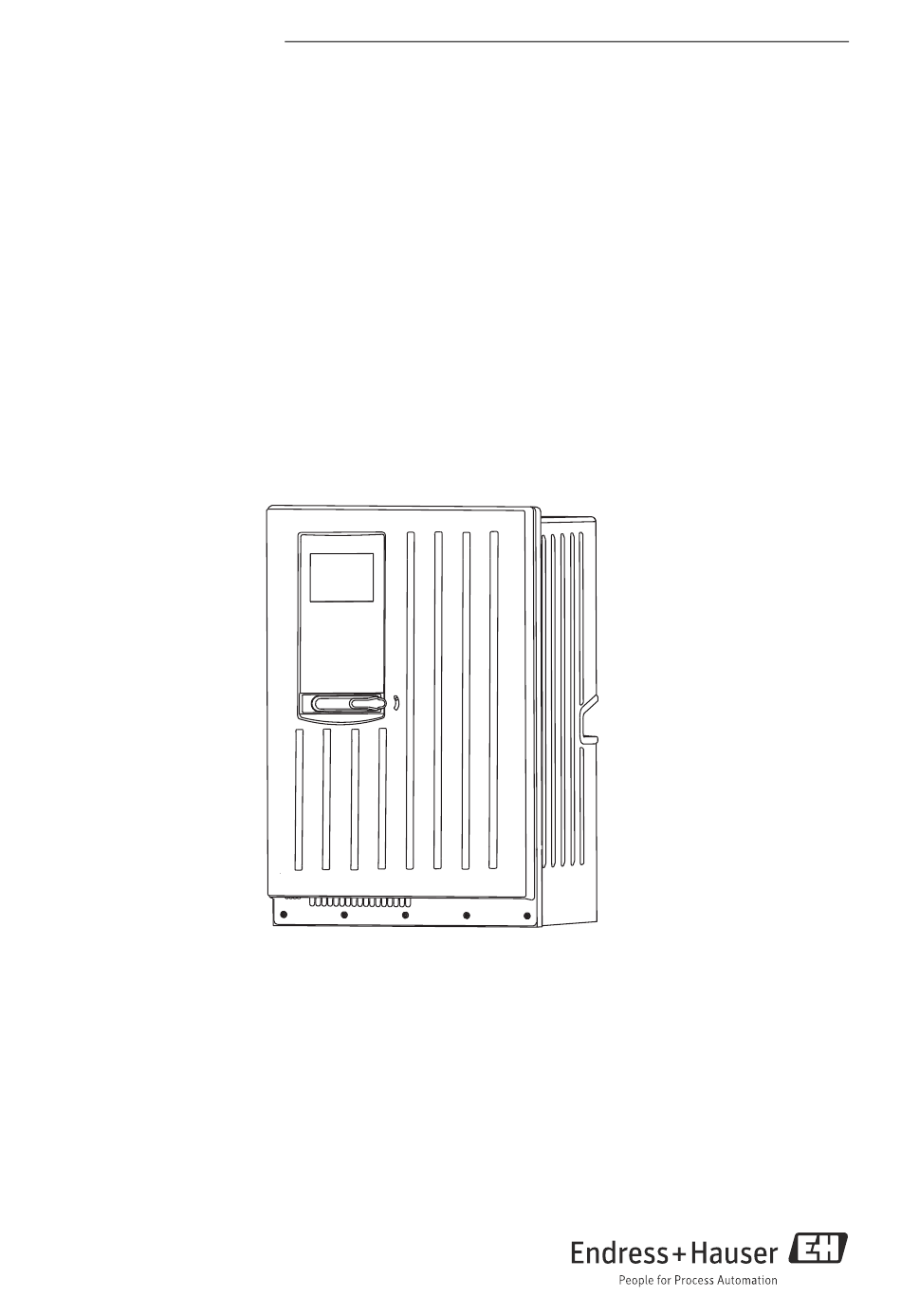

Page 1 Products Solutions Services BA01240C/14/FR/01.13 71266974 valable à partir de : version de software 01.05.01 Manuel de mise en service Liquiline System CA80AM...
Page 3 Liquiline System CA80AM Sommaire Informations relatives au Garantir l' i ndice de protection ..43 6.10 Contrôle du raccordement ... . 44 document.
Page 4 Liquiline System CA80AM 11 Diagnostic et suppression des 14 Accessoires ....171 défauts ....131 14.1 Dispositif de préparation des...
Page 5 Liquiline System CA80AM Informations relatives au document Informations relatives au document Mises en garde La structure, les mentions d' a vertissement et les couleurs de sécurité des mises en garde respectent les consignes de la norme ANSI Z535.6 ("Product safety information in product manuals, instructions and other collateral materials").
Page 6 En complément de ce manuel de mise en service, vous trouverez les documentations suivantes sur le CD-ROM joint : • Instructions condensées Liquiline System CA80AM, KA01158C • Manuel de mise en service Memosens, BA01245C – Description du logiciel pour les entrées Memosens –...
Page 7 être réalisées que par le fabricant ou le SAV Endress+Hauser. Utilisation conforme Le Liquiline System CA80AM est un analyseur par voie humide pour la détermination quasi continue de la concentration d' a mmonium dans les milieux liquides. L' a nalyseur est destiné à une utilisation dans les applications suivantes : •...
Page 8 Il appartient à l' o pérateur lui-même de mettre en place les mesures de sécurité informatiques qui protègent en complément l' a ppareil et la transmission de ses données conformément à son propre standard de sécurité. Le cas échéant, Endress+Hauser peut apporter son aide pour cette tâche. Endress+Hauser...
Page 9 Entrée d' a ir pour le refroidissement Bac à flacons pour réactifs, solution de nettoyage et solution étalon Compartiment d' i solation pour réactifs (en option) Photomètre Transmetteur a0022320 Fig. 1 : Exemple Liquiline System CA80AM avec groupe froid Endress+Hauser...
Page 10 Ensemble de mesure L' e nsemble de mesure complet comprend : • Analyseur Liquiline System CA80AM dans la configuration commandée • Réactifs, solutions de nettoyage et solutions standard (à commander séparément) • Dispositif de prise d' é chantillons Liquiline System CAT8x0 (en option)
Page 11 Liquiline System CA80AM Description de l' a ppareil a0021106 a0021105 Fig. 4 : Ensemble de mesure avec Liquiline System CAT820 Fig. 5 : Ensemble de mesure avec Liquiline System CAT860 Pompe Pompe Liquiline System CA80 Vanne Collecteur d' é chantillons...
Page 12 Description de l' a ppareil Liquiline System CA80AM a0021111 Fig. 6 : Ensemble de mesure avec deux Liquiline System CAT820 Filtre (céramique) Pompe Liquiline System CA80 Echantillon Vanne Produit Endress+Hauser...
Page 13 Liquiline System CA80AM Description de l' a ppareil a0021104 Fig. 7 : Ensemble de mesure avec Liquiline System CA80, Liquiline System CAT820 et un deuxième analyseur Contre-lavage à l' a ir comprimé (en option) Echantillon Vanne (en option) Deuxième analyseur Pompe Echantillon vers le deuxième analyseur...
Page 14 Description de l' a ppareil Liquiline System CA80AM Architecture de l'appareil 3.3.1 Codage des slots et des ports – – 12,5V 3,3V a0021498?de Fig. 8 : Codage des slots et des ports du hardware et affichage La configuration de l' é lectronique suit un concept modulaire : •...
Page 15 Liquiline System CA80AM Description de l' a ppareil • Les ports sont numérotés pour chaque module électronique et sont reconnus automatiquement par le software. • Les sorties et les relais sont nommés selon leur fonction, par ex. "Sortie courant", et sont affichés dans l' o rdre croissant avec les numéros de slot et de port...
Page 16 Réception des marchandises et identification du produit Liquiline System CA80AM Réception des marchandises et identification du produit Réception des marchandises 1. Vérifiez que l' e mballage est intact.  Signalez tout dommage constaté sur l' e mballage au fournisseur. Conservez l' e mballage endommagé jusqu' à la résolution du problème.
Page 17 Liquiline System CA80AM Réception des marchandises et identification du produit Identification du produit 4.2.1 Plaque signalétique Les plaques signalétiques se trouvent : • à l' i ntérieur de la porte en bas à droite ou sur la face avant dans le coin inférieur droit •...
Page 18 Montage Liquiline System CA80AM Montage ATTENTION Risque de blessure et de dommage sur l'appareil en cas de mauvais transport ou de mauvaise installation ‣ Transportez l' a nalyseur à l' a ide d' u n chariot élévateur à plate-forme ou à fourche. Deux personnes sont nécessaires pour l' i nstallation.
Page 19 Liquiline System CA80AM Montage Conditions de montage 5.1.1 Dimensions a0020696 Fig. 10 : Liquiline System CA80 sans/avec socle, dimensions en mm (inch) Endress+Hauser...
Page 20 Montage Liquiline System CA80AM 5.1.2 Support Le matériel pour le montage mural (vis, chevilles) n' e st pas compris dans la livraison et doit être fourni par le client. a0021967 Fig. 12 : Fixation du support au boîtier a0021955 Fig. 11 : Dimensions du support. Unité de mesure mm (in).
Page 21 Liquiline System CA80AM Montage 5.1.3 Distance de montage ≥ 330(12.99) a0021997 Fig. 14 : Angle d' o uverture maximal a0021961 Fig. 13 : Distance de montage requise. Unité de mesure mm (in). Endress+Hauser...
Page 22 Montage Liquiline System CA80AM 5.1.4 Fixation de l'analyseur dans le support mural a0021982 Fig. 15 : Fixation dans le support mural 1. Accrochez l' a nalyseur dans le support mural. 2. Fixez les deux parties supérieures du support mural avec les vis fournies.
Page 23 Liquiline System CA80AM Montage 5.1.5 Montage du socle a0023032 Fig. 16 : Fixation du socle 1. Soulevez l' a nalyseur (deux personnes sont nécessaires) et posez-le sur le socle. Utilisez les poignées en creux. 2. Vissez le socle avec 6 vis à l' a nalyseur.
Page 24 Montage Liquiline System CA80AM 5.1.6 Emplacement de montage Lors de l' i nstallation de l' a ppareil, tenez compte des points suivants : • Assurez-vous que la paroi a une capacité de charge suffisante. • Posez l' a ppareil sur une surface plane (dans le cas du support supplémentaire).
Page 25 Liquiline System CA80AM Montage 5.1.7 Raccordement mécanique Schéma de raccordement des tuyaux a0022005 Fig. 17 : Appareil monovoie a0022578 Fig. 18 : Appareil bivoie et appareil auto-aspirant Solution de nettoyage Evacuation S1 Solution standard 1 Injecteur R1 Réactif 1 Evacuation R2 Réactif 2...
Page 26 Montage Liquiline System CA80AM Plan des fondations pour la version avec socle 624 (24.57) 530 (20.87) a0021043 Fig. 19 : Plan des fondations Fixation (4 x M10) Dimensions Liquiline System CA80 Contrôle du montage • Après le montage, vérifiez que tous les raccordements ont été effectués correctement et qu' i ls sont étanches.
Page 27 Liquiline System CA80AM Raccordement électrique Raccordement électrique AVERTISSEMENT Appareil sous tension Un raccordement non conforme peut entraîner des blessures pouvant être mortelles ‣ Seuls des électriciens sont habilités à réaliser le raccordement électrique. ‣ Les électriciens doivent avoir lu et compris le présent manuel de mise en service et respecter les instructions y figurant.
Page 28 Raccordement électrique Liquiline System CA80AM 6.1.2 Configuration à distance via Ethernet/serveur Web/Modbus TCP a0015876 Fig. 21 : Modbus TCP et / ou Ethernet Raccordement de l'analyseur REMARQUE L'appareil n'a pas d'interrupteur secteur ‣ Vous devez installer l' a ppareil à proximité d' u ne prise de courant protégée par fusible et facilement accessible (distance <...
Page 29 Liquiline System CA80AM Raccordement électrique 6.2.2 Types de câbles • Lignes analogiques, signal et message : par ex. LiYY 10 x 0,34 mm Le compartiment de raccordement se situe sous une protection supplémentaire, dans la partie supérieure de l' a ppareil.
Page 30 Raccordement électrique Liquiline System CA80AM 6.2.5 Affectation des bornes de l'alimentation Le raccordement de l' a limentation s' e ffectue sur les bornes embrochables. Raccordez le fil de terre à l' u ne des deux bornes de fil de terre.
Page 31 Liquiline System CA80AM Raccordement électrique 6.2.6 Serre-câble Bornes embrochables pour raccords Memosens et RS485 a0012691 a0012692 a0012693 Fig. 23 : Appuyer tournevis sur le Fig. 24 : Introduire le câble jusqu' e n Fig. 25 : Retirer le tournevis (fermer la ressort (ouverture de la borne) butée...
Page 32 Raccordement électrique Liquiline System CA80AM Raccordement du dispositif de préparation des échantillons 6.3.1 Raccordement de la vanne optionnelle du Liquiline System CAT810 1. Débranchez la fiche secteur. 2. Retirez le bac à flacons en soulevant légèrement la poignée en creux vers le haut et en tirant vers l' a vant.
Page 33 Liquiline System CA80AM Raccordement électrique 6.3.2 Raccordement du Liquiline System CAT820 / CAT860 N' u tilisez que des câbles d' o rigine préconfectionnés. Les câbles doivent être blindés. Exemple de câble (ne correspond pas nécessairement au câble d' o rigine)
Page 34 Raccordement électrique Liquiline System CA80AM GN/YE a0023131 Fig. 33 : Raccordement du Liquiline System CAT820/860 Chauffage de tuyau (en option) Alimentation électrique et Memosens Une fois le raccordement terminé, fixez le cache de protection. Veillez à ne pas coincer de câbles ou de tuyaux.
Page 35 Liquiline System CA80AM Raccordement électrique 6.4.1 Module de base E a0016535 Fig. 35 : Module de base-E LED de contrôle Emplacement de carte SD Raccordement électrique Emplacement pour le câble de l' a fficheur Connexion relais d' a larme Interface service Alimentation pour capteurs numériques à...
Page 36 Raccordement électrique Liquiline System CA80AM Raccordement des capteurs N' u tilisez que des câbles d' o rigine préconfectionnés. a0003350 Fig. 37 : Exemple de câble de données Memosens CYK10 Raccordement des extrémités préconfectionnées du câble de capteur au module de base E Le blindage extérieur du câble est relié...
Page 37 Liquiline System CA80AM Raccordement électrique Entrées capteur optionnelles, sorties courant et relais AVERTISSEMENT Cache du module manquant La protection contre les contacts n' e st pas assurée, risque de choc électrique ‣ Assurez la protection contre les contacts, en particulier pour les modules de relais (2R, 4R, AOR).
Page 38 Raccordement électrique Liquiline System CA80AM Sorties courant Module 2AO Module 4AO a0016179 a0015759 a0016178 a0015760 Fig. 41 : Face avant du Fig. 42 : Schéma de Fig. 43 : Face avant du Fig. 44 : Schéma de module raccordement module...
Page 39 Liquiline System CA80AM Raccordement électrique Exemple : Raccordement de l' u nité de nettoyage à air comprimé 71072583 pour CAS40D T2.0A CA80 230V AC / 50Hz a0021353 Fig. 49 : Raccordement de l' u nité de nettoyage pour CAS40D Endress+Hauser...
Page 40 Raccordement électrique Liquiline System CA80AM Exemple : Raccordement de l' u nité de nettoyage par injection Chemoclean CYR10 CYR10 CA80 a0021354 Fig. 50 : Raccordement de l' u nité de nettoyage par injection CYR10 Alimentation électrique externe Solution de nettoyage vers la tête d' i njection Réservoir de solution de nettoyage...
Page 41 Liquiline System CA80AM Raccordement électrique Raccordement de la communication 6.7.1 Module 485 a0016173 a0015762 Fig. 51 : Connexions de bus sur le module 485 Fig. 52 : Schéma de raccordement module 485 En option pour alimenter une résistance de fin de...
Page 42 Raccordement électrique Liquiline System CA80AM Réglages hardware 6.8.1 Terminaison de bus Il existe deux possibilités pour la terminaison : Résistance de fin de ligne interne (via commutateurs DIP sur la platine du module) Fig. 53 : Commutateurs DIP pour la résistance de fin de ligne interne ‣...
Page 43 Liquiline System CA80AM Raccordement électrique 6.8.2 Adresse de bus Réglage de l'adresse bus ‣ Réglez l' a dresse bus souhaitée à l' a ide des commutateurs DIP du module 485. Les adresses de bus valables se situent, pour PROFIBUS DP, entre 1 et 126 et, pour Modbus, entre 1 et 247.
Page 44 Raccordement électrique Liquiline System CA80AM 6.10 Contrôle du raccordement AVERTISSEMENT Erreur de raccordement La sécurité des personnes et du point de mesure est menacée. Le fabricant décline toute responsabilité pour les erreurs résultant du non-respect de ces instructions. ‣ Ne mettez l' a nalyseur en service que si vous pouvez répondre par oui à toutes les questions suivantes.
Page 45 Liquiline System CA80AM Intégration système Intégration système Serveur Web 7.1.1 Raccordement Raccordez le câble de communication de l' o rdinateur à l' i nterface RJ45 du module 485. a0016228 Fig. 58 : Raccordement Ethernet 7.1.2 Etablissement de la connexion de données 1.
Page 46 Intégration système Liquiline System CA80AM ‣ Pour télécharger les registres, entrez la (les) adresse(s) suivante(s) : • 192.168.1.212/logbooks_csv.fhtml (pour registres au format CSV) • 192.168.1.212/logbooks_fdm.fhtml (pour registres au format FDM) Les téléchargements en format FDM peuvent être transmis, mémorisés et visualisés en toute sécurité...
Page 47 Liquiline System CA80AM Intégration système Interface service L' i nterface service permet de raccorder l' a ppareil à un ordinateur et de le configurer à l' a ide de "FieldCare". De plus, il est possible de sauvegarder, de transmettre et de documenter des configurations.
Page 48 Intégration système Liquiline System CA80AM 7.2.2 Etablissement de la connexion de données 1. Lancez FieldCare. 2. Etablissez la connexion avec la Commubox. 3. Pour cela, sous "Host PC", cliquez sur "Add device" et sélectionnez "CDI Communication FXA291". 4. Cliquez sur "Configuration" pour sélectionner l' i nterface série pour la FXA291 et pour régler la vitesse de transmission (115200).
Page 49 Liquiline System CA80AM Options de configuration Options de configuration Aperçu 8.1.1 Interface utilisateur Analyzer_CA80 09:11:05 26.08.2013 SP1: Ammonium NH4-N 14.3 mg/l MENU MODE DIAG HOLD Navigateur (rotation et pression) Touches programmables (selon menu) Afficheur (avec rétroéclairage rouge en cas a0021504 Fig.
Page 50 Options de configuration Liquiline System CA80AM Accès au menu de configuration via l'affichage sur site 8.2.1 Concept de configuration 0.2 mg/l SP1: Ammonium NH4-N MODE DIAG HOLD MODE DIAG a0021462?de a0023169?de Fig. 63 : Appuyer sur la touche programmable : sélectionner Fig.
Page 51 Liquiline System CA80AM Options de configuration 8.2.2 Verrouillage ou déverrouillage des touches de programmation Verrouillage des touches de programmation 1. Appuyez sur le navigateur pendant plus de 2 s.  Un menu contextuel s' o uvre pour verrouiller les touches de programmation.
Page 52 Options de configuration Liquiline System CA80AM Accès au menu de configuration via le navigateur Web 1. Démarrez votre PC. 2. Réglez d' a bord une adresse IP manuelle dans les réglages de connexion réseau du système d' e xploitation.  Cette adresse doit se trouver dans le même sous-réseau que l' a dresse IP de l' a ppareil.
Page 53 Liquiline System CA80AM Options de configuration Options de paramétrage 8.4.1 Affichage seul • Les valeurs peuvent seulement être lues et ne peuvent pas être modifiées. • Données typiques : données analyseur, données capteurs et informations système • Exemple : Menu/Configurer/Analyseur/../Paramètre de mesure 8.4.2...
Page 54 Options de configuration Liquiline System CA80AM 8.4.5 Texte libre • Attribution d' u ne désignation personnalisée. • Entrez un texte. Pour cela, utilisez les caractères figurant dans l' é diteur (majuscules, minuscules, chiffres, caractères spéciaux). • Les touches programmables permettent les actions suivantes : –...
Page 55 Liquiline System CA80AM Mise en service Mise en service Contrôle du montage et du fonctionnement AVERTISSEMENT Mauvais raccordement, mauvaise tension d'alimentation Risques pour la sécurité du personnel et de dysfonctionnement de l' a ppareil ‣ Vérifiez que tous les raccordements ont été effectués correctement, conformément au schéma de raccordement.
Page 56 Mise en service Liquiline System CA80AM Configuration de l'appareil 9.4.1 Comportement d'affichage Chemin : Menu/Affichage/Opération Fonction Options Info Contraste 5 ... 95 % Adaptez les réglages de l' é cran à votre environnement de travail. Réglage par défaut Rétroéclairage = "Automatique"...
Page 57 Liquiline System CA80AM Mise en service Chemin : Menu/Affichage/Opération Fonction Options Info Type signal Sélection Choisissez comme type une source de données ou une • Source de données sortie. • Sortie Réglage par défaut Source de données Source de données Sélection...
Page 58 Mise en service Liquiline System CA80AM 9.4.2 Configuration de base de l'analyseur Chemin : Menu/Configurer/Configuration de base analyseur Fonction Options Info Désignation de l' a ppareil Texte libre, 32 caractères Sélectionnez un nom quelconque pour votre analyseur. Utilisez par exemple le repère (TAG).
Page 59 Liquiline System CA80AM Mise en service Le tableau vous aide à localiser la description dans le chapitre correspondant du présent manuel. Menu dans Chapitre Chemin logiciel dans le menu principal Configuration de base analyseur Configuration étendue Configuration étendue Configurer/Analyseur/Configuration étendue...
Page 60 Mise en service Liquiline System CA80AM Afficheur 9.5.1 Touches programmables en mode mesure Dans la ligne du bas de l' a fficheur, se trouvent quatre touches programmables dans les écrans de mesure : • "MENU" et "DIAG" vous mènent directement au menu de software correspondant.
Page 61 Liquiline System CA80AM Mise en service 9.5.3 Etat de l'appareil Sur l' é cran, des icônes attirent l' a ttention sur des états particuliers de l' a ppareil. Icône Disposition Description Barre de titre Message de diagnostic "Failure" Barre de titre Message de diagnostic "Maintenance request"...
Page 62 Mise en service Liquiline System CA80AM Mode de mesure L' a nalyseur peut fonctionner dans trois modes différents. Ces modes sont accessibles à tout moment via la touche programmable "MODE". L' u tilisateur peut passer d' u n mode à un autre lorsqu' i l le désire.
Page 63 Liquiline System CA80AM Fonctionnement Fonctionnement 10.1 Configuration générale 10.1.1 Configuration de base Chemin : Menu/Configurer/Configuration générale Fonction Options Info Unité température Sélection • °C • °F • K Réglage par défaut °C Gamme sortie courant Sélection Conformément à Namur NE43, la gamme linéaire va de •...
Page 64 Fonctionnement Liquiline System CA80AM 10.1.2 Date et heure Chemin : Menu/Configurer/Configuration générale/Date/Heure Fonction Options Info Régler date Dépend du format Mode d' é dition : Jour (2 chiffres) : 01 ... 31 Mois (2 chiffres) : 01 ... 12 Année (4 chiffres) : 1970 ... 2106 Régler heure...
Page 65 Liquiline System CA80AM Fonctionnement 10.1.3 Registres Les registres consignent les événements suivants : • Evénements d' é talonnage / d' a justage • Evénements de configuration • Evénements de diagnostic Vous définissez ici la manière dont les registres doivent sauvegarder les données.
Page 66 Fonctionnement Liquiline System CA80AM Chemin : Menu/Configurer/Configuration générale/Registres Fonction Options Info Avertissements débordement Sélection Lorsque la mémoire de stockage est pleine, vous pouvez • Off choisir de recevoir ou non un message de diagnostic du Registre événements analyseur • On transmetteur pour chaque registre.
Page 67 Liquiline System CA80AM Fonctionnement Chemin : Menu/Configurer/Configuration générale/Registres Fonction Options Info Source de données Sélection Sélectionnez une source de données pour les entrées du • Régulateur registre. A choisir parmi les capteurs raccordés, les • Signaux bus de terrain régulateurs disponibles, les entrées courant, les signaux •...
Page 68 Fonctionnement Liquiline System CA80AM Chemin : Menu/Configurer/Configuration générale/Registres Fonction Options Info Temps enregistrement Lecture seule Indique les jours, les heures et les minutes restant restant jusqu' à ce que le registre soit plein. Registre données ="Remplissage mémoire" Taille enregistrement Lecture seule Indique le nombre d' e ntrées restant jusqu' à...
Page 69 Liquiline System CA80AM Fonctionnement Exemple de création d'un nouveau registre de données (par ex. pour les capteurs) Menu/Configurer/Configuration générale/Registres/Registres données/Nouveau : a. Nom registre : Entrez un nom, par ex. "01". b. Source données : Choisissez la source de données, par ex. le capteur raccordé à la voie 1 (CH1).
Page 70 Fonctionnement Liquiline System CA80AM Chemin : .../Configuration étendue/Réglages diag./Comport. diag. Fonction Options Info Signal état Sélection Les messages sont répartis en différentes catégories • Maintenance (M) d' e rreur selon NAMUR NE 107. • En dehors des spécif. (S) Choisissez si vous voulez changer l' a ffectation d' u n signal •...
Page 71 Liquiline System CA80AM Fonctionnement Ethernet EtherNet Industrial Protocol est un standard de bus de terrain ouvert de l' O pen DeviceNet Vendor Association (ODVA). --> www.odva.org Chemin : Menu/Configurer/Configuration générale/Configuration étendue/Ethernet Fonction Options Info Activation Sélection Vous pouvez activer et désactiver ici la communication •...
Page 72 Gestion des données Mise à jour du firmware Veuillez contacter votre agence Endress+Hauser pour plus d' i nformations sur les mises à jour de logiciel disponibles pour votre transmetteur et leur compatibilité avec les versions précédentes. La version de firmware actuelle de l' a nalyseur, du module de commande FXAB1, du photomètre et du dispositif de préparation des échantillons 1 se trouve sous :...
Page 73 Les listes des paramètres mesurés comprennent des paramètres spécifiques à l' a nalyseur et constituent une partie du logiciel. Veuillez contacter votre agence Endress+Hauser pour plus d' i nformations sur les mises à jour de logiciel disponibles pour votre transmetteur et leur compatibilité avec les versions précédentes.
Page 74 Fonctionnement Liquiline System CA80AM Chargement de la configuration Vous pouvez charger rapidement et simplement une configuration sauvegardée Lorsque vous chargez une configuration, le paramétrage actuel est écrasé. Notez que les programmes de nettoyage et de régulateur peuvent éventuellement être actifs.
Page 75 Liquiline System CA80AM Fonctionnement Code upgrade Vous avez besoin de codes upgrade pour : • Fonctionnalités supplémentaires • Extensions de software Si des codes upgrade sont disponibles pour votre appareil d' o rigine, ceux-ci se trouvent sur la plaque signalétique intérieure. Les fonctions d' a ppareil correspondantes sont activées en usine.
Page 76 Fonctionnement Liquiline System CA80AM 10.2 Analyseur Chemin : Menu/Configurer/Analyseur Fonction Options Info Mode Lecture seule Manuel ou mode automatique Désignation de l' a ppareil Texte libre, 32 caractères Sélectionnez un nom quelconque pour votre analyseur. Utilisez par exemple le repère (TAG).
Page 77 Liquiline System CA80AM Fonctionnement Chemin : Menu/Configurer/Analyseur/Configuration étendue Fonction Options Info Seuil avertissement Heures de Lecture seule fonctionnement restantes Seringue 1 ... 7 1 ... 90 (d) Réglage par défaut 28 d Code diag. 733 Lecture seule Seuil alarme Heures de...
Page 78 Fonctionnement Liquiline System CA80AM Chemin : Menu/Configurer/Analyseur/Configuration étendue Fonction Options Info Réactif 1 1 ... 40 % Réglage par défaut 10 % Réactif 2 1 ... 40 % Réglage par défaut 10 % Code diag. 726 Lecture seule Seuils alarme Solution de nettoyage 1 ...
Page 79 Liquiline System CA80AM Fonctionnement 10.2.2 Mesure Chemin : Menu/Configurer/Analyseur/Mesure Fonction Options Info Condition démarrage Sélection Immédiat : • Immédiat L' a nalyseur démarre directement le cycle de mesure une • Date/heure fois qu' i l est en mode automatique • Continu Date/heure : L' a nalyseur démarre à...
Page 80 Fonctionnement Liquiline System CA80AM 10.2.3 Etalonnage Chemin : Menu/Configurer/Analyseur/Etalonnage Fonction Options Info Condition démarrage Sélection L' é talonnage peut démarrer soit immédiatement soit à • Immédiat une date/heure définie. • Date/heure Réglage par défaut Immédiat Si Condition démarrage = Date/heure : Date 01.01.1970 ...
Page 81 Liquiline System CA80AM Fonctionnement 10.2.4 Nettoyage Dans ce menu, un nettoyage supplémentaire peut être adapté aux conditions de l' a pplication. Chemin : Menu/Configurer/Analyseur/Nettoyage Fonction Options Info Condition démarrage Sélection Immédiat : • Immédiat Le nettoyage du manifold et de la cuvette démarre •...
Page 82 Dispositif de préparation des échantillons Le menu affiché dépend du dispositif de préparation des échantillons raccordé. Cette option de menu n' a pparaît pas si un analyseur Liquiline System CA80AM sans collecteur d' é chantillons est raccordé. Le Liquiline System CAT860 ne peut être utilisé qu' a vec un Liquiline System CA80 monovoie.
Page 83 Liquiline System CA80AM Fonctionnement Chemin : Menu/Configurer/Préparation échantillons Fonction Options Info Si Condition démarrage = Date/heure : Date 01.01.1970 ... 07.02.2106 (CAT860) DD.MM.YYYY Réglage par défaut 01.01.1970 Heure 00:00:00 ... 23:59:59 (CAT860) HH:MM:SS Réglage par défaut 00:00:00 Temps d' a ction 00:30 ...
Page 84 Fonctionnement Liquiline System CA80AM Chemin : Menu/Configurer/Préparation échantillons Fonction Options Info Chauffages (CAT820, CAT860) Boîtier Sélection En cas de rétrofit, le chauffage peut être activé ici. • Disponible • Non disponible Réglage par défaut Selon la version d' a ppareil Tuyau filtre Sélection...
Page 85 Liquiline System CA80AM Fonctionnement Chemin : Menu/Configurer/Préparation échantillons Fonction Options Info Si Type installation = Prélèvement conduite sous pression (avec par ex. Liquiline System CAT810) : Préparation échantillons 1 Dans le cas d' u n appareil bivoie, la préparation des échantillons 2 est également affichée.
Page 86 Fonctionnement Liquiline System CA80AM 10.4 Configuration manuelle Dans ce menu, des actions uniques, comme la mesure ou le nettoyage, peuvent être exécutées en mode manuel. Il est également possible d' a nnuler des actions. Le menu affiché pour la préparation des échantillons dépend du dispositif de préparation des échantillons raccordé.
Page 87 Liquiline System CA80AM Fonctionnement Chemin : Menu/Configurer/Configuration manuelle Fonction Options Info Démarrage nettoyage Démarre immédiatement un nettoyage. N' e st affiché que si aucun nettoyage n' e st actuellement en cours Arrêter nettoyage Arrête le nettoyage N' e st affiché que si un nettoyage est actuellement en cours Préparation échantillons 1 (CAT820, CAT860)
Page 88 Fonctionnement Liquiline System CA80AM 10.5 Entrées courant L' e ntrée peut être utilisée par exemple comme source de données pour les contacts de seuil et les registres. De plus, les valeurs externes peuvent être mises à disposition comme valeurs de consigne pour les régulateurs.
Page 89 Liquiline System CA80AM Fonctionnement 10.6 Entrées et sorties binaires Les options hardware, par ex. module "DIO" avec 2 entrées numériques et 2 sorties numériques ou module de bus de terrain "485", permettent : • via un signal d' e ntrée numérique –...
Page 90 Fonctionnement Liquiline System CA80AM 10.6.1 Exemples d'application Régulation du chlore avec régulation prédictive CA80 CCA250 Dig.in CA80 CCA250 Dig.out: PFM CA80 – CA80: DIO Dig.in: PFM Flow, e.g. Promag53 a0021466 Fig. 69 : Exemple d' u ne régulation du chlore avec régulation prédictive Raccordement du capteur de position inductif INS de la sonde CCA250 à...
Page 91 Liquiline System CA80AM Fonctionnement Régulation du chlore avec régulation prédictive Profitez de l' a vantage de la régulation quasi inusable avec les sorties binaires par rapport à une commande avec relais. La modulation d' i mpulsions en fréquence (PFM) permet d' a tteindre un dosage quasi continu avec une pompe doseuse ayant une fréquence d' e ntrée plus élevée.
Page 92 Fonctionnement Liquiline System CA80AM CA80 en tant que maître de nettoyage-pour les capteurs raccordés (en option) Dig.in CA80 CA80 CA80 a0021467 Fig. 70 : Exemple pour contrôle central du nettoyage Déclencheur externe du nettoyage à l' e ntrée binaire Transmission du hold externe via la sortie binaire aux autres appareils de mesure n' a yant pas de système de nettoyage raccordé...
Page 93 Liquiline System CA80AM Fonctionnement 10.6.2 Configuration des entrées binaires Chemin : Menu/Configurer/Entrées/Entrée binaire x:y Fonction Options Info Entrée binaire Sélection Activer/désactiver l' e ntrée • Off • On Réglage par défaut Type signal Sélection Sélectionnez le type de signal. • Signal statique Signal statique •...
Page 94 Fonctionnement Liquiline System CA80AM Chemin : Menu/Configurer/Entrées/Entrée binaire x:y Fonction Options Info Mode entrée Sélection Fréquence • Fréquence Affichage en Hz dans le menu mesure • Paramètre Paramètre Réglage par défaut Définissez le nom et l' u nité du paramètre, qui seront Fréquence...
Page 95 Liquiline System CA80AM Fonctionnement Chemin : Menu/Configurer/Sorties/Sortie binaire x:y Fonction Options Info Type signal = "Fréq.Imp.Var." Fréquence max. 1,00 ... 1000,00 Hz Fréquence maximale du signal de sortie de fréquence d' i mpulsion variable Réglage par défaut Doit être égale aux limites supérieures maximales de la 1000,00 Hz gamme de mesure.
Page 96 Fonctionnement Liquiline System CA80AM Chemin : Menu/Configurer/Sorties/Sortie binaire x:y Fonction Options Info Comportement erreur Sélection • Gel L' a ppareil gèle la dernière valeur. • Valeur fixe Valeur fixe Réglage par défaut Vous définissez une valeur fixe délivrée à la sortie.
Page 97 Liquiline System CA80AM Fonctionnement 10.7 Sorties 10.7.1 Sorties courant Le Liquiline System CA80 dispose en standard de deux sorties courant analogiques. Sous Menu/Configurer/Configuration générale, réglez la gamme de courant 0 ... 20 mA ou 4 ... 20 mA. Applications possibles •...
Page 98 Fonctionnement Liquiline System CA80AM Chemin : Menu/Configurer/Sorties/Sortie courant x:y (slot:numéro sortie) Fonction Options Info Comportement en cas de Hold Sélection (pour les capteurs) • Gel L' a ppareil gèle la dernière valeur de courant. • Valeur fixe Valeur fixe • Aucun Vous définissez une valeur de courant fixe délivrée à...
Page 99 Liquiline System CA80AM Fonctionnement Valeur mesurée en fonction de la source de données Source de données Valeur mesurée Sélection • Température • pH • Ammonium • Nitrates • Potassium • Chlorure TU/TS Sélection • Température • Turbidité g/l • Turbidité FNU Nitrates Sélection...
Page 100 Fonctionnement Liquiline System CA80AM 10.7.2 Relais d'alarme et relais en option La version de base a toujours un relais d' a larme. Les fonctions suivantes peuvent être délivrées via un relais : • Etat d' u n contact de seuil •...
Page 101 Liquiline System CA80AM Fonctionnement Délivrer la grandeur réglante d'un régulateur Pour délivrer une grandeur réglante de régulateur via un relais, celui-ci est modulé. Le relais est attiré (impulsion, t ), puis retombe (pause, t Fonction="Régulateur" Fonction Options Info Source de données Sélection...
Page 102 Fonctionnement Liquiline System CA80AM Fréq.Imp.Var. (fréquence d' i mpulsion variable) : Ici, des impulsions de longueur constante (t ) sont émises et la pause varie entre les impulsions (t ). A une fréquence maximale t Application typique : pompe doseuse Fonction="Régulateur"...
Page 103 Liquiline System CA80AM Fonctionnement Délivrer des messages de diagnostic via le relais Vous pouvez délivrer deux sortes de messages de diagnostic via le relais : Messages de diagnostic de l' u ne des 4 classes Namur (--> voir chap. "Ajustement des informations de diagnostic" pour plus de détails sur les classes Namur) Messages de diagnostic que vous avez individuellement affectés à...
Page 104 Fonctionnement Liquiline System CA80AM Délivrer l'état d'une fonction de nettoyage Fonction="Nettoyage" (pour les capteurs) Fonction Options Info Affectation Sélection Vous pouvez indiquer ici comment une fonction de • Aucun nettoyage doit être affichée pour le relais d' a larme. • Nettoyage 1 - Eau Vous pouvez définir les programmes de nettoyage sous :...
Page 105 Liquiline System CA80AM Fonctionnement 10.8 Fonctions additionnelles 10.8.1 Contacts de seuil Il existe plusieurs manières de configurer un contact de seuil : • Affectation d' u n point d' e nclenchement et de déclenchement • Affectation d' u ne temporisation à l' e nclenchement et au déclenchement pour un relais •...
Page 106 Fonctionnement Liquiline System CA80AM Valeur mesurée en fonction de la source de données Source de données Valeur mesurée Oxygène (amp.) Sélection • Température Oxygène (opt. eaux usées) • Pression partielle • Concentration • Saturation • Valeur brute nA (uniquement Oxygène (amp.)) •...
Page 107 Liquiline System CA80AM Fonctionnement Chemin : Menu/Configurer/Fonctions/Contacts seuil/Contacts seuil 1 ... 8 Fonction Options Info Prog. nettoyage Sélection Choisissez ici quelle instance de nettoyage doit être • Aucun démarrée lorsque le contact de seuil est actif. • Nettoyage 1 • Nettoyage 2 •...
Page 108 Fonctionnement Liquiline System CA80AM Chemin : Menu/Configurer/Fonctions/Contacts seuil/Contacts seuil 1 ... 8 Fonction Options Info Seuil Réglages Mode fonctionnement = "Au delà du seuil de contrôle" ou dépend de la valeur mesurée "En dessous du seuil de contrôle" a0018080 Fig. 71 : Dépassement par excès (A) et par défaut (B) d' u n seuil (sans hystérésis et temporisation au démarrage)
Page 109 Liquiline System CA80AM Fonctionnement Chemin : Menu/Configurer/Fonctions/Contacts seuil/Contacts seuil 1 ... 8 Fonction Options Info Gamme valeur basse Réglages Mode fonctionnement = "Dans la gamme de contrôle" ou dépend de la valeur mesurée "En dehors de la gamme de contrôle"...
Page 110 Fonctionnement Liquiline System CA80AM Chemin : Menu/Configurer/Fonctions/Contacts seuil/Contacts seuil 1 ... 8 Fonction Options Info Démarrer tempo 0 ... 9999 s Mode fonctionnement = "Dans la gamme de contrôle" ou "En dehors de la gamme de contrôle", "Au delà du seuil de Réglage par défaut...
Page 111 Liquiline System CA80AM Fonctionnement 10.8.2 Régulateur Structure du régulateur dans l'affichage de Laplace a0015007 Fig. 75 : Diagramme de principe de la structure du régulateur Zone neutre Partie intégrale Limitation de la sortie Partie différentielle   Gain (valeur P) Constante de temps d' a mortissement avec = 0 ...
Page 112 Fonctionnement Liquiline System CA80AM Configuration Pour paramétrer un régulateur, prenez les décisions suivantes : A quel type de process votre process peut-il être affecté ? --> Type procédé La grandeur mesurée (grandeur réglée) peut-elle être influencée dans une ou dans les deux directions ? Régulateur une plage ou deux plages, -->...
Page 113 Liquiline System CA80AM Fonctionnement Chemin : Menu/Configurer/Fonctions/Régulateur 1 ou Régulateur 2 Fonction Options Info Mode manuel -100 ... 100 % Indiquez la grandeur réglante qui doit être délivrée en mode manuel. Réglage par défaut Sortie Y actuelle Lecture seule Grandeur réglante effectivement délivrée.
Page 114 Fonctionnement Liquiline System CA80AM Chemin : Menu/Configurer/Fonctions/Régulateur 1 ou Régulateur 2 Fonction Options Info Type régulateur Sélection Selon l' a ctionneur raccordé, vous n' i nfluencez le process • PID 1 plages que dans une seule direction (par ex. chauffage) ou dans •...
Page 115 Liquiline System CA80AM Fonctionnement Chemin : Menu/Configurer/Fonctions/Régulateur 1 ou Régulateur 2 Fonction Options Info Variable régulée Source de données Sélection Déterminez l' e ntrée ou la sortie qui doit être la source de • Capteurs données pour la grandeur réglée.
Page 116 Fonctionnement Liquiline System CA80AM Chemin : Menu/Configurer/Fonctions/Régulateur 1 ou Régulateur 2 Fonction Options Info Variable perturbatrice en option, code upgrade nécessaire En cas de régulation "Ecoulement milieu" (inline), il peut arriver que le débit ne soit pas constant. Dans certaines circonstances, de fortes fluctuations sont possibles.
Page 117 Liquiline System CA80AM Fonctionnement Chemin : Menu/Configurer/Fonctions/Régulateur 1 ou Régulateur 2 Fonction Options Info Source de données Sélection Déterminez l' e ntrée ou la sortie qui doit être la source de • Capteurs données pour la variable perturbatrice. • Entrées courant •...
Page 118 Fonctionnement Liquiline System CA80AM Chemin : Menu/Configurer/Fonctions/Régulateur 1 ou Régulateur 2 Fonction Options Info 0,1 ... 999,9 s Constante de temps pour feedback anti-windup Plus la valeur est petite, plus l' i nhibition de l' i ntégrateur Réglage par défaut est forte.
Page 119 Liquiline System CA80AM Fonctionnement Chemin : Menu/Configurer/Fonctions/Régulateur 1 ou Régulateur 2 Fonction Options Info Gamme de réglage et Gamme de tolérance autour de la valeur de consigne, qui réglage par défaut empêche les petites oscillations autour de la valeur de Symétrie process=...
Page 120 Fonctionnement Liquiline System CA80AM Chemin : Menu/Configurer/Fonctions/Régulateur 1 ou Régulateur 2 Fonction Options Info Mode manuel -100 ... 100 % Grandeur réglante pouvant être éditée, qui est délivrée en mode manuel. Réglage par défaut Sortie Y actuelle Lecture seule Grandeur réglante effectivement délivrée : Entrée manuellement pour "Régulation"...
Page 121 Liquiline System CA80AM Fonctionnement Nettoyage standard Un nettoyage standard comprend par exemple le nettoyage d' u n capteur à l' a ir comprimé, comme pour le capteur à électrodes spécifiques (CAS40D). Chemin : Menu/Configurer/Fonctions/Nettoyage/Nettoyage 1 ... 4/Nettoyage standard Fonction Options...
Page 122 Fonctionnement Liquiline System CA80AM Chemoclean Plus Utilisez la fonction "Chemoclean Plus" par ex. pour des cycles de mesure dans des produits agressifs ou pour des nettoyages réguliers avec des acides, des bases ou des solutions de nettoyage spéciales. Chemin : Menu/Configurer/Fonctions/Nettoyage/Nettoyage 1 ... 4/Chemoclean Plus/Config. ChemoCleanPlus...
Page 123 Liquiline System CA80AM Fonctionnement La sonde rétractable pneumatique est actionnée via une vanne 2 voies avec de l' a ir comprimé. La sonde prend ainsi soit la position 0 ("mesure" - capteur dans le produit) ou la position 1 ("maintenance" - capteur dans la chambre de rinçage). Les produits tels que l' e au, les acides ou les bases sont délivrés par des vannes ou des pompes.
Page 124 Fonctionnement Liquiline System CA80AM Autres réglages et nettoyages manuels Chemin : Menu/Configurer/Fonctions/Nettoyage/Nettoyage 1 ... 4 Fonction Options Info Signal de démarrage Sélection En plus d' u n nettoyage cyclique, vous pouvez également • Signaux de bus utiliser un signal d' e ntrée pour lancer un nettoyage en •...
Page 125 Liquiline System CA80AM Fonctionnement 10.8.4 Fonctions mathématiques Outre les valeurs de process "réelles" délivrées par des capteurs physiques raccordés ou des entrées analogiques, les fonctions mathématiques peuvent calculer jusqu' à 6 valeurs de process "virtuelles". Les valeurs de process "virtuelles" peuvent être : •...
Page 126 Fonctionnement Liquiline System CA80AM Redondance Cette fonction permet de surveiller deux ou trois capteurs redondants. La moyenne arithmétique est calculée à partir des deux valeurs mesurées les plus proches et délivrée comme valeur de redondance. Chemin : Menu/Configurer/Fonctions/Fonctions mathématiques/MF 1 ... 6/Mode/Redondance...
Page 127 Liquiline System CA80AM Fonctionnement Valeur rH Pour calculer la valeur rH, il faut qu' u n capteur de pH et qu' u n capteur redox soient raccordés. Peu importe que vous utilisiez un capteur pH en verre, un capteur ISFET ou l' é lectrode pH d' u n capteur ISE.
Page 128 Fonctionnement Liquiline System CA80AM Conductivité dégazée Le dioxyde de carbone provenant de l' a ir peut contribuer à la conductivité d' u n produit. La conductivité dégazée est la conductivité du produit sans la partie engendrée par le dioxyde de carbone.
Page 129 Liquiline System CA80AM Fonctionnement Conductivité différentielle Vous pouvez soustraire deux valeurs de conductivité et utiliser le résultat pour un échangeur d' i ons, par exemple pour surveiller son rendement. Chemin : Menu/Configurer/Fonctions/Fonctions mathématiques/MF 1 ... 6/Mode/Conductivité différentielle Fonction Options Info Calcul Sélection...
Page 130 Fonctionnement Liquiline System CA80AM Valeur pH calculée La valeur de pH peut être calculée à partir des valeurs mesurées de deux capteurs de conductivité sous des conditions de référence définies. Les domaines d' a pplication comprennent les centrales électriques, les générateurs de vapeur et l' e au d' a limentation de chaudière.
Page 131  Suivez les mesures recommandées. 4. Si vous ne parvenez pas à supprimer le défaut vous-même, contactez le SAV Endress+Hauser. Ne mentionnez que le numéro d' e rreur. 11.1.2 Défauts de process sans message (pour les capteurs) voir manuel de mise en service "Memosens", BA01245C...
Page 132 Diagnostic et suppression des défauts Liquiline System CA80AM 11.1.3 Défauts spécifiques à l'appareil Problème Cause possible Tests et / ou mesures correctives Des valeurs sont affichées, Module mal câblé Vérifier les modules et le câblage. mais Système d' e xploitation dans un état Mettre l' a ppareil hors puis sous tension.
Page 133 Liquiline System CA80AM Diagnostic et suppression des défauts 11.2 Informations de diagnostic sur l'affichage sur site Les événements de diagnostic actuels sont affichés avec catégorie de l' é tat, code de diagnostic et texte court. En cliquant sur le navigateur, vous pouvez appeler des informations et des conseils supplémentaires sur les mesures correctives.
Page 134 Diagnostic et suppression des défauts Liquiline System CA80AM 11.5.2 Ajustement du comportement de diagnostic La répartition des messages de diagnostic en catégories se fait en usine et est valable pour tous les messages. Etant donné que d' a utres réglages peuvent être souhaités selon l' a pplication, il est possible de régler les catégories d' e rreur et leurs conséquences sur le point de mesure.
Page 135 Liquiline System CA80AM Diagnostic et suppression des défauts Options de configuration La liste des messages de diagnostic affichés dépend du chemin sélectionné. Il y a des messages spécifiques à l' a ppareil et des messages qui dépendent du capteur raccordé.
Page 136 Diagnostic et suppression des défauts Liquiline System CA80AM 11.6 Aperçu des informations de diagnostic 11.6.1 Messages de diagnostic généraux, spécifiques à l'appareil N° Message Réglages par défaut Tests ou solutions Cat. Diag. Courant on/off défaut Autotest actif Patienter jusqu' à ce que l' a utotest se termine Hold actif Les valeurs de sortie et l' é...
Page 137 Liquiline System CA80AM Diagnostic et suppression des défauts N° Message Réglages par défaut Tests ou solutions Cat. Diag. Courant on/off défaut Ventilateur Ventilateur défectueux. -> Remplacer le ventilateur --> Contacter le SAV Tuyau de pompe Durée d' u tilisation du tuyau de pompe atteinte prochainement Affichage sous Diagnostic/Info durée fonct./Age...
Page 138 Diagnostic et suppression des défauts Liquiline System CA80AM N° Message Réglages par défaut Tests ou solutions Cat. Diag. Courant on/off défaut Tension int. Tension interne en dehors de la gamme valable --> Vérifier la tension d' a limentation Temp. électronique La température de l' é...
Page 139 Liquiline System CA80AM Diagnostic et suppression des défauts N° Message Réglages par défaut Tests ou solutions Cat. Diag. Courant on/off défaut Chargement param. Chargement de la configuration interrompue Reset paramètre Reset aux paramètres par défaut réalisé avec succès Configuration Mauvaise configuration du dispositif de préparation des échantillons...
Page 140 Diagnostic et suppression des défauts Liquiline System CA80AM N° Message Réglages par défaut Tests ou solutions Cat. Diag. Courant on/off défaut Liquides Liquides consommables, avertissement Surveillance du niveau ou durée de conservation Mesure encore possible Causes possibles : • Le niveau d' u n ou de plusieurs liquides est faible ou la durée de conservation d' u n ou de...
Page 141 Liquiline System CA80AM Diagnostic et suppression des défauts N° Message Réglages par défaut Tests ou solutions Cat. Diag. Courant on/off défaut Liquides Fuite détectée dans le dispositif de préparation des échantillons ou dans l' a nalyseur -> Vérifier les tuyaux et les raccords ->...
Page 142 Diagnostic et suppression des défauts Liquiline System CA80AM N° Message Réglages par défaut Tests ou solutions Cat. Diag. Courant on/off défaut Gamme temp. Température extérieure du dispositif de préparation des échantillons en dehors des spécifications Vérifier l' a pplication Vérifier la sonde de température Vérifier la configuration de la sonde de...
Page 143 Liquiline System CA80AM Diagnostic et suppression des défauts 11.6.2 Messages de diagnostic spécifiques au capteur voir manuel de mise en service "Memosens", BA01245C 11.7 Messages de diagnostic en attente Le menu de diagnostic contient toutes les informations relatives à l' é tat de l' a ppareil.
Page 144 Diagnostic et suppression des défauts Liquiline System CA80AM Registre Visible dans Entrées Peut être Registre Entrées Exportable max. désactivé effaçable effaçables Registre de version de Registre événements hardware Registre données pour Registre données 150.000 capteurs (en option) Registre de débogage...
Page 145 Liquiline System CA80AM Diagnostic et suppression des défauts Diagnostic/Registres Fonction Options Info Aller à la date Entrer Utilisez cette fonction pour aller directement à une • Aller à la date heure définie dans la liste. Cela vous évite de devoir faire •...
Page 146 Diagnostic et suppression des défauts Liquiline System CA80AM a0016688 Fig. 76 : Affichage simultané de deux graphes, celui du haut est "sélectionné" Diagnostic/Registres Fonction Options Info Registres de données analyseur Registres de données pour les données des analyseurs par voie humide Registre de données SP1...
Page 147 Liquiline System CA80AM Diagnostic et suppression des défauts Diagnostic/Registres Fonction Options Info Registre de données d' a bsorption Courbe Lecture seule Affichage de la LED sélectionnée Montrer Affichage des événements Sélectionnez un événement pour afficher plus de détails. Aller à la date Entrer Utilisez cette fonction pour aller directement à...
Page 148 Diagnostic et suppression des défauts Liquiline System CA80AM Diagnostic/Registres Fonction Options Info Tous les registres de L' a ction démarre Sauvegarde du registre sur une carte SD. ‣ données directement après la Insérez la carte SD dans le lecteur de cartes de Registre de données SP1...
Page 149 Liquiline System CA80AM Diagnostic et suppression des défauts Diagnostic/Information système Fonction Options Info Numéro de série Lecture seule Le numéro de série vous permet d' a ccéder aux données de l' a ppareil et à sa documentation sur Internet : www.fr.endress.com/#products/~numero-de-serie...
Page 150 Diagnostic et suppression des défauts Liquiline System CA80AM Diagnostic/Information système Fonction Options Info Dépend des modules élec- Lecture seule Vous trouverez ces informations pour chaque module troniques disponibles, par • Description électronique disponible. Indiquez les numéros de série et ex. : •...
Page 151 Liquiline System CA80AM Diagnostic et suppression des défauts Diagnostic/Simulation Fonction Options Info Relais alarme Simulation d' u n état de relais Relais x:y Ce menu apparaît autant de fois qu' i l y a de relais. Simulation Sélection Si vous simulez l' é tat du relais, cela est indiqué dans •...
Page 152 Diagnostic et suppression des défauts Liquiline System CA80AM 11.12 Test système/Reset Diagnostic/Test système/Reset Fonction Options Info Analyseur Changt flacon Retirer flacons Sélection flacons Sélection Sélectionnez les flacons que vous souhaitez retirer. • Aucun Il est possible de sélectionner plusieurs flacons.
Page 153 Liquiline System CA80AM Diagnostic et suppression des défauts Diagnostic/Test système/Reset Fonction Options Info Préparation échantillons 1 (CAT820/CAT860) Dépend de la préparation des échantillons raccordée Chauffage boîtier Test du chauffage du boîtier. Température boîtier Lecture seule Affichage de la température actuelle du boîtier...
Page 154 Diagnostic et suppression des défauts Liquiline System CA80AM Diagnostic/Test système/Reset Fonction Options Info Aller à la position 1 ... 8 Arrêt test Mise hors service Préparation de la mise hors service. Collecteur d' é chantillons En option Vider le collecteur Le collecteur d' é...
Page 155 Liquiline System CA80AM Diagnostic et suppression des défauts 11.13 Informations sur les durées de fonctionnement Diagnostic/Info temps fonctionnement Fonction Options Info Compteur temps fonct. éléments filtrants Eléments filtrants Lecture seule Affichage de la durée d' u tilisation en jours Compteur temps fonct. photomètre Photomètre...
Page 156 Diagnostic et suppression des défauts Liquiline System CA80AM 11.14 Historique du firmware This product uses Lua, which is distributed under the following license: Copyright © 1994–2013 Lua.org, PUC-Rio. Permission is hereby granted, free of charge, to any person obtaining a copy of this software and associated documentation files (the "Software"), to deal in the Software without restriction,...
Page 157 Liquiline System CA80AM Maintenance Maintenance AVERTISSEMENT Pression et température de process, contamination, tension électrique Risque de blessures graves pouvant entraîner la mort ‣ Mettez l' a ppareil hors tension avant de l' o uvrir. ‣ Les contacts de commutation peuvent être alimentés par des circuits séparés. Mettez ces circuits hors tension avant de travailler sur les bornes de raccordement.
Page 158 Maintenance Liquiline System CA80AM 12.1 Nettoyage ATTENTION Risque de blessure par des projections de réactifs ‣ Nettoyez le système avant chaque remplacement. 12.1.1 Boîtier Nettoyez la face avant de l' a ppareil uniquement à l' a ide de produits de nettoyage vendus dans le commerce.
Page 159 Liquiline System CA80AM Maintenance 6. Ouvrez tous les flacons de produits chimiques et retirez les tuyaux avec précaution.  Ouvrez tous les flacons si vous voulez remplacer les seringues ou les tuyaux. 7. Séchez les extrémités des tuyaux avec un essuie-tout propre.
Page 160 Maintenance Liquiline System CA80AM 12.2 Remplacement des réactifs, de la solution standard et de la solution de nettoyage Intervalle de remplacement pour CA80AM avec groupe froid : Réactif CY80AM Tous les 3 mois Solution standard CY80AM Tous les 6 mois (typiquement ; selon l' i ntervalle d' é talonnage) Solution de nettoyage CY800 Tous les 6 mois (typiquement ;...
Page 161 Liquiline System CA80AM Maintenance 12.3 Etalonnage du point zéro 1. Appuyez sur la touche "MODE". Passez en mode manuel si vous n' y êtes pas déjà. 2. Retirez la solution standard présente en même temps que le tuyau. Vous pouvez également retirer le tuyau du Liquidmanager, laisser le tuyau se vider et bien le sécher.
Page 162 Maintenance Liquiline System CA80AM 12.4 Remplacement des tuyaux Recommandation pour l' i ntervalle de remplacement des tuyaux : • C-Flex, blanc Tous les 12 mois Il vous faut les pièces suivantes : • Tuyau C-Flex, ID 1,6 mm • Tuyau C-Flex, ID 3,2mm Contenu dans le kit de maintenance CAV800 •...
Page 163 Liquiline System CA80AM Maintenance 12.5 Remplacement des éléments filtrants Périodicité de remplacement des éléments filtrants : • En fonction de l' a pplication ; recommandation : tous les 12 mois Il vous faut les pièces suivantes : • Eléments filtrants (contenus dans le kit de maintenance CAV800) 1.
Page 164 Maintenance Liquiline System CA80AM 8. Tournez la seringue dans le sens des aiguilles d' u ne montre pour la retirer du Liquidmanager. 9. Retirez l' a daptateur et la seringue de l' e ntraînement de la seringue. 10. Vissez une seringue neuve sur le Liquidmanager.
Page 165 Liquiline System CA80AM Maintenance 12.7 Mise hors service Si l' a nalyseur n' e st pas en service pendant plus de 5 jours, il doit être mis hors service pour éviter d' e ndommager l' a ppareil. Pour cela, procédez de la façon suivante : 1.
Page 166 Réparation Liquiline System CA80AM Réparation 13.1 Pièces de rechange a0023551 a0023552 a0023558 a0023560 Endress+Hauser...
Page 167 Liquiline System CA80AM Réparation a0023563 a0023564 Pos. Kit CA80 Référence Kit CA8x : transmetteur avec afficheur 71218395 • Instructions kits CA8x pièces de rechange Kit CA8x/CAT860 : support mural 71218400 • Instructions kits CA8x pièces de rechange Kit CA8x/CAT860 : bas du boîtier 71218402 •...
Page 168 Réparation Liquiline System CA80AM Pos. Kit CA80 Référence Kit CA8x : petit ventilateur 40x40 mm 71218481 • Instructions kits CA8x groupe froid Kit CA8x : grand ventilateur Peltier 60x60 mm 71218482 • Instructions kits CA8x groupe froid Kit CA8x : raccord de tuyau droit 4 mm 71229910 •...
Page 169 Liquiline System CA80AM Réparation Pos. Kit CA80 Référence Kit CA8x : convertisseur DC/DC 24V 71218505 • Instructions kits CA8x pièces électroniques Kit CA8x : fond de panier CM44 71239304 • Instructions kits CA8x pièces électroniques Kit CA8x : module interface CM44 71218507 •...
Page 170 En cas de réparation, étalonnage en usine, erreur de livraison ou de commande, le produit doit être retourné. En tant qu' e ntreprise certifiée ISO et conformément aux directives légales, Endress+Hauser est tenu de suivre des procédures définies en ce qui concerne les appareils retournés ayant été en contact avec le produit.
Page 171 Liquiline System CA80AM Accessoires Accessoires Vous trouverez ci-dessous les principaux accessoires disponibles à la date d' é dition de la présente documentation. Pour les accessoires non mentionnés ici, adressez-vous à Endress+Hauser. 14.1 Dispositif de préparation des échantillons Liquiline System CAT810 •...
Page 172 Accessoires Liquiline System CA80AM 14.2.3 Solution de nettoyage CY800 • Récipient de 500 ml (16,91 fl.oz.) ; réf. CY800-AA11 14.3 Kit de maintenance CAV800 Kit de maintenance CAV800 pour CA80 • Standard – Seringues, 4 x 2,5 ml et 8 x 10 ml, avec adaptateur monté...
Page 173 Liquiline System CA80AM Accessoires Kit pour l' a jout d' u n deuxième analyseur en aval • Vanne pour la commutation du flux d' é chantillon • Tuyaux, raccords • Code upgrade • Réf. CAZ800-AAM1 14.6 Câbles de mesure Câble de mesure CYK81 •...
Page 174 Accessoires Liquiline System CA80AM Orbipore CPS91D • Capteur de pH avec technologie Memosens • Orifice en guise de diaphragme pour des produits avec fort potentiel d' e ncrassement • Commande selon la structure du produit (--> Configurateur en ligne, www.fr.endress.com/cps91d) •...
Page 175 Liquiline System CA80AM Accessoires Orbipac CPF82D • Capteur de redox compact pour installation intégrée ou immergée dans l' e au industrielle et les eaux usées • Commande selon la structure du produit (--> Configurateur en ligne, www.fr.endress.com/cpf82d) • Information technique TI191C Orbipore CPS92D •...
Page 176 Accessoires Liquiline System CA80AM Memosens CPS76D • Capteur combiné pH-redox pour les applications de process, hygiéniques et stériles • Avec technologie Memosens • Commande selon la structure du produit (--> Configurateur en ligne, www.fr.endress.com/cps76d) • Information technique TI00506C Memosens CPS96D •...
Page 177 Liquiline System CA80AM Accessoires 14.7.8 Capteurs d'oxygène Oxymax COS51D • Capteur ampérométrique pour oxygène dissous, avec technologie Memosens • Commande selon la structure du produit (--> Configurateur en ligne, www.fr.endress.com/cos51d) • Information technique TI00413C Oxymax COS61D • Capteur d' o xygène optique pour les mesures dans les eaux usées et l' e au industrielle •...
Page 178 Accessoires Liquiline System CA80AM 14.7.11 Capteurs de turbidité Turbimax CUS51D • Pour la mesure néphélométrique de turbidité et de solides dans les eaux usées • Méthode de la lumière pulsée à 4 faisceaux, sur la base de la lumière diffusée •...
Page 179 Liquiline System CA80AM Accessoires 14.8 Fonctionnalités supplémentaires 14.8.1 Module d'extension hardware Kit CM442/CM444/CM448/CM442R/CM444R/CM448R/CSF48/CA80 : module d' e xtension AOR • 2 x relais, 2 x sortie analogique 0/4 ... 20 mA • Réf. 71111053 Kit CM442/CM444/CM448/CM442R/CM444R/CM448R/CSF48/CA80 : module d' e xtension 2R •...
Page 180 Accessoires Liquiline System CA80AM Kit de mise à niveau CM442/CM444/CM448/CM442R/CM444R/CM448R/CSF48/CA80 : • Module d' e xtension 485 • Modbus RS485 (+ configuration Ethernet) • Réf. 71140889 Kit de mise à niveau CM442/CM444/CM448/CM442R/CM444R/CM448R/CSF48/CA80 : • Module d' e xtension 485 • Modbus TCP (+ configuration Ethernet) •...
Page 181 Liquiline System CA80AM Caractéristiques techniques Caractéristiques techniques 15.1 Entrée 15.1.1 Grandeurs de mesure -N, NH , NH [mg/l, ppm] 15.1.2 Gamme de mesure CA80AM-AAA1 : 0,05 ... 20 mg/l NH CA80AM-AAA2 : 0,5 ... 50 mg/l NH CA80AM-AAA3 : 1 ... 100 mg/l NH 15.1.3 Types d'entrée...
Page 182 Caractéristiques techniques Liquiline System CA80AM 15.1.6 Spécifications de câble Type de câble Câble de données Memosens ou câble capteur surmoulé, chacun avec cosses ou connecteur rond M12 (en option) Longueur de câble max. 100 m (330 ft) 15.2 Sortie 15.2.1 Signal de sortie En fonction de la version : •...
Page 183 Liquiline System CA80AM Caractéristiques techniques 15.2.2 Signal de défaut Réglable, conformément à la recommandation NAMUR NE 43 • Dans la gamme de mesure 0 ... 20 mA : Courant de défaut de 0 ... 23 mA • Dans la gamme de mesure 4 ... 20 mA : Courant de défaut de 2,4 ...
Page 184 Caractéristiques techniques Liquiline System CA80AM 15.4 Sortie relais 15.4.1 Spécification électrique Types de relais • 1 contact inverseur unipolaire (relais d' a larme) • 2 ou 4 contacts inverseurs unipolaires (en option avec modules d' e xtension) Pouvoir de coupure des relais...
Page 185 Liquiline System CA80AM Caractéristiques techniques 15.5 Données spécifiques au protocole 15.5.1 Modbus RS485 Protocole RTU / ASCII Codes de fonction 03, 04, 06, 08, 16, 23 Support de diffusion pour codes de fonction 06, 16, 23 Données de sortie 16 valeurs mesurées (valeur, unité, état), 8 valeurs numériques (valeur, état)
Page 186 Caractéristiques techniques Liquiline System CA80AM 15.6 Alimentation 15.6.1 Tension d'alimentation L' a nalyseur est équipé d' u n connecteur avec une longueur de câble de 5 m (10 ft). • 100 ... 120 VAC / 200 ... 240 VAC ± 10% 24 VDC ±...
Page 187 Liquiline System CA80AM Caractéristiques techniques 15.6.8 Raccordement des capteurs (en option) Capteurs avec protocole Memosens Types de capteur Câble de capteur Capteurs Capteurs numériques sans avec connexion enfichable et • Capteurs de pH tension d' a limentation transmission de signal •...
Page 188 Caractéristiques techniques Liquiline System CA80AM 15.7.4 Répétabilité ± 2% de la valeur affichée + 0,05 mg/l NH 15.7.5 Répétabilité entrées capteur --> Documentation du capteur raccordé 15.7.6 Intervalle de mesure Continu (env. 8 min), réglable > 15 min 15.7.7 Quantité d'échantillon requise 22 ml/mesure 15.7.8 Quantité...
Page 189 Liquiline System CA80AM Caractéristiques techniques 15.8.4 Indice de protection IP55 (armoire, armoire au sol) 15.8.5 Compatibilité électromagnétique Emissivité et immunité selon EN 61326-1: 2006, classe A pour les domaines industriels 15.8.6 Sécurité électrique IEC 61010-1, classe de protection I Basse tension : catégorie de surtension II Environnement <...
Page 190 Caractéristiques techniques Liquiline System CA80AM 15.10 Construction mécanique 15.10.1 Dimensions --> Chapitre "Montage" 15.10.2 Poids Poids avec groupe froid Poids sans groupe froid Version armoire 42 kg (92,6 lbs) 39,5 kg (87,1 lbs) Version ouverte 34 kg (74,96 lbs) 31,5 kg (69,45 lbs)
Page 191 Liquiline System CA80AM Caractéristiques techniques Pièces en contact avec le produit Seringues Matière synthétique PP et élastomère TPE Liquid manager Matière synthétique PP et élastomère FKM Tuyaux C-Flex, NORPRENE Cuvette • Matériau extérieur • PP-GF30 • Fenêtre optique • Verre •...
Page 192 Liquiline System CA80AM Index Charge ......183 Chemoclean ......121 Accessoires Chemoclean Plus .
Page 193 Liquiline System CA80AM Date et heure ......64 Fonctions additionnelles Défauts spécifiques à l' a ppareil ... 132 Contacts de seuil .
Page 194 Liquiline System CA80AM Langue ....... 55 Navigateur Web ..... . 133 Liste de diagnostic .
Page 195 Liquiline System CA80AM Registres ..... 65, 143–148 Standard ......160 Réglages des diagnostics .
Page 196 71266974 www.addresses.endress.com...

Endress+Hauser Liquiline System CA80AM Manuel De Mise En Service

Liens rapides

Manuels Connexes pour Endress+Hauser Liquiline System CA80AM

Sommaire des Matières pour Endress+Hauser Liquiline System CA80AM
