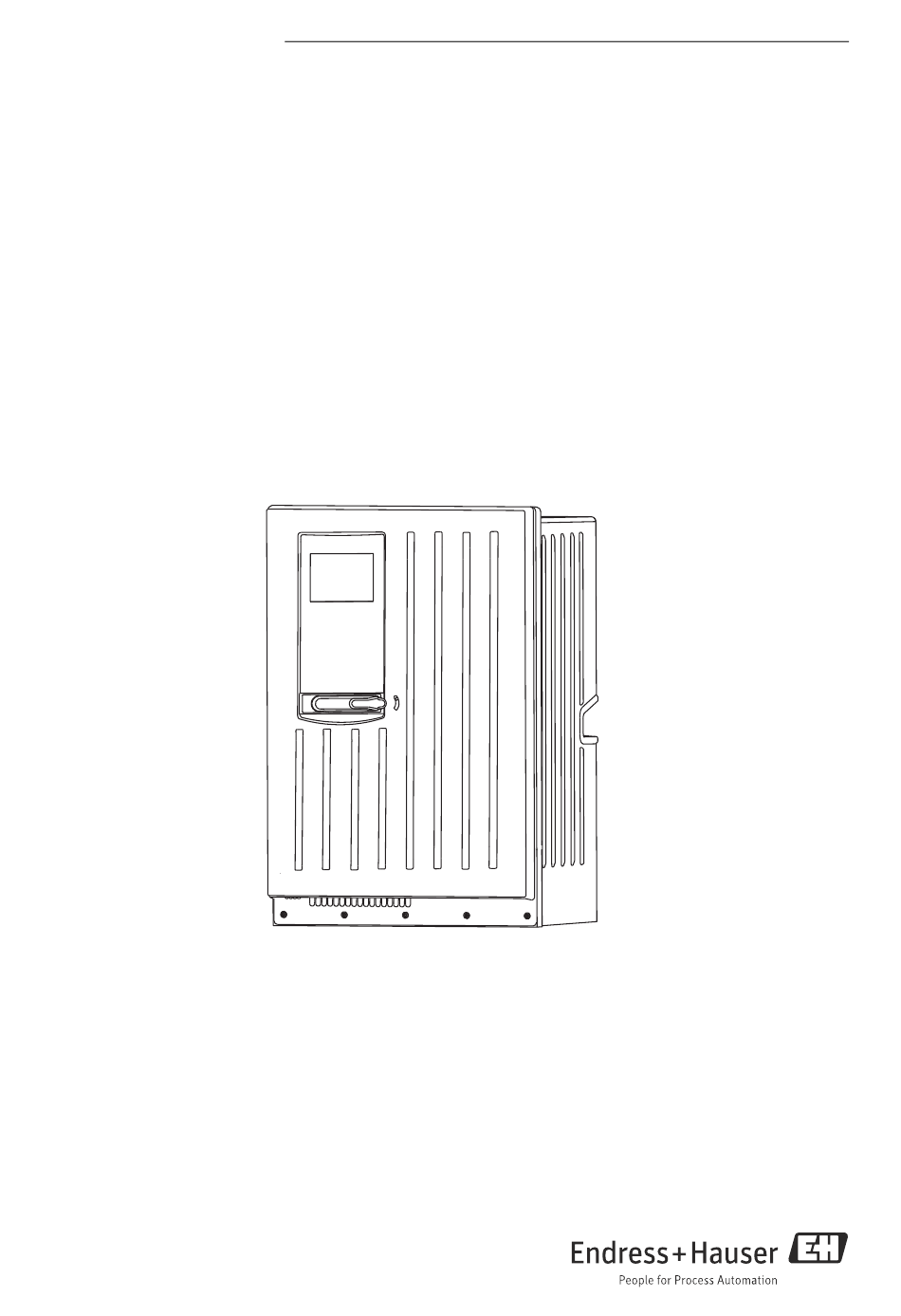

Page 1 Products Solutions Services BA01240C/14/FR/02.15 Valable à partir de : Version de software 01.05.02 Manuel de mise en service Liquiline System CA80AM...
Page 3: Table Des Matières
Liquiline System CA80AM Sommaire Informations relatives au Garantir l' i ndice de protection ..46 6.10 Contrôle du raccordement ... . 47 document.
Page 4 échantillons ..... . 177 14.2 Consommables pour CA80AM ..177 14.3 Kit de maintenance CAV800 ..178 14.4 Solution de nettoyage pour...
Page 5: Informations Relatives Au
Liquiline System CA80AM Informations relatives au document Informations relatives au document Mises en garde La structure, les mentions d' a vertissement et les couleurs de sécurité des mises en garde respectent les consignes de la norme ANSI Z535.6 ("Product safety information in product manuals, instructions and other collateral materials").
Page 6: Documentation
En complément de ce manuel de mise en service, vous trouverez les documentations suivantes sur les pages produit de notre site internet : • Instructions condensées Liquiline System CA80AM, KA01158C • Manuel de mise en service Memosens, BA01245C – Description du logiciel pour les entrées Memosens –...
Page 7: Consignes De Sécurité Fondamentales
être réalisées que par le fabricant ou le service après-vente. Utilisation conforme Le Liquiline System CA80AM est un analyseur par voie humide pour la détermination quasi continue de la concentration d' a mmonium dans les milieux liquides. L' a nalyseur est destiné à une utilisation dans les applications suivantes : •...
Page 8: Sécurité De Fonctionnement
Consignes de sécurité fondamentales Liquiline System CA80AM Sécurité de fonctionnement ‣ Avant le démarrage du point de mesure complet, vérifiez que tous les raccordements ont été correctement réalisés. Assurez-vous que les câbles électriques et les raccords de tuyau ne sont pas endommagés.
Page 9: Description De L'appareil
Entrée d' a ir pour le refroidissement Bac à flacons pour réactifs, solution de nettoyage et solution standard Compartiment d' i solation pour réactifs (en option) Photomètre Transmetteur a0022320 Fig. 1: Exemple du Liquiline System CA80AM avec groupe froid Endress+Hauser...
Page 10: Ensemble De Mesure
Ensemble de mesure L' e nsemble de mesure complet comprend : • Analyseur Liquiline System CA80AM dans la configuration commandée • Réactifs, solutions de nettoyage et solutions standard (à commander séparément) • Dispositif de prise d' é chantillons Liquiline System CAT8x0 (en option)
Page 11 Liquiline System CA80AM Description de l' a ppareil a0021106 a0021105 Fig. 4: Ensemble de mesure avec Liquiline System CAT820 Fig. 5: Ensemble de mesure avec Liquiline System CAT860 Pompe Pompe Liquiline System CA80 Vanne Collecteur d' é chantillons Liquiline System CA80...
Page 12 Description de l' a ppareil Liquiline System CA80AM a0021111 Fig. 6: Ensemble de mesure avec deux Liquiline System CAT820 Filtre (céramique) Pompe Liquiline System CA80 Echantillon Vanne Produit Endress+Hauser...
Page 13 Liquiline System CA80AM Description de l' a ppareil a0021104 Fig. 7: Ensemble de mesure avec Liquiline System CA80, Liquiline System CAT820 et un deuxième analyseur Contre-lavage à l' a ir comprimé (en option) Echantillon Vanne (en option) Deuxième analyseur Pompe Echantillon vers le deuxième analyseur...
Page 14: Architecture De L'appareil
Description de l' a ppareil Liquiline System CA80AM Architecture de l'appareil 3.3.1 Codage des slots et des ports – – 12,5V 3,3V a0021498-de Fig. 8: Codage des slots et des ports du hardware et affichage La configuration de l' é lectronique suit un concept modulaire : •...
Page 15: Plan Des Bornes
Liquiline System CA80AM Description de l' a ppareil • Les sorties et les relais sont nommés selon leur fonction, par ex. "Sortie courant", et sont affichés dans l' o rdre croissant avec les numéros de slot et de port Exemple,  å 8 : –...
Page 16: Réception Des Marchandises Et Identification Du Produit
Réception des marchandises et identification du produit Liquiline System CA80AM Réception des marchandises et identification du produit Réception des marchandises 1. Vérifiez que l' e mballage est intact.  Signalez tout dommage constaté sur l' e mballage au fournisseur. Conservez l' e mballage endommagé jusqu' à la résolution du problème.
Page 17: Identification Du Produit
Liquiline System CA80AM Réception des marchandises et identification du produit Identification du produit 4.2.1 Plaque signalétique Les plaques signalétiques se trouvent : • A l' i ntérieur de la porte en bas à droite ou sur la face avant dans le coin inférieur droit.
Page 18: Montage
Montage Liquiline System CA80AM Montage ATTENTION Un transport ou un montage inapproprié peut entraîner des blessures et endommager l'appareil ‣ Transportez l' a nalyseur à l' a ide d' u n chariot élévateur à plate-forme ou à fourche. Deux personnes sont nécessaires pour l' i nstallation.
Page 19: Conditions De Montage
Liquiline System CA80AM Montage Conditions de montage 5.1.1 Dimensions a0020696 Fig. 10: Liquiline System CA80 sans/avec socle, dimensions en mm (inch) Endress+Hauser...
Page 20 Montage Liquiline System CA80AM 5.1.2 Support Le matériel pour le montage mural (vis, chevilles) n' e st pas compris dans la livraison et doit être fourni par le client. a0021967 Fig. 12: Fixation du support au boîtier a0021955 Fig. 11: Dimensions du support. Unité de mesure mm (in).
Page 21: Distance De Montage
Liquiline System CA80AM Montage 5.1.3 Distance de montage ≥ 330(12.99) a0021997 Fig. 14: Angle d' o uverture maximal a0021961 Fig. 13: Distance de montage requise. Unité de mesure mm (in). Endress+Hauser...
Page 22: Fixation De L'analyseur Dans Le Support Mural
Montage Liquiline System CA80AM 5.1.4 Fixation de l'analyseur dans le support mural a0021982 Fig. 15: Fixation dans le support mural 1. Accrochez l' a nalyseur dans le support mural. 2. Fixez les deux parties supérieures du support mural avec les vis fournies.
Page 23: Montage Du Socle
Liquiline System CA80AM Montage 5.1.5 Montage du socle a0023032 Fig. 16: Fixation du socle 1. Soulevez l' a nalyseur (deux personnes sont nécessaires) et posez-le sur le socle. Utilisez les poignées en creux. 2. Vissez le socle avec 6 vis à l' a nalyseur.
Page 24: Emplacement De Montage
Montage Liquiline System CA80AM 5.1.6 Emplacement de montage Lors de l' i nstallation de l' a ppareil, tenez compte des points suivants : • Assurez-vous que la paroi a une capacité de charge suffisante. • Posez l' a ppareil sur une surface plane (dans le cas du socle supplémentaire).
Page 25: Schéma De Raccordement Des Tuyaux
Liquiline System CA80AM Montage Schéma de raccordement des tuyaux a0022005 Fig. 17: Appareil monovoie a0022578 Fig. 18: Appareil bivoie et appareil auto-aspirant Solution de nettoyage Echantillon S1 Solution standard 1 Seringue RB Réactif RB Evacuation Réactif RI 2 - 7...
Page 26: Contrôle Du Montage
Montage Liquiline System CA80AM Plan des fondations pour la version avec socle 624 (24.57) 530 (20.87) a0021043 Fig. 19: Plan des fondations Fixations (4 x M10) Dimensions du Liquiline System CA80 Contrôle du montage • Après le montage, vérifiez que tous les raccordements ont été effectués correctement et qu' i ls sont étanches.
Page 27: Raccordement Électrique
Liquiline System CA80AM Raccordement électrique Raccordement électrique AVERTISSEMENT L'appareil est sous tension Un raccordement non conforme peut entraîner des blessures pouvant être mortelles ‣ Le raccordement électrique ne doit être réalisé que par un électricien qualifié. ‣ Le personnel technique doit avoir lu et compris les instructions du présent manuel de mise en service et s' y conformer.
Page 28: Configuration À Distance Via Ethernet/Serveur Web/Modbus Tcp/Ethernet/Ip
Raccordement électrique Liquiline System CA80AM 6.1.2 Configuration à distance via Ethernet/serveur web/Modbus TCP/EtherNet/IP a0015876 Fig. 21: Modbus TCP et / ou ethernet Disponible à partir de la version de software 01.05.04 Endress+Hauser...
Page 29: Raccordement De L'analyseur
Liquiline System CA80AM Raccordement électrique Raccordement de l'analyseur REMARQUE L'appareil n'a pas d'interrupteur secteur. ‣ Vous devez installer l' a ppareil à proximité d' u ne prise de courant protégée par fusible et facilement accessible (distance < 3 m (10 ft)).
Page 30: Raccordement Des Appareils 24V
Raccordement électrique Liquiline System CA80AM 6.2.3 Raccordement des appareils 24V • Pour accéder au compartiment de l' é lectronique, suivez les indications du chapitre "Pose des câbles". • Passez le câble de raccordement 24V par le bas à travers le presse-étoupe sur la face arrière interne de l' a ppareil et faites-le monter jusqu' a u compartiment de l' é...
Page 31: Serre-Câble
Liquiline System CA80AM Raccordement électrique 6.2.4 Serre-câble Bornes enfichables pour connexions Memosens et RS485 a0012691 a0012692 a0012693 Fig. 23: Appuyer le tournevis sur le Fig. 24: Introduire le câble jusqu' e n Fig. 25: Retirer le tournevis (fermer la ressort (ouverture de la borne) butée...
Page 32: Raccordement Du Dispositif De Préparation
Raccordement électrique Liquiline System CA80AM Raccordement du dispositif de préparation des échantillons 6.3.1 Raccordement de la vanne optionnelle du Liquiline System CAT810 1. Débranchez la fiche secteur. 2. Retirez le bac à flacons en soulevant légèrement la poignée en creux vers le haut et en tirant vers l' a vant.
Page 33 Liquiline System CA80AM Raccordement électrique 6.3.2 Raccordement du Liquiline System CAT820 / CAT860 N' u tilisez que des câbles d' o rigine préconfectionnés. Les câbles doivent être blindés. Exemple de câble (ne correspond pas nécessairement au câble d' o rigine)
Page 34 Raccordement électrique Liquiline System CA80AM 6. Posez le câble dans le boîtier de sorte que le blindage de câble mis à nu s' a dapte dans l' u n des serre-câble et que les fils puissent être posés facilement jusqu' a ux bornes enfichables.
Page 35: Compartiment De Raccordement Dans Le Boîtier Du Transmetteur
Liquiline System CA80AM Raccordement électrique Compartiment de raccordement dans le boîtier du transmetteur Le boîtier du transmetteur dispose d' u n compartiment de raccordement séparé. Après le desserrage des 6 vis du couvercle, ce dernier peut être ouvert : BASE-E a0023129 Fig.
Page 36 Raccordement électrique Liquiline System CA80AM 6.4.1 Module de base E a0016535 Fig. 35: Module de base E LED de contrôle Emplacement pour carte SD Raccordement électrique Emplacement pour le câble de l' a fficheur Connexion relais d' a larme Interface service Alimentation pour capteurs numériques à...
Page 37: Raccordement Des Capteurs
Liquiline System CA80AM Raccordement électrique Raccordement des capteurs N' u tilisez que des câbles d' o rigine préconfectionnés. a0003350 Fig. 37: Exemple de câble de données Memosens CYK10 Raccordement des extrémités préconfectionnées du câble de capteur au module de base E Le blindage extérieur du câble est relié...
Page 38: Entrées Capteur, Sorties Courant Et Relais
Raccordement électrique Liquiline System CA80AM Entrées capteur, sorties courant et relais en option AVERTISSEMENT Cache du module manquant Pas de protection contre les contacts. Risque de choc électrique ! ‣ Si vous modifiez ou étendez votre hardware, remplissez toujours les slots de la gauche vers la droite.
Page 39: Entrées Courant
Liquiline System CA80AM Raccordement électrique Entrées courant Module 2AI a0016184 a0015761 Fig. 41: Face avant du Fig. 42: Schéma de module raccordement Sorties courant Module 2AO Module 4AO a0016179 a0015759 a0016178 a0015760 Fig. 43: Face avant du Fig. 44: Schéma de Fig.
Page 40 Raccordement électrique Liquiline System CA80AM Relais Module 2R Module 4R a0016181 a0015758 a0016182 a0015757 Fig. 47: Face avant du Fig. 48: Schéma de Fig. 49: Face avant du Fig. 50: Schéma de module raccordement module raccordement Exemple : Raccordement de l' u nité de nettoyage à air comprimé 71072583 pour CAS40D T2.0A...
Page 41 Liquiline System CA80AM Raccordement électrique Exemple : Raccordement de l' u nité de nettoyage par injection Chemoclean CYR10 CYR10 CA80 a0021354 Fig. 52: Raccordement de l' u nité de nettoyage à injecteur CYR10 Alimentation électrique externe Solution de nettoyage vers la tête d' i njection Réservoir avec solution de nettoyage...
Page 42: Raccordement De La Communication
Raccordement électrique Liquiline System CA80AM Raccordement de la communication 6.7.1 Module 485 a0016173 a0015762 Fig. 53: Connexions de bus sur le module 485 Fig. 54: Schéma de raccordement pour le module 485 En option pour alimenter une résistance de fin de...
Page 43 Liquiline System CA80AM Raccordement électrique Commutateurs DIP sur la face avant du module Réglages usine Affectation 1-128 Adresse bus (→ "Mise en service/Communication") Protection en écriture : "ON" = La configuration n' e st pas possible via le bus, uniquement via...
Page 44 Raccordement électrique Liquiline System CA80AM LED sur la face avant du module Couleur Description RJ45 LNK/ACT • Off = connexion inactive • On = connexion active • Clignotante = transmission de données RJ45 10/100 • Off = vitesse de transmission 10 Mbit/s •...
Page 45: Réglages Hardware
Liquiline System CA80AM Raccordement électrique Réglages hardware 6.8.1 Terminaison de bus (module 485 uniquement) Il existe deux possibilités pour la terminaison du bus : Résistance de terminaison interne (via commutateur DIP sur la platine du module) Fig. 57: Commutateurs DIP pour la résistance de fin de ligne interne ‣...
Page 46: Adresse Bus
Raccordement électrique Liquiline System CA80AM 6.8.2 Adresse bus Réglage de l'adresse bus ‣ Réglez l' a dresse bus souhaitée à l' a ide des commutateurs DIP du module 485. Pour Modbus, les adresses de bus valables se situent entre 1 et 247. En cas de réglage d' u ne adresse non valable, l' a dressage software est activé...
Page 47: Contrôle Du Raccordement
Liquiline System CA80AM Raccordement électrique 6.10 Contrôle du raccordement AVERTISSEMENT Erreurs de raccordement La sécurité des personnes et du point de mesure est menacée en cas de mauvais raccordement. Le fabricant décline toute responsabilité pour les erreurs résultant du non-respect de ces instructions.
Page 48: Intégration Système
Intégration système Liquiline System CA80AM Intégration système Serveur Web 7.1.1 Raccordement ‣ Raccordez le câble de communication du PC au port RJ45 du module 485 ou du module ETH. a0016228 Fig. 61: Connexion Ethernet 7.1.2 Etablissement de la connexion de données 1.
Page 49: Configuration
Liquiline System CA80AM Intégration système ‣ Pour télécharger les registres, entrez la (les) adresse(s) suivante(s) : • 192.168.1.212/logbooks_csv.fhtml (pour les registres en format CSV) • 192.168.1.212/logbooks_fdm.fhtml (pour les registres en format FDM) Les téléchargements en format FDM peuvent être transmis, mémorisés et visualisés en toute sécurité...
Page 50: Interface Service
Intégration système Liquiline System CA80AM Interface service L' i nterface service permet de raccorder l' a ppareil à un ordinateur et de le configurer à l' a ide de "Fieldcare". De plus, il est possible de sauvegarder, de transmettre et de documenter des configurations.
Page 51: Bus De Terrain
Liquiline System CA80AM Intégration système 7.2.3 Configuration • Dans le DTM, la structure de menu correspond à la configuration sur site. Les fonctions des touches programmables du Liquiline System se trouvent à gauche dans la fenêtre principale. C' e st là que vous pouvez également naviguer à travers le software.
Page 52: Options De Configuration
Options de configuration Liquiline System CA80AM Options de configuration Aperçu 8.1.1 Eléments d'affichage et de configuration Analyzer_CA80 09:11:05 26.08.2013 SP1: Ammonium NH4-N 14.3 mg/l MENU MODE DIAG HOLD Navigateur (rotation et pression) Touches programmables (selon menu) Affichage (avec rétroéclairage rouge en cas a0021504 Fig.
Page 53: Accès Au Menu De Configuration Via L'affichage Sur Site
Liquiline System CA80AM Options de configuration Accès au menu de configuration via l'affichage sur site 8.2.1 Concept de configuration 0.2 mg/l 0.2 mg/l SP1: Ammonium NH4-N MODE DIAG HOLD a0021462-de a0023169-de Fig. 66: Appuyer sur la touche programmable : sélectionner Fig.
Page 54: Verrouillage Ou Déverrouillage Des Touches De Programmation
Options de configuration Liquiline System CA80AM 8.2.2 Verrouillage ou déverrouillage des touches de programmation Verrouillage des touches de programmation 1. Appuyez sur le navigateur pendant plus de 2 s.  Un menu contextuel s' o uvre pour verrouiller les touches de programmation.
Page 55: Accès Au Menu De Configuration Via Le Navigateur Web
Liquiline System CA80AM Options de configuration Accès au menu de configuration via le navigateur Web 1. Démarrez votre PC. 2. Réglez d' a bord une adresse IP manuelle dans les réglages de connexion réseau du système d' e xploitation.  Cette adresse doit se trouver dans le même sous-réseau que l' a dresse IP de l' a ppareil.
Page 56: Options De Configuration
Options de configuration Liquiline System CA80AM Options de configuration 8.4.1 Affichage seul • Vous pouvez uniquement lire les valeurs mais pas les modifier. • Valeurs en lecture seule typiques : données analyseur, données capteur et informations système • Exemple : Menu/Configurer/Analyseur/../Paramètre de mesure 8.4.2...
Page 57 Liquiline System CA80AM Options de configuration 8.4.5 Texte libre • Attribution d' u ne désignation personnalisée. • Entrez un texte. Pour cela, utilisez les caractères figurant dans l' é diteur (majuscules, minuscules, chiffres, caractères spéciaux). • Les touches programmables permettent les actions suivantes : –...
Page 58 Options de configuration Liquiline System CA80AM 8.4.6 Tables • Les tables servent à représenter les fonctions mathématiques. • Une table peut être éditée en naviguant à l' a ide du navigateur à travers les lignes et les colonnes et en modifiant les valeurs des cellules.
Page 59: Mise En Service
Liquiline System CA80AM Mise en service Mise en service Contrôle du fonctionnement AVERTISSEMENT Raccordement incorrect, tension d'alimentation incorrecte Risques pour la sécurité du personnel et de dysfonctionnement de l' a ppareil ‣ Vérifiez que tous les raccordements ont été effectués correctement, conformément au schéma de raccordement.
Page 60: Configuration De L'appareil
Mise en service Liquiline System CA80AM Configuration de l'appareil 9.4.1 Réglages de l'affichage Chemin : Menu/Opération Fonction Options Info Affichage Contraste 5 ... 95 % Adaptez les réglages de l' é cran à votre environnement de travail. Réglage par défaut Rétroéclairage="Automatique"...
Page 61 Liquiline System CA80AM Mise en service Chemin : Menu/Opération Fonction Options Info Type signal Options Choisissez comme type une source de données ou une • Source de données sortie. • Sortie Réglage par défaut Source de données Source de données Options Choisissez une entrée binaire, une entrée courant ou une...
Page 62 Mise en service Liquiline System CA80AM Chemin : Menu/Opération Fonction Options Info Action actuelle pendant Lecture seule Est affiché si une action est en cours. Affichage en MM:SS Démarrer mesure Démarre une mesure immédiatement. N' e st affiché que si aucune mesure n' e st en cours.
Page 63 Liquiline System CA80AM Mise en service Chemin : Menu/Opération Fonction Options Info Arrêter rinçage à l' a ir Démarrer rinçage à la solution de nettoyage (CAT860) Arrêter rinçage à la solution de nettoyage Les résidus de solution de nettoyage sont rincés, par (CAT860) exemple, lorsque vous quittez le menu.
Page 64 Mise en service Liquiline System CA80AM Chemin : Menu/Opération Fonction Options Info Remplacer seringue Sélection seringues Options Sélectionnez les seringues que vous souhaitez • Aucun remplacer. • 2 Il est possible de sélectionner plusieurs flacons. • 3 • 4 • 7 Si au moins une Sélection seringues est sélectionnée :...
Page 65: Configuration De Base De L'analyseur
Liquiline System CA80AM Mise en service 9.4.2 Configuration de base de l'analyseur Chemin : Menu/Configurer/Configuration de base analyseur Fonction Options Info Désignation de l' a ppareil Texte libre, 32 caractères Sélectionnez un nom quelconque pour votre analyseur. Utilisez par exemple le repère (TAG).
Page 66 Mise en service Liquiline System CA80AM Le tableau vous aide à localiser la description dans le chapitre correspondant du présent manuel. Menu dans Chapitre Chemin logiciel dans le menu principal Configuration de base analyseur Configuration étendue Configuration étendue Configurer/Analyseur/Configuration étendue...
Page 67: Afficheur
Liquiline System CA80AM Mise en service Afficheur 9.5.1 Touches programmables en mode mesure Dans la ligne du bas de l' a fficheur, se trouvent quatre touches programmables dans les écrans de mesure : • "MENU" et "DIAG" vous mènent directement au menu de software correspondant.
Page 68: Etat De L'appareil
Mise en service Liquiline System CA80AM 9.5.3 Etat de l'appareil Sur l' é cran, des icônes attirent l' a ttention sur des états particuliers de l' a ppareil. Icône Emplacement Description Barre de titre Message de diagnostic "Failure" Barre de titre Message de diagnostic "Maintenance request"...
Page 69: Mode De Mesure
L' a ccès à distance peut se faire via un bus de terrain (par ex. Modbus). Pour plus d' i nformations sur la communication de bus de terrain, se référer aux pages produit sur internet sous www.fr.endress.com/ca80am (-> SD01189C, SD01293C, SD01190C).
Page 70: Configuration
Configuration Liquiline System CA80AM Configuration 10.1 Configuration générale 10.1.1 Configuration de base Chemin : Menu/Configurer/Configuration générale Fonction Options Info Unité température Options • °C • °F • K Réglage par défaut °C Gamme sortie courant Options Conformément à Namur NE43, la gamme linéaire va de •...
Page 71: Date Et Heure
Liquiline System CA80AM Configuration 10.1.2 Date et heure Chemin : Menu/Configurer/Configuration générale/Date/Heure Fonction Options Info Régler date Dépend du format Mode d' é dition : DD (jour) : 01 à 31 MM (mois) : 01 à 12 YYYY (année) : 1970 à 2106 Régler heure...
Page 72: Réglages Du Hold
Configuration Liquiline System CA80AM 10.1.3 Réglages du hold Chemin : Menu/Configurer/Configuration générale/Réglages Hold Fonction Options Info Réglages Hold automatique Temps de maintien Hold 0 à 600 s L' é tat du hold est maintenu pendant la durée de la temporisation lorsque vous passez en mode mesure.
Page 73 Liquiline System CA80AM Configuration 10.1.4 Registres Les registres consignent les événements suivants : • Evénements d' é talonnage / d' a justage • Evénements de configuration • Evénements de diagnostic Vous définissez ici la manière dont les registres doivent sauvegarder les données.
Page 74 Configuration Liquiline System CA80AM Chemin : Menu/Configurer/Configuration générales/Registres Fonction Options Info Avertissements débordement Options Lorsque la mémoire de stockage est pleine, vous pouvez • Off choisir de recevoir ou non un message de diagnostic du Registre événements • On transmetteur pour chaque registre.
Page 75 Liquiline System CA80AM Configuration Chemin : Menu/Configurer/Configuration générales/Registres Fonction Options Info Source de données Options Sélectionnez une source de données pour les entrées du • Régulateur registre. A choisir parmi les capteurs raccordés, les • Signaux bus de terrain régulateurs disponibles, les entrées courant, les signaux •...
Page 76 Configuration Liquiline System CA80AM Chemin : Menu/Configurer/Configuration générales/Registres Fonction Options Info Temps enregistrement Lecture seule Indique les jours, les heures et les minutes restant restant jusqu' à ce que le registre soit plein. Registre données= "Remplissage mémoire" Taille enregistrement Lecture seule Indique le nombre d' e ntrées restant jusqu' à...
Page 77 Liquiline System CA80AM Configuration Exemple de création d'un nouveau registre de données (par ex. pour les capteurs) Menu/Configurer/Configuration générale/Registres/Registres données/Nouveau : a. Nom registre : Entrez un nom, par ex. "01". b. Source données : Choisissez la source de données, par ex. le capteur raccordé à la voie 1 (CH1).
Page 78 Configuration Liquiline System CA80AM Chemin : ... /Configuration étendue/Réglages diag./Comport. diag. Fonction Options Info Sortie diag. Options Avant de pouvoir affecter le message à une sortie, il faut • Aucun configurer une sortie relais sur "Diagnostic" (Menu/Configurer/Sorties, fonction "Diagnostic" et Réglage par défaut...
Page 79 Liquiline System CA80AM Configuration EtherNet/IP EtherNet Industrial Protocol est un standard de bus de terrain ouvert de l' O pen DeviceNet Vendor Association (ODVA). → www.odva.org Chemin : Menu/Configurer/Configuration générale/Configuration étendue/Ethernet Fonction Options Info Activation Options Vous pouvez activer et désactiver ici la communication •...
Page 80 Configuration Liquiline System CA80AM Chemin : Menu/Configurer/Configuration générale/Configuration étendue/Ethernet Fonction Options Info Adresse MAC Lecture seule L' a dresse MAC (Media Access Control Address) est l' a dresse hardware de chaque adaptateur de réseau individuel, qui permet d' i dentifier sans équivoque l' a ppareil dans un réseau informatique.
Page 81 Gestion des données Mise à jour du firmware Veuillez contacter votre agence Endress+Hauser pour plus d' i nformations sur les mises à jour de logiciel disponibles pour votre transmetteur et leur compatibilité avec les versions précédentes. La version de firmware actuelle de l' a nalyseur, du module de commande FXAB1, du photomètre et du dispositif de préparation des échantillons 1 se trouve sous :...
Page 82 Configuration Liquiline System CA80AM Sauvegarde de la configuration La sauvegarde d' u ne configuration vous donne les avantages suivants : • Restauration rapide d' u ne configuration après une mise à jour de software • Copie des réglages pour d' a utres appareils •...
Page 83: Exportation De La Configuration
Liquiline System CA80AM Configuration Exportation de la configuration L' e xportation d' u ne configuration vous donne les avantages suivants • Exportation en format xml avec feuille de style pour une représentation formatée dans une application compatible xml comme Microsoft Internet Explorer •...
Page 84: Analyseur
Configuration Liquiline System CA80AM 10.2 Analyseur Chemin : Menu/Configurer/Analyseur Fonction Options Info Mode Lecture seule Manuel, automatique ou bus de terrain Désignation de l' a ppareil Texte libre, 32 caractères Sélectionnez un nom quelconque pour votre analyseur. Utilisez par exemple le repère (TAG).
Page 85 Liquiline System CA80AM Configuration Chemin : Menu/Configurer/Analyseur/Configuration étendue Fonction Options Info Seuil avertissement Heures de Lecture seule fonctionnement restantes Seringue 2, 3, 4, 7 1 à 90 (d) Réglage par défaut 28 d Code diag. 733 Lecture seule Seuil alarme...
Page 86 Configuration Liquiline System CA80AM Chemin : Menu/Configurer/Analyseur/Configuration étendue Fonction Options Info Réactif RB, 1 ... 40 % connexion R1 Réglage par défaut 10 % Réactif RI, 1 ... 40 % connexion R2 Réglage par défaut 10 % Code diag. 726...
Page 87 Liquiline System CA80AM Configuration 10.2.2 Mesure Chemin : Menu/Configurer/Analyseur/Mesure Fonction Options Info Condition démarrage Options Immédiat : • Immédiat L' a nalyseur démarre directement le cycle de mesure une • Date/heure fois qu' i l est en mode automatique • Continu Date/heure : L' a nalyseur démarre à...
Page 88 Configuration Liquiline System CA80AM 10.2.3 Etalonnage Chemin : Menu/Configurer/Analyseur/Etalonnage Fonction Options Info Condition démarrage Options L' é talonnage peut démarrer soit immédiatement soit à • Immédiat une date/heure définie. • Date/heure Réglage par défaut Immédiat Si Condition démarrage = Date/heure : Date 01.01.1970 ...
Page 89: Nettoyage
Liquiline System CA80AM Configuration 10.2.4 Nettoyage Dans ce menu, un nettoyage supplémentaire peut être adapté aux conditions de l' a pplication. Chemin : Menu/Configurer/Analyseur/Nettoyage Fonction Options Info Condition démarrage Options Immédiat : • Immédiat Le nettoyage du manifold et de la cuvette démarre •...
Page 90: Dispositif De Préparation Des Échantillons
Dispositif de préparation des échantillons Le menu affiché dépend du dispositif de préparation des échantillons raccordé. Cette option de menu n' a pparaît pas si un analyseur Liquiline System CA80AM sans collecteur d' é chantillons est raccordé. Le Liquiline System CAT860 ne peut être utilisé qu' a vec un Liquiline System CA80 monovoie.
Page 91 Liquiline System CA80AM Configuration Chemin : Menu/Configurer/Préparation échantillons Fonction Options Info Si Condition démarrage = Date/heure : Date 01.01.1970 à 07.02.2106 (CAT860) DD.MM.YYYY Réglage par défaut 01.01.1970 Heure 00:00:00 à 23:59:59 (CAT860) HH:MM:SS Réglage par défaut 00:00:00 Temps d' a ction 00:30 à...
Page 92 Configuration Liquiline System CA80AM Chemin : Menu/Configurer/Préparation échantillons Fonction Options Info Chauffages (CAT820, CAT860) Boîtier Options En cas de rétrofit, le chauffage peut être activé ici. • Disponible • Non disponible Réglage par défaut Dépend de la version d' a ppareil...
Page 93 Liquiline System CA80AM Configuration Chemin : Menu/Configurer/Préparation échantillons Fonction Options Info Reset réglages Réinitialisation de tous les réglages spécifiques au dispositif de préparation des échantillons. Tous les autres réglages sont conservés. Si Type installation = Prélèvement conduite sous pression (avec Liquiline System CAT810, par exemple) : Préparation échantillons 1...
Page 94: Entrées Courant
Configuration Liquiline System CA80AM 10.4 Entrées courant L' e ntrée peut être utilisée par exemple comme source de données pour les contacts de seuil et les registres. De plus, les valeurs externes peuvent être mises à disposition comme valeurs de consigne pour les régulateurs.
Page 95: Entrées Et Sorties Binaires
Liquiline System CA80AM Configuration 10.5 Entrées et sorties binaires Les options hardware, par ex. module "DIO" avec 2 entrées numériques et 2 sorties numériques ou module de bus de terrain "485", permettent : • via un signal d' e ntrée numérique –...
Page 96: Exemples D'application
Configuration Liquiline System CA80AM 10.5.1 Exemples d'application Régulation du chlore avec régulation prédictive CA80 CCA250 Dig.in CA80 CCA250 Dig.out: PFM CA80 – CA80: DIO Dig.in: PFM Flow, e.g. Promag53 a0021466 Fig. 72: Exemple d' u ne régulation du chlore avec régulation prédictive Raccordement du capteur de position inductif INS de la sonde CCA250 à...
Page 97 Liquiline System CA80AM Configuration Régulation du chlore avec régulation prédictive Profitez de l' a vantage de la régulation quasi inusable avec les sorties binaires par rapport à une commande avec relais. La modulation d' i mpulsions en fréquence (PFM) permet d' a tteindre un dosage quasi continu avec une pompe doseuse ayant une fréquence d' e ntrée plus élevée.
Page 98: Ca80 En Tant Que Maître De Nettoyage-Pour Les Capteurs Raccordés (En Option)
Configuration Liquiline System CA80AM CA80 en tant que maître de nettoyage-pour les capteurs raccordés (en option) Dig.in CA80 CA80 CA80 a0021467 Fig. 73: Exemple pour contrôle central du nettoyage Déclencheur externe du nettoyage à l' e ntrée binaire Transmission du hold externe via la sortie binaire aux autres appareils de mesure n' a yant pas de système de nettoyage raccordé...
Page 99: Configuration Des Entrées Binaires
Liquiline System CA80AM Configuration 10.5.2 Configuration des entrées binaires Chemin : Menu/Configurer/Entrées/Entrée binaire x:y Fonction Options Info Entrée binaire Options Activer/désactiver l' e ntrée • Off • On Réglage par défaut Type signal Options Sélectionnez le type de signal. • Signal statique Signal statique •...
Page 100: Configuration Des Sorties Binaires
Configuration Liquiline System CA80AM Chemin : Menu/Configurer/Entrées/Entrée binaire x:y Fonction Options Info Mode entrée Options Fréquence • Fréquence Affichage en Hz dans le menu mesure • Paramètre Paramètre Réglage par défaut Définissez le nom et l' u nité du paramètre, qui seront Fréquence...
Page 101 Liquiline System CA80AM Configuration Chemin : Menu/Configurer/Sorties/Sortie binaire x:y Fonction Options Info Type signal = "Fréq.Imp.Var." Fréquence max. 1,00 à 1000,00 Hz Fréquence maximale du signal de sortie de fréquence d' i mpulsion variable Réglage par défaut Doit être égale aux limites supérieures maximales de la 1000,00 Hz gamme de mesure.
Page 102 Configuration Liquiline System CA80AM Chemin : Menu/Configurer/Sorties/Sortie binaire x:y Fonction Options Info Comportement erreur Options • Gel L' a ppareil gèle la dernière valeur. • Valeur fixe Valeur fixe Réglage par défaut Vous définissez une valeur fixe délivrée à la sortie.
Page 103: Sorties
Liquiline System CA80AM Configuration 10.6 Sorties 10.6.1 Sorties courant Le Liquiline System CA80 dispose en standard de deux sorties courant analogiques. Sous Menu/Configurer/Configuration générale, réglez la gamme de courant 0 ... 20 mA ou 4 ... 20 mA. Applications possibles •...
Page 104 Configuration Liquiline System CA80AM Chemin : Menu/Configurer/Sorties/Sortie courant x:y (slot:numéro sortie) Fonction Options Info Comportement Hold Options (pour les capteurs) • Gel L' a ppareil gèle la dernière valeur de courant. • Valeur fixe Valeur fixe • Aucun Vous définissez une valeur de courant fixe délivrée à la Réglage par défaut...
Page 105 Liquiline System CA80AM Configuration Valeur mesurée en fonction de la Source de données Source de données Valeur mesurée Options • Température • pH • Ammonium • Nitrates • Potassium • Chlorure TU/TS Options • Température • Turbidité g/l • Turbidité FNU...
Page 106: Relais D'alarme Et Relais En Option
Configuration Liquiline System CA80AM 10.6.2 Relais d'alarme et relais en option La version de base a toujours un relais d' a larme. Les fonctions suivantes peuvent être délivrées via un relais : • Etat d' u n contact de seuil •...
Page 107: Délivrer La Grandeur Réglante D'un Régulateur
Liquiline System CA80AM Configuration Délivrer la grandeur réglante d'un régulateur Pour délivrer une grandeur réglante de régulateur via un relais, celui-ci est modulé. Le relais est attiré (impulsion, t ), puis retombe (pause, t Fonction="Régulateur" Fonction Options Info Source de données Options Sélectionnez le régulateur qui doit servir de source de...
Page 108 Configuration Liquiline System CA80AM Fréq.Imp.Var. (fréquence d' i mpulsion variable) : Ici, des impulsions de longueur constante (t ) sont émises et la pause entre les impulsions varie (t ). A une fréquence maximale, t Application typique : pompe doseuse Fonction="Régulateur"...
Page 109 Liquiline System CA80AM Configuration Délivrer des messages de diagnostic via le relais Vous pouvez délivrer deux sortes de messages de diagnostic via le relais : Messages de diagnostic de l' u ne des 4 classes Namur (--> voir chap. "Ajustement des informations de diagnostic" pour plus de détails sur les classes Namur) Messages de diagnostic que vous avez individuellement affectés à...
Page 110: Délivrer L'état D'une Fonction De Nettoyage
Configuration Liquiline System CA80AM Délivrer l'état d'une fonction de nettoyage Fonction="Nettoyage" (pour les capteurs) Fonction Options Info Affectation Options Vous pouvez indiquer ici comment une fonction de • Aucun nettoyage doit être affichée pour le relais d' a larme. • Nettoyage 1 - Eau Vous pouvez définir les programmes de nettoyage sous :...
Page 111 Liquiline System CA80AM Configuration 10.6.4 EtherNet/IP Déterminer les valeurs de process à délivrer via la communication EtherNet/IP. Vous pouvez définir un maximum de 16 variables d' a ppareil analogiques (AI) : ‣ Déterminez la source de données. Vous pouvez choisir entre l' a nalyseur, des entrées capteur, des entrées binaires et des régulateurs.
Page 112: Fonctions Additionnelles
Configuration Liquiline System CA80AM 10.7 Fonctions additionnelles 10.7.1 Contacts de seuil Il existe plusieurs manières de configurer un contact de seuil : • Affectation d' u n point d' e nclenchement et de déclenchement • Affectation d' u ne temporisation à l' e nclenchement et au déclenchement pour un relais •...
Page 113 Liquiline System CA80AM Configuration Valeur mesurée en fonction de la Source de données Source de données Valeur mesurée Oxygène (amp.) Options • Température Oxygène (opt. câble fixe) • Pression partielle • Concentration liquide • Saturation • Valeur brute nA (uniquement Oxygène (amp.)) •...
Page 114 Configuration Liquiline System CA80AM En assignant la grandeur réglante du régulateur à un contact de seuil, vous pouvez surveiller la grandeur réglante (par ex. configurer une alarme du temps de dosage). Chemin : Menu/Configurer/Fonctions/Contacts seuil/Contacts seuil 1 à 8 Fonction...
Page 115 Liquiline System CA80AM Configuration Chemin : Menu/Configurer/Fonctions/Contacts seuil/Contacts seuil 1 à 8 Fonction Options Info Seuil Réglages Mode fonctionnement = "Au delà du seuil de contrôle" ou Dépend de la valeur mesurée "En dessous du seuil de contrôle" a0018080 Fig. 74: Dépassement par excès (A) et par défaut (B) d' u n seuil (sans hystérésis et temporisation au démarrage)
Page 116 Configuration Liquiline System CA80AM Chemin : Menu/Configurer/Fonctions/Contacts seuil/Contacts seuil 1 à 8 Fonction Options Info Gamme valeur basse Réglages Mode fonctionnement = "Dans la gamme de contrôle" ou Dépend de la valeur mesurée "En dehors de la gamme de contrôle"...
Page 117 Liquiline System CA80AM Configuration Chemin : Menu/Configurer/Fonctions/Contacts seuil/Contacts seuil 1 à 8 Fonction Options Info Démarrer tempo 0 à 9999 s Mode fonctionnement = "Dans la gamme de contrôle" ou "En dehors de la gamme de contrôle", "Au delà du seuil de Réglage par défaut...
Page 118: Régulateur
Configuration Liquiline System CA80AM 10.7.2 Régulateur Structure du régulateur dans la représentation de Laplace a0015007 Fig. 78: Diagramme de principe de la structure du régulateur Zone neutre Partie intégrale Limitation de la sortie Partie différentielle   Gain (valeur P) Constante de temps d' a mortissement avec = 0 à...
Page 119: Configuration
Liquiline System CA80AM Configuration Configuration Prenez les décisions suivantes lorsque vous configurez un régulateur : Dans quelle catégorie votre process peut-il être assigné ? -->Type process La grandeur mesurée (grandeur du régulateur) peut-elle être influencée dans une direction ou dans les deux directions ? Régulateur unilatéral ou bilatéral, -->Type régulateur...
Page 120 Configuration Liquiline System CA80AM Chemin : Menu/Configurer/Fonctions additionnelles/Régulateur 1 ou Régulateur 2 Fonction Options Info Régulateur désactivé Options En combinaison avec le module DIO, vous pouvez • Aucun sélectionner un signal d' e ntrée binaire, par ex. provenant • Entrées binaires d' u n capteur de position inductif, comme source pour •...
Page 121 Liquiline System CA80AM Configuration Chemin : Menu/Configurer/Fonctions additionnelles/Régulateur 1 ou Régulateur 2 Fonction Options Info Type régulateur Options Selon l' a ctionneur connecté, vous influencez le process • PID unilatéral dans une seule direction (par ex. chauffage) ou dans • PID bilatéral deux directions (par ex.
Page 122 Configuration Liquiline System CA80AM Chemin : Menu/Configurer/Fonctions additionnelles/Régulateur 1 ou Régulateur 2 Fonction Options Info Grandeur réglée Source de données Options Déterminez l' e ntrée ou la sortie qui doit être la source de • Capteurs données pour la grandeur réglée.
Page 123 Liquiline System CA80AM Configuration Chemin : Menu/Configurer/Fonctions additionnelles/Régulateur 1 ou Régulateur 2 Fonction Options Info Grandeur de perturbation En option, code upgrade nécessaire En cas de régulation "Ecoulement milieu" (inline), il peut arriver que le débit ne soit pas constant. Dans certaines circonstances, de fortes fluctuations sont possibles.
Page 124 Configuration Liquiline System CA80AM Chemin : Menu/Configurer/Fonctions additionnelles/Régulateur 1 ou Régulateur 2 Fonction Options Info Source de données Options Déterminez l' e ntrée ou la sortie qui doit être la source de • Capteurs données pour la grandeur de perturbation.
Page 125 Liquiline System CA80AM Configuration Chemin : Menu/Configurer/Fonctions additionnelles/Régulateur 1 ou Régulateur 2 Fonction Options Info 0,1 à 999,9 s Constante de temps pour feedback anti-windup Plus la valeur est faible, plus l' i nhibition de l' i ntégrateur Réglage par défaut est élevée.
Page 126 Configuration Liquiline System CA80AM Chemin : Menu/Configurer/Fonctions additionnelles/Régulateur 1 ou Régulateur 2 Fonction Options Info Gamme de réglage et Gamme de tolérance autour de la valeur de consigne, qui réglage par défaut empêche les petites oscillations autour de la valeur de Symétrie process=...
Page 127: Programmes De Nettoyage Pour Les Capteurs
Liquiline System CA80AM Configuration Chemin : Menu/Configurer/Fonctions additionnelles/Régulateur 1 ou Régulateur 2 Fonction Options Info Mode manuel -100 ... 100 % Grandeur réglante pouvant être éditée, qui est délivrée en mode manuel. Réglage par défaut Sortie réelle Y Lecture seule Grandeur réglante réellement délivrée :...
Page 128: Nettoyage Standard
Configuration Liquiline System CA80AM Nettoyage standard Un nettoyage standard comprend par exemple le nettoyage d' u n capteur à l' a ir comprimé, comme pour le capteur à électrodes spécifiques. Chemin : Menu/Configurer/Fonctions additionnelles/Nettoyage/Nettoyage 1 ... 4/Nettoyage standard Fonction Options...
Page 129 Liquiline System CA80AM Configuration Chemoclean Plus Utilisez la fonction "Chemoclean Plus" par ex. pour des cycles de mesure dans des produits agressifs ou pour des nettoyages réguliers avec des acides, des bases ou des solutions de nettoyage spéciales. Chemin : Menu/Configurer/Fonctions additionnelles/Nettoyage/Nettoyage 1 ... 4/Chemoclean Plus/Config.
Page 130: Définition Du Cycle De Nettoyage
Configuration Liquiline System CA80AM La sonde rétractable pneumatique est actionnée via une vanne 2 voies avec de l' a ir comprimé. La sonde prend ainsi soit la position 0 ("mesure" - capteur dans le produit) ou la position 1 ("maintenance" - capteur dans la chambre de rinçage). Les produits tels que l' e au, les acides ou les bases sont délivrés par des vannes ou des pompes.
Page 131: Autres Réglages Et Nettoyages Manuels
Liquiline System CA80AM Configuration Autres réglages et nettoyages manuels Chemin : Menu/Configurer/Fonctions additionnelles/Nettoyage/Nettoyage 1 ... 4 Fonction Options Info Signal de démarrage Options En plus d' u n nettoyage cyclique, vous pouvez également • Signaux de bus utiliser un signal d' e ntrée pour lancer un nettoyage en •...
Page 132: Fonctions Mathématiques
Configuration Liquiline System CA80AM 10.7.4 Fonctions mathématiques Outre les valeurs de process "réelles" délivrées par des capteurs physiques raccordés ou des entrées analogiques, les fonctions mathématiques peuvent calculer jusqu' à 6 valeurs de process "virtuelles". Les valeurs de process "virtuelles" peuvent être : •...
Page 133 Liquiline System CA80AM Configuration Redondance Cette fonction permet de surveiller deux ou trois capteurs redondants. La moyenne arithmétique est calculée à partir des deux valeurs mesurées les plus proches et délivrée comme valeur de redondance. Chemin : Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF 1 à 6/Mode/Redondance...
Page 134 Configuration Liquiline System CA80AM Valeur rH Pour calculer la valeur rH, il faut qu' u n capteur de pH et qu' u n capteur redox soient raccordés. Peu importe que vous utilisiez un capteur pH en verre, un capteur ISFET ou l' é lectrode pH d' u n capteur ISE.
Page 135: Conductivité Dégazée
Liquiline System CA80AM Configuration Conductivité dégazée Le dioxyde de carbone provenant de l' a ir peut contribuer à la conductivité d' u n produit. La conductivité dégazée est la conductivité du produit sans la partie engendrée par le dioxyde de carbone.
Page 136: Conductivité Différentielle
Configuration Liquiline System CA80AM Conductivité différentielle Vous pouvez soustraire deux valeurs de conductivité et utiliser le résultat pour un échangeur d' i ons, par exemple pour surveiller son rendement. Chemin : Menu/Configurer/Fonctions additionnelles/Fonctions mathématiques/MF 1 à 6/Mode/Conductivité différentielle Fonction Options...
Page 137: Valeur Ph Calculée
Liquiline System CA80AM Configuration Valeur pH calculée La valeur de pH peut être calculée à partir des valeurs mesurées de deux capteurs de conductivité sous des conditions de référence définies. Les domaines d' a pplication comprennent les centrales électriques, les générateurs de vapeur et l' e au d' a limentation de chaudière.
Page 138: Diagnostic Et Suppression Des
Diagnostic et suppression des défauts Liquiline System CA80AM Diagnostic et suppression des défauts En cas de message de diagnostic de la catégorie "F", le fond de l' é cran devient rouge. 11.1 Suppression des défauts - généralités 11.1.1 Suppression des défauts Un message de diagnostic apparaît à...
Page 139: Défauts Spécifiques À L'appareil
Liquiline System CA80AM Diagnostic et suppression des défauts 11.1.3 Défauts spécifiques à l'appareil Problème Cause possible Tests et/ou mesures correctives Des valeurs sont affichées Module mal câblé Vérifier les modules et le câblage. mais : Système d' e xploitation dans un état Mettre l' a ppareil hors tension puis à...
Page 140: Classification Des Messages De Diagnostic
Diagnostic et suppression des défauts Liquiline System CA80AM Problème Cause possible Tests et/ou mesures correctives Pas de signal de la sortie Module de base défectueux Vérifier avec une simulation de courant intégrée, courant raccorder le milliampèremètre directement à la sortie courant.
Page 141: Ajustement Du Comportement De Diagnostic
Liquiline System CA80AM Diagnostic et suppression des défauts 11.5.2 Ajustement du comportement de diagnostic Tous les messages de diagnostic sont affectés à une catégorie d' e rreurs spécifique en usine. Etant donné que d' a utres réglages peuvent être souhaités selon l' a pplication, il est possible de régler les catégories d' e rreur et leurs conséquences sur le point de mesure.
Page 142: Options De Configuration
Diagnostic et suppression des défauts Liquiline System CA80AM Options de configuration La liste des messages de diagnostic affichés dépend du chemin sélectionné. Il y a des messages spécifiques à l' a ppareil et des messages qui dépendent du capteur raccordé.
Page 143: Aperçu Des Informations De Diagnostic
Liquiline System CA80AM Diagnostic et suppression des défauts 11.6 Aperçu des informations de diagnostic 11.6.1 Messages de diagnostic généraux, spécifiques à l'appareil N° Message Réglages usine Tests ou mesures correctives Cat. Diag. Courant on/off défaut Autotest actif Autotest actif Simulation active •...
Page 144 Diagnostic et suppression des défauts Liquiline System CA80AM N° Message Réglages usine Tests ou mesures correctives Cat. Diag. Courant on/off défaut Batterie faible La batterie tampon de l' h orloge temps réel est faible Elle se situe sur le fond de panier. La date et l' h eure seront perdues en cas de coupure de courant.
Page 145 Liquiline System CA80AM Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Cat. Diag. Courant on/off défaut Expiration dosage Le liquid manager/seringue de dosage est arrivé à expiration. Causes possibles : • Barrière lumineuse défectueuse • Blocage ->...
Page 146 Diagnostic et suppression des défauts Liquiline System CA80AM N° Message Réglages usine Tests ou mesures correctives Cat. Diag. Courant on/off défaut Sortie sous limite La sortie courant n' e st pas atteinte La valeur mesurée est en dehors de la gamme de courant spécifiée...
Page 147 Liquiline System CA80AM Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Cat. Diag. Courant on/off défaut Reset paramètre ok Reset aux paramètres par défaut réalisé avec succès Configuration Mauvaise configuration du dispositif de prise d' é chantillons ->...
Page 148 Diagnostic et suppression des défauts Liquiline System CA80AM N° Message Réglages usine Tests ou mesures correctives Cat. Diag. Courant on/off défaut Avertissement liquides Liquides consommables, avertissement Surveillance du niveau ou durée de conservation La mesure est toujours possible. Causes possibles : •...
Page 149 Liquiline System CA80AM Diagnostic et suppression des défauts N° Message Réglages usine Tests ou mesures correctives Cat. Diag. Courant on/off défaut Pas d' é chantillon Débit entrant interrompu pendant l' a spiration • Tuyau d' a spiration bouché ou a des fuites •...
Page 150: Messages De Diagnostic Spécifiques Au Capteur
Diagnostic et suppression des défauts Liquiline System CA80AM N° Message Réglages usine Tests ou mesures correctives Cat. Diag. Courant on/off défaut Surcharge entrée cour. L' e ntrée courant est surchargée L' e ntrée courant est désactivée à partir de 23 mA pour cause de surcharge et automatiquement réactivée en cas de retour à...
Page 151: Registres
Liquiline System CA80AM Diagnostic et suppression des défauts 11.9 Registres 11.9.1 Registres disponibles Types de registres • Registres disponibles physiquement (tous sauf le registre général) • Aperçu de la base de données de tous les registres (=registre général) Registre Visible dans Entrées...
Page 152 Diagnostic et suppression des défauts Liquiline System CA80AM Diagnostic/Registres Fonction Options Info Aller à la date Entrée utilisateur Utilisez cette fonction pour aller directement à une • Aller à la date heure définie dans la liste. Cela vous évite de devoir faire •...
Page 153 Liquiline System CA80AM Diagnostic et suppression des défauts Vous pouvez visualiser graphiquement sur l' a fficheur vos entrées de registre ("Afficher tracé"). Vous pouvez également adapter l' a ffichage à vos exigences individuelles : • Si vous appuyez sur le navigateur dans l' a ffichage graphique, vous accédez à des options supplémentaires comme le zoom et le décalage x/y du graphe.
Page 154 Diagnostic et suppression des défauts Liquiline System CA80AM Diagnostic/Registres Fonction Options Info Registres de données analyseur Registres de données pour les données des analyseurs par voie humide Registre de données SP1 Pour un appareil bivoie, le registre de données SP2 est également affiché.
Page 155 Liquiline System CA80AM Diagnostic et suppression des défauts Diagnostic/Registres Fonction Options Info Temps enregistrement Lecture seule Indique les jours, les heures et les minutes jusqu' à ce que restant le registre soit plein. Respectez les instructions de sélection du type de mémoire dans le menu Configuration générale/Registres (-->...
Page 156: 11.10 Informations Système
Diagnostic et suppression des défauts Liquiline System CA80AM 11.10 Informations système Diagnostic/Information système Fonction Options Info Désignation de l' a ppareil Lecture seule Tag individuel de l' a ppareil, --> "Configuration générale" Réglage par défaut Analyseur_numéro de série Référence de commande Lecture seule Cette référence permet de commander un hardware...
Page 157 Liquiline System CA80AM Diagnostic et suppression des défauts Diagnostic/Information système Fonction Options Info Etat flacon Lecture seule Indique l' é tat spécifiant si un flacon est disponible. • Solution de nettoyage • Solution standard 1 • Réactif RB, connexion R1 •...
Page 158: 11.11 Simulation
Diagnostic et suppression des défauts Liquiline System CA80AM 11.11 Simulation A des fins de test, vous pouvez simuler des valeurs aux entrées et aux sorties : • Valeurs de courant aux sorties courant • Valeurs mesurées aux entrées Diagnostic/Simulation Fonction...
Page 159: 11.12 Test Système
Liquiline System CA80AM Diagnostic et suppression des défauts Diagnostic/Simulation Fonction Options Info Sim. température Options Si vous simulez la valeur mesurée de température, cela • On est indiqué dans l' a ffichage par une icône de simulation • Off devant la température.
Page 160: 11.13 Reset
Diagnostic et suppression des défauts Liquiline System CA80AM Diagnostic/Test système Fonction Options Info Automatique Le chauffage est activé et désactivé automatiquement en fonction de la température extérieure. Chauffage de tuyau analyseur Test du chauffage de tuyau (de la pompe à l' a nalyseur).
Page 161: Informations Sur Les Durées De
Liquiline System CA80AM Diagnostic et suppression des défauts 11.14 Informations sur les durées de fonctionnement Diagnostic/Info temps fonctionnement Fonction Options Info Durée fonctionnement éléments filtrants Eléments filtrants Lecture seule Affiche la durée d' u tilisation en jours Durée de fonctionnement photomètre Photomètre...
Page 162: 11.15 Historique Du Firmware
Diagnostic et suppression des défauts Liquiline System CA80AM 11.15 Historique du firmware Date Version Modifications du software Documentation : Edition 03/2015 01.05.02 Extension BA01240C/14/FR/02.15 • Chemoclean Plus BA01245C/14/FR/02.15 • Fonction Calendrier pour le nettoyage • Conductivité : – Nouveau capteur : CLS82D –...
Page 163: Maintenance
Liquiline System CA80AM Maintenance Maintenance AVERTISSEMENT Pression et température de process, contamination, tension électrique Danger ! Risque de blessures graves pouvant entraîner la mort ! ‣ Mettez l' a ppareil hors tension avant de l' o uvrir. ‣ Les contacts de commutation peuvent être alimentés par des circuits séparés. Mettez ces circuits hors tension avant de travailler sur les bornes de raccordement.
Page 164: Nettoyage
Maintenance Liquiline System CA80AM 12.1 Nettoyage ATTENTION Risque de blessure par des projections de réactifs ‣ Nettoyez le système avant chaque remplacement de consommables. 12.1.1 Boîtier Nettoyez la face avant de l' a ppareil uniquement à l' a ide de produits de nettoyage vendus dans le commerce.
Page 165: Collecteur D'échantillons (En Option)
Liquiline System CA80AM Maintenance 6. Ouvrez tous les flacons de produits chimiques et retirez les tuyaux avec précaution.  Ouvrez tous les flacons si vous voulez remplacer les seringues ou les tuyaux. 7. Séchez les extrémités des tuyaux avec un essuie-tout propre.
Page 166: Remplacement Des Réactifs, De La Solution Standard Et De La Solution De Nettoyage
Liquiline System CA80AM 12.2 Remplacement des réactifs, de la solution standard et de la solution de nettoyage Intervalle de remplacement pour CA80AM avec groupe froid : Réactif CY80AM Tous les 3 mois Solution standard CY80AM Tous les 6 mois (typiquement ; selon l' i ntervalle d' é talonnage) Solution de nettoyage CY800 Tous les 6 mois (typiquement ;...
Page 167: Etalonnage Du Point Zéro
Liquiline System CA80AM Maintenance 14. Après l' é talonnage, retournez à "MODE/Continuer mode automatique" ou "MODE/Démarrer mode automatique" pour redémarrer un nouveau cycle de mesure. 12.3 Etalonnage du point zéro 1. Appuyez sur la touche "MODE". Passez en mode manuel si vous n' y êtes pas déjà.
Page 168: Remplacement Des Tuyaux
Maintenance Liquiline System CA80AM 12.4 Remplacement des tuyaux Recommandation pour l' i ntervalle de remplacement des tuyaux : • C-Flex, blanc Tous les 12 mois Il vous faut les pièces suivantes : • Tuyau C-Flex, ID 1,6 mm • Tuyau C-Flex, ID 3,2 mm Composant du kit de maintenance CAV800 •...
Page 169: Remplacement Du Filtre À Air
Liquiline System CA80AM Maintenance 12.5 Remplacement du filtre à air Périodicité de nettoyage du filtre à air : • Dépend de l' a pplication ; recommandation : tous les 6 mois Périodicité de remplacement du filtre à air : • Dépend de l' a pplication ; recommandation : tous les 12 mois Il vous faut les pièces suivantes :...
Page 170 Maintenance Liquiline System CA80AM 1. Rincez le système (voir chap. "Rinçage du système"). 2. Retirez les flacons et le bac à flacons. 3. Retirez le cache de la plaque porteuse. 4. Sélectionnez "Menu/Opération/Remplacement seringues/Sélection seringues". 5. Sélectionnez les seringue s que vous souhaitez remplacer, par ex. seringues 2 et 7 (10 ml) ou seringues 3 et 4 (2,5 ml).
Page 171: Mise Hors Service
Liquiline System CA80AM Maintenance 12.7 Mise hors service Si l' a nalyseur n' e st pas en service pendant plus de 5 jours, il doit être mis hors service pour éviter d' e ndommager l' a ppareil. Pour cela, procédez de la façon suivante : 1.
Page 172: Réparation
Réparation Liquiline System CA80AM Réparation 13.1 Pièces de rechange 111 117 128 a0023551 a0023552 a0023558 a0023560 Endress+Hauser...
Page 173 Liquiline System CA80AM Réparation a0023563 a0023564 Pos. Kit CA80 Référence Kit CA8x : transmetteur avec afficheur 71218395 • Kit instructions, pièces de rechange CA8x Kit CA8x/CAT860 : support mural 71218400 • Kit instructions, pièces de rechange CA8x Kit CA8x/CAT860 : bas du boîtier 71218402 •...
Page 174 Réparation Liquiline System CA80AM Pos. Kit CA80 Référence Kit CA8x : petit ventilateur 40x40 mm 71218481 • Kit instructions, groupe froid CA8x Kit CA8x : grand ventilateur Peltier 60x60 mm 71218482 • Kit instructions, groupe froid CA8x Kit CA8x : raccord de tuyau droit, 4 mm 71229910 •...
Page 175 Liquiline System CA80AM Réparation Pos. Kit CA80 Référence Kit CA8x : module de commande FXAB1 71218504 • Kit instructions, pièces électroniques CA8x Kit CA8x : convertisseur DC/DC 24V 71218505 • Kit instructions, pièces électroniques CA8x Kit CA8x : fond de panier CM44 71239304 •...
Page 176: Retour De Matériel
été commandé ou livré. En tant qu' e ntreprise certifiée ISO et conformément aux directives légales, Endress+Hauser est tenu de suivre des procédures définies en ce qui concerne les appareils retournés ayant été en contact avec le produit.
Page 177: Accessoires
Liquiline System CA80AM Accessoires Accessoires Vous trouverez ci-dessous les principaux accessoires disponibles à la date d' é dition de la présente documentation. Pour les accessoires non mentionnés ici, adressez-vous à votre SAV ou agence Endress+Hauser. 14.1 Dispositif de préparation des échantillons Liquiline System CAT810 •...
Page 178: Kit De Maintenance Cav800
Accessoires Liquiline System CA80AM 14.2.3 Solution de nettoyage CY800 • Récipient de 500 ml (16.91 fl.oz.) ; réf. CY800-AA11 14.3 Kit de maintenance CAV800 Kit de maintenance CAV800 pour CA80 • Solution standard – Seringues, 4 x 2,5 ml et 8 x 10 ml, avec support adapté...
Page 179: Câble De Mesure
Liquiline System CA80AM Accessoires Kit pour l' a jout d' u n deuxième analyseur en aval • Vanne pour la commutation du flux d' é chantillon • Tuyaux, raccords • Code upgrade • Réf. CAZ800-AAM1 14.6 Câble de mesure Câble de mesure CYK81 •...
Page 180: Electrodes De Ph En Émail
Accessoires Liquiline System CA80AM Orbipac CPF81D • Capteur de pH compact pour installation intégrée ou immergée dans l' e au industrielle et les eaux usées • Commande selon la structure du produit (--> Configurateur en ligne, www.fr.endress.com/cpf81d) • Information technique TI00191C 14.7.2 Electrodes de pH en émail...
Page 181: Capteurs De Ph Isfet
Liquiline System CA80AM Accessoires 14.7.4 Capteurs de pH ISFET Tophit CPS471D • Capteur ISFET stérilisable et autoclavable avec technologie Memosens • Pour l' i ndustrie agroalimentaire et pharmaceutique, l' i ngénierie de process, le traitement de l' e au et les biotechnologies •...
Page 182 Accessoires Liquiline System CA80AM 14.7.6 Capteurs de conductivité, mesure inductive Indumax CLS50D • Capteur de conductivité inductif hautement résistant pour des applications standard, Ex et haute température • Protocole Memosens • Commande selon la structure du produit (--> Configurateur en ligne, www.fr.endress.com/cls50d)
Page 183: Capteurs D'oxygène
Liquiline System CA80AM Accessoires 14.7.8 Capteurs d'oxygène Oxymax COS51D • Capteur ampérométrique pour l' o xygène dissous, avec technologie Memosens • Commande selon la structure du produit (--> Configurateur en ligne, www.fr.endress.com/cos51d) • Information technique TI00413C Oxymax COS61D • Capteur d' o xygène optique pour la mesure dans les eaux usées et l' e au industrielle •...
Page 184: Capteurs De Cas Et De Nitrates
Accessoires Liquiline System CA80AM Turbimax CUS52D • Capteur Memosens hygiénique pour la mesure de turbidité dans l' e au potable, l' e au industrielle et les utilités • Avec protocole Memosens • Commande selon la structure du produit (--> Configurateur en ligne, www.fr.endress.com/cus52d) •...
Page 185 Liquiline System CA80AM Accessoires Kit CM444/CM448/CM444R/CM448R/CSF48/CA80 : Module d' e xtension 4AO • 4 x sortie analogique 0/4 à 20 mA • Réf. 71135633 Kit CM444/CM448/CM444R/CM448R/CSF48/CA80 : Module d' e xtension 2DS • 2 x capteur numérique, Memosens • Réf. 71135631...
Page 186: Firmware Et Codes Upgrade
Accessoires Liquiline System CA80AM Kit CM442/CM444/CM448/CM442R/CM444R/CM448R/CSF48/CA80 : • Module d' e xtension ETH • Modbus TCP (+ configuration Ethernet) • Réf. 71279809 Kit CM442/CM444/CM448/CM442R/CM444R/CM448R/CSF48/CA80 : • Module d' e xtension ETH • EtherNet/IP (+ configuration Ethernet) • Référence sur demande 14.8.2 Firmware et codes upgrade...
Page 187: 14.10 Autres Accessoires
Liquiline System CA80AM Accessoires 14.10 Autres accessoires Carte SD • Industrial Flash Drive, 1 Go • Réf. 71110815 Endress+Hauser...
Page 188: Caractéristiques Techniques
Caractéristiques techniques Liquiline System CA80AM Caractéristiques techniques 15.1 Entrée 15.1.1 Grandeurs mesurées -N, NH , NH [mg/l, ppm] 15.1.2 Gamme de mesure CA80AM-AAA1 : 0,05 à 20 mg/l NH CA80AM-AAA2 : 0,5 à 50 mg/l NH CA80AM-AAA3 : 1 à 100 mg/l NH 15.1.3 Types d'entrée...
Page 189: Spécifications De Câble (Pour Capteurs Optionnels Avec Technologie Memosens)
Liquiline System CA80AM Caractéristiques techniques 15.1.7 Spécifications de câble (pour capteurs optionnels avec technologie Memosens) Type de câble Câble de données Memosens CYK10 ou câble capteur surmoulé, chacun avec cosses ou connecteur rond M12 (en option) Longueur de câble Max. 100 m (330 ft) 15.2...
Page 190: Sorties Courant, Actives
Caractéristiques techniques Liquiline System CA80AM 15.2.3 Charge max. 500  15.2.4 Mode de transmission Linéaire 15.3 Sorties courant, actives 15.3.1 Etendue de mesure 0 à 23 mA 15.3.2 Caractéristique du signal Linéaire 15.3.3 Spécification électrique Tension de sortie Max. 24 V...
Page 191: Sorties Relais
Liquiline System CA80AM Caractéristiques techniques 15.4 Sorties relais 15.4.1 Spécification électrique Types de relais • 1 contact inverseur unipolaire (relais d' a larme) • 2 ou 4 contacts inverseurs unipolaires (en option avec modules d' e xtension) Pouvoir de coupure des relais...
Page 192: Données Spécifiques Au Protocole
Caractéristiques techniques Liquiline System CA80AM 15.5 Données spécifiques au protocole 15.5.1 Modbus RS485 Protocole RTU/ASCII Codes de fonction 03, 04, 06, 08, 16, 23 Support de diffusion pour codes de fonction 06, 16, 23 Données de sortie 16 valeurs mesurées (valeur, unité, état), 8 valeurs numériques (valeur, état)
Page 193: Serveur Web
Liquiline System CA80AM Caractéristiques techniques Connexions (max.) Explicit message Multicast 3 consumers Minimum RPI 100 ms (par défaut) Maximum RPI 10000 ms Intégration système EtherNet/IP Rockwell Add-on profile Level 3 Données IO Input (T → O) Etat appareil et message de diagnostic prioritaire Valeurs mesurées :...
Page 194: Alimentation
Caractéristiques techniques Liquiline System CA80AM 15.6 Alimentation 15.6.1 Tension d'alimentation L' a nalyseur est équipé d' u n connecteur avec une longueur de câble de 5 m (16 ft). • 100 à 120 VAC / 200 à 240 VAC ± 10% 24 VDC ±...
Page 195: Raccordement Des Capteurs (En Option)
15.7 Performances 15.7.1 Erreur de mesure CA80AM-AAA1 : 0,05 à 20 mg/l NH ± 2 % de la valeur affichée + 0,05 mg/l NH CA80AM-AAA2 : 0.5 à 20 mg/l NH ± 2 % de la valeur affichée + 0,05 mg/l NH >...
Page 196: Environnement
Caractéristiques techniques Liquiline System CA80AM 15.7.3 Erreur de mesure des entrées et sorties courant Ecarts de mesure typiques : < 20 μA (pour valeurs de courant < 4 mA) < 50 μA (avec valeurs de courant 4 à 20 mA) à...
Page 197: Process
Liquiline System CA80AM Caractéristiques techniques 15.8.2 Température de stockage -20 à 60 °C (-4 à 140 °F) 15.8.3 Humidité 10 à 95%, sans condensation 15.8.4 Indice de protection IP55 (armoire, socle de l' a nalyseur) 15.8.5 Compatibilité électromagnétique Emissivité et immunité aux interférences selon EN 61326-1: 2013, classe A pour l' i ndustrie 15.8.6 Sécurité...
Page 198: 15.10 Construction Mécanique
Caractéristiques techniques Liquiline System CA80AM 15.10 Construction mécanique 15.10.1 Dimensions Voir chapitre "Montage". 15.10.2 Poids Poids avec groupe froid Poids sans groupe froid Version armoire 42 kg (92.6 lbs) 39,5 kg (87.1 lbs) Version ouverte 34 kg (74.96 lbs) 31,5 kg (69.45 lbs) Armoire au sol 75 kg (165.3 lbs)
Page 199 Liquiline System CA80AM Caractéristiques techniques Parties en contact avec le produit Seringues Plastique PP et élastomère TPE Liquid manager Plastique PP et élastomère FKM Tuyaux C-Flex, NORPRENE Cuvette • Matériau extérieur • PP-GF30 • Fenêtre optique • Verre • Joint profilé...
Page 200: Index
Liquiline System CA80AM Index CEM ........197 Cétagories d' e rreur .
Page 201 Liquiline System CA80AM Contenu de la livraison....17 Erreur de mesure Contrôle Entrées capteur ..... . 195 Fonctionnement .
Page 202 Liquiline System CA80AM Mise en service Langue ....... 59 Identification Mise sous tension de l' a ppareil .
Page 203 Liquiline System CA80AM Pose des câbles ......29 Programmes de nettoyage....127 Sécurité...
Page 204 www.addresses.endress.com...

Endress+Hauser CA80AM Manuel De Mise En Service

Liens rapides

Manuels Connexes pour Endress+Hauser CA80AM

Sommaire des Matières pour Endress+Hauser CA80AM

Table des Matières
