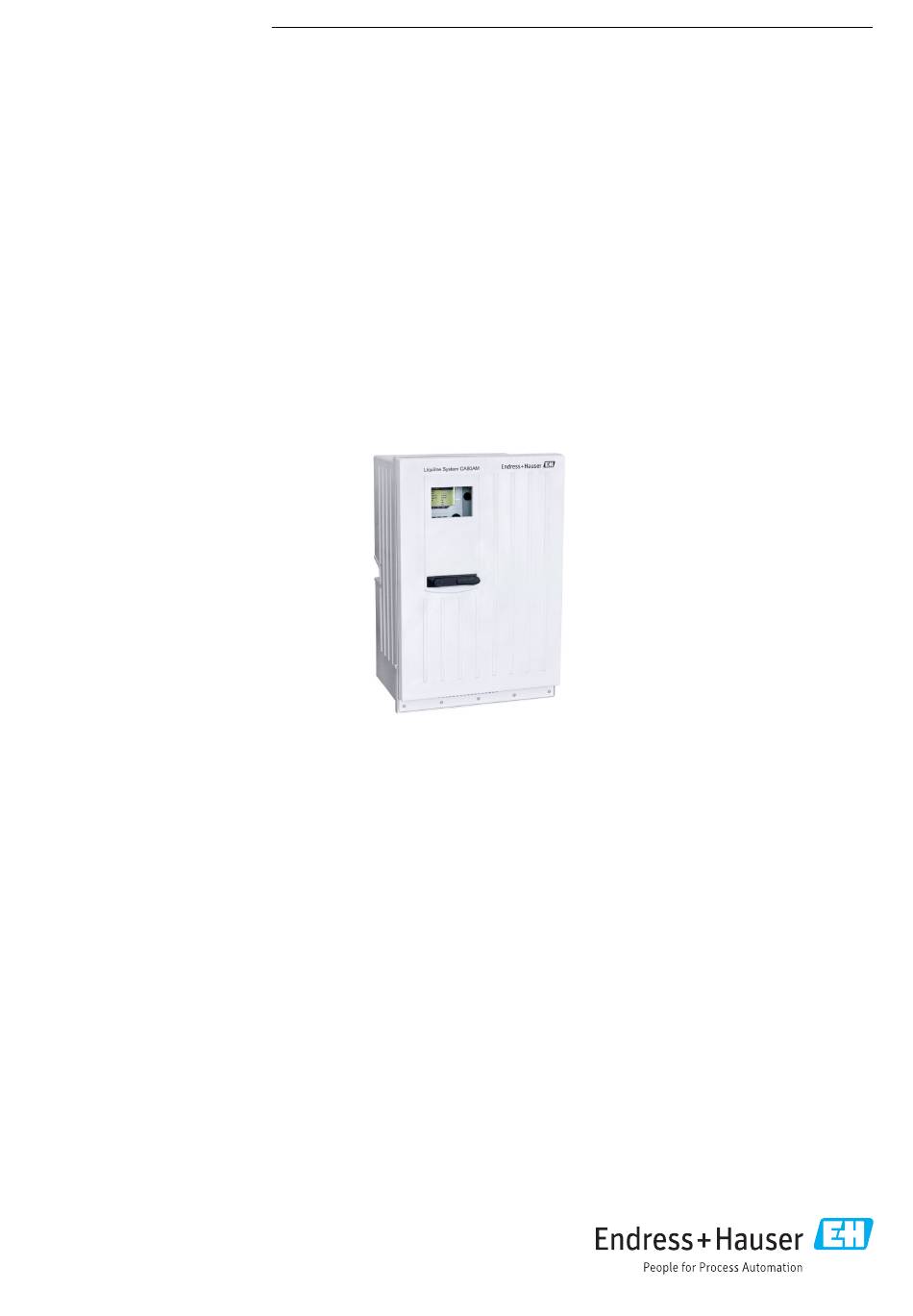

TI01111C/07/FR/05.17
Transmetteur intégré avec technologie Memosens numérique, jusqu' à 2 voies
de mesure
Domaines d'application
• Bus de terrain numériques (Modbus TCP ou Modbus RS485)
et serveur web intégré
• Surveillance et optimisation des rendements épuratoires des
stations d' é puration municipales et industrielles
• Surveillance des eaux à la sortie des stations d' é puration à
des fins de documentation
• Surveillance et optimisation des bassins d' a ération
Products
Information technique
Liquiline System CA80AM
Analyseur colorimétrique pour l' a mmonium
Solutions
Principaux avantages
• Transformation simple en station de mesure grâce au
raccordement de quatre capteurs Memosens maximum
• Etalonnage et nettoyage automatiques
• Intervalles de mesure, de nettoyage et d' é talonnage
configurables par l' u tilisateur
• Groupe froid en option pour augmenter la durée de
conservation des réactifs
• Coûts de maintenance réduits grâce à la longue durée de
conservation des réactifs
• Gammes de mesure modifiables par l' u tilisateur
Services
