5 Programmation
!
28
5.2 Construction et utilisation de la matrice
Remarque !
• Tenir absolument compte des remarques générales à la page 29.
• Vue d'ensemble de la matrice de programmation → page 71
• Description détaillée de toutes les fonctions → page 72 et suivantes.
La matrice de programmation comprend deux niveaux, les groupes de fonctions et les fonctions. Les
groupes donnent "grossièrement" les possibilités de commande de l'appareil de mesure. A chaque
groupe est affecté un certain nombre de fonctions.
Par le choix du groupe on accède aux fonctions dans lesquelles ont lieu la commande ou le paramé-
trage de l'appareil de mesure.
Position HOME → F → Accès à la matrice de programmation
1.
2. Sélectionner le groupe de fonctions (par ex. SORTIE COURANT)
3. Sélectionner la fonction (par ex. CONSTANTE TEMPS)
Modifier paramètres/Entrer valeurs :
OS → Sélection/Entrée de : code de libération, paramètres, valeurs chiffrées
F → Mémorisation des entrées
4. Sortie de la matrice de programmation (retour à la position HOME) :
– Activer la touche Esc (X) pendant plus de 3 secondes → Retour direct
– Activer la touche Esc (X) à plusieurs reprises → Retour progressif
Esc
+
-
m
n

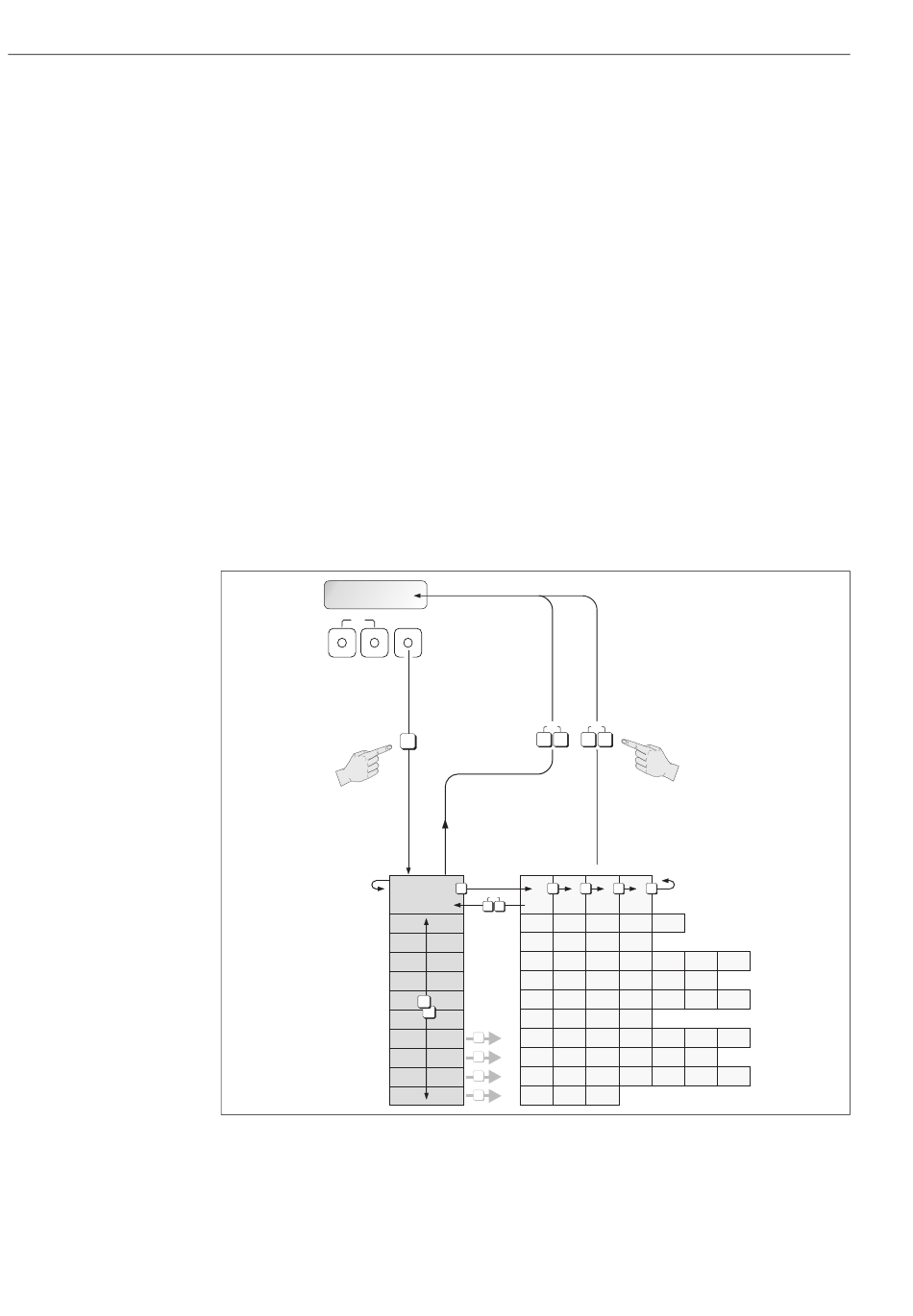

Fig. 22 : Sélection et configuration des fonctions (matrice de programmation) :
Exemple de paramétrage d'une fonction (modification de la langue d'affichage) :
➀
Accès à la matrice de programmation (touche F).
➁
Sélection du groupe FONCTIONNEMENT.
➂
Sélection de la fonction LANGUE, puis modifier la sélection de ENGLISH à FRANCAIS
valider F (le texte d'affichage apparait en langue française).
➃
Sortie de la matrice de programmation (activer X pendant plus de 3 secondes).
E
p
Esc
–
+
E
o
E E
Esc
– +
+
–
E
E
E
E
Proline Prowirl 72
> 3 s
Esc
–
+
E E E
P
et
Endress+Hauser
A0001142
