Proline Prowirl 72
!
Endress+Hauser
8. Fixer le câble de terre à la borne de terre (i) (seul. version séparée).
9. Rabattre le couvercle du compartiment de raccordement et serrer les vis (d).
10. Retirer le module d'affichage (b) et l'embrocher sur les rails de fixation (c).
Visser le couvercle du compartiment de l'électronique (a) sur le boîtier du transmetteur.
c
a

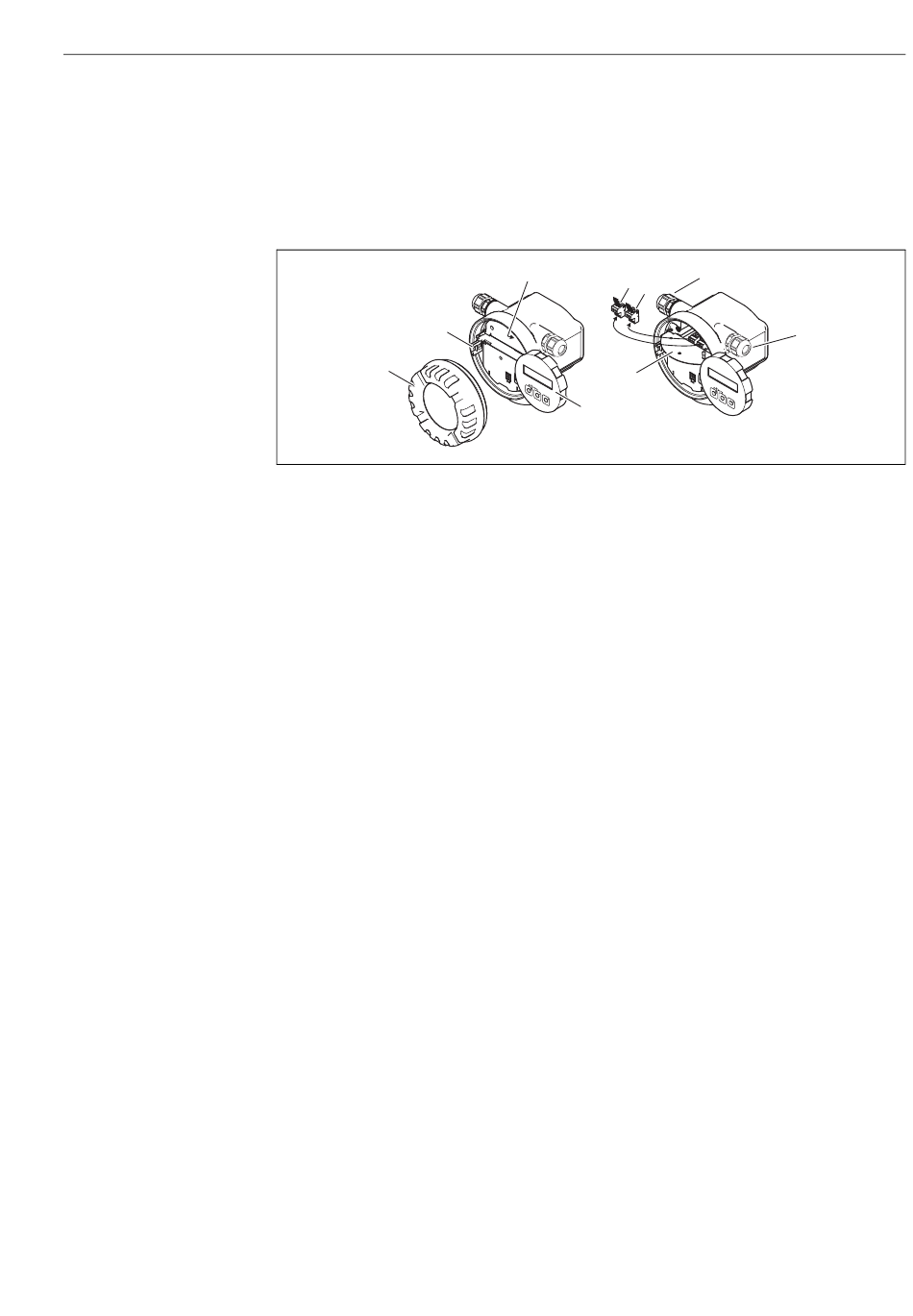

Fig. 15 : Manière de procéder lors du raccordement du transmetteur Non Ex / Ex i et Ex n
a Couvercle du compartiment de l'électronique
b Rail de fixation pour le module d'affichage
c Module d'affichage
d Couvercle compartiment de raccordement
e Raccord de câble pour câble d'alimentation/sortie courant
f Raccord pour câble sortie impulsion (en option)
g Connecteur de borne de raccordement pour alimentation/sortie courant
h Connecteur de raccordement pour sortie impulsion (en option)
Raccordement transmetteur version Ex d (→ fig. 16)
Remarque !
Tenir compte, lors du raccordement d'appareils certifiés Ex, des directives et schémas de raccorde-
ment dans les documentations Ex spécifiques, complémentaires au présent manuel.
1. Desserrer le crampon de sécurité (a) du couvercle du compartiment de raccordement
2. Visser le couvercle du compartiment de raccordement (b) du boîtier du transmetteur.
3. Insérer le câble pour l'alimentation/la sortie courant à travers l'entrée (c).
En option : faire passer le câble pour la sortie impulsion à travers l'entrée de câble (d).
Serrer fortement les entrées de câble (c / d) (voir aussi → page 26).
4.
5. Retirer les connecteurs - bornes de raccordement (e) du boîtier du transmetteur et raccorder
le câble pour l'alimentation/la sortie courant (voir → fig. 17).
En option : Retirer le connecteur de la borne de raccordement (f) du boîtier du transmetteur
et raccorder le câble pour la sortie impulsion (voir → fig. 17).
!
Remarque !
Les connecteurs des bornes de raccordement (e / f) sont embrochables c'est à dire ils peuvent
être retirés pour le raccordement des câbles du boîtier du transmetteur.
d
g h
d
b
4 Câblage
e
f
A0001895
23
