(5.9) COurSE dE LA TÊTE dE COuPE
Régler la course descendante de la tête de coupe. Pour vous
assurer que la lame n'entre en contact avec aucune pièce
de la base métallique de la machine, vous pouvez régler
la course descendante de la tête de coupe. Rabaissez la tête
de coupe et assurez-vous que la lame ne touche pas la base
de la machine. Lorsque la course descendante de la tête de
coupe doit être réglée :
• Desserrez le boulon de verrouillage qui maintient
la vis de butée pour course descendante. (Fig. 7)
• Tournez la vis de réglage (Fig. 7) dans le sens inverse
des aiguilles d'une montre pour réduire la course
descendante de la tête de coupe.
• Tournez la vis de réglage dans le sens des aiguilles
d'une montre pour augmenter la course descendante
de la tête de coupe.
• Resserrez le boulon de la vis de réglage lorsque
vous obtenez la course descendante voulue.
(5.10) réGLAGE dE L'ANGLE dE COuPE
remarque : L'étau arrière peut être orienté à 45
À sa sortie d'usine, l'étau arrière est réglé sur 0
de la lame). Le matériau s'y trouvant alors sera coupé à l'équerre
par la lame. Pour des coupes d'angles, l'étau peut être orienté
facilement et de manière précise (au maximum)
grâce au rapporteur figurant sur l'étau. (>5.10)
à 45
0
Orienter l'étau arrière :
• Desserrez les deux (2) vis à tête creuse M10 (Fig. 8)
• Orientez l'étau en fonction de l'angle souhaité.
• Resserrez fermement les vis à tête creuse
avec la clé hexagonale.
rEPOSITIONNEMENT dE L'éTAu
L'étau arrière peut être retiré de la base
de la machine et y être repositionné. (Fig. 9)

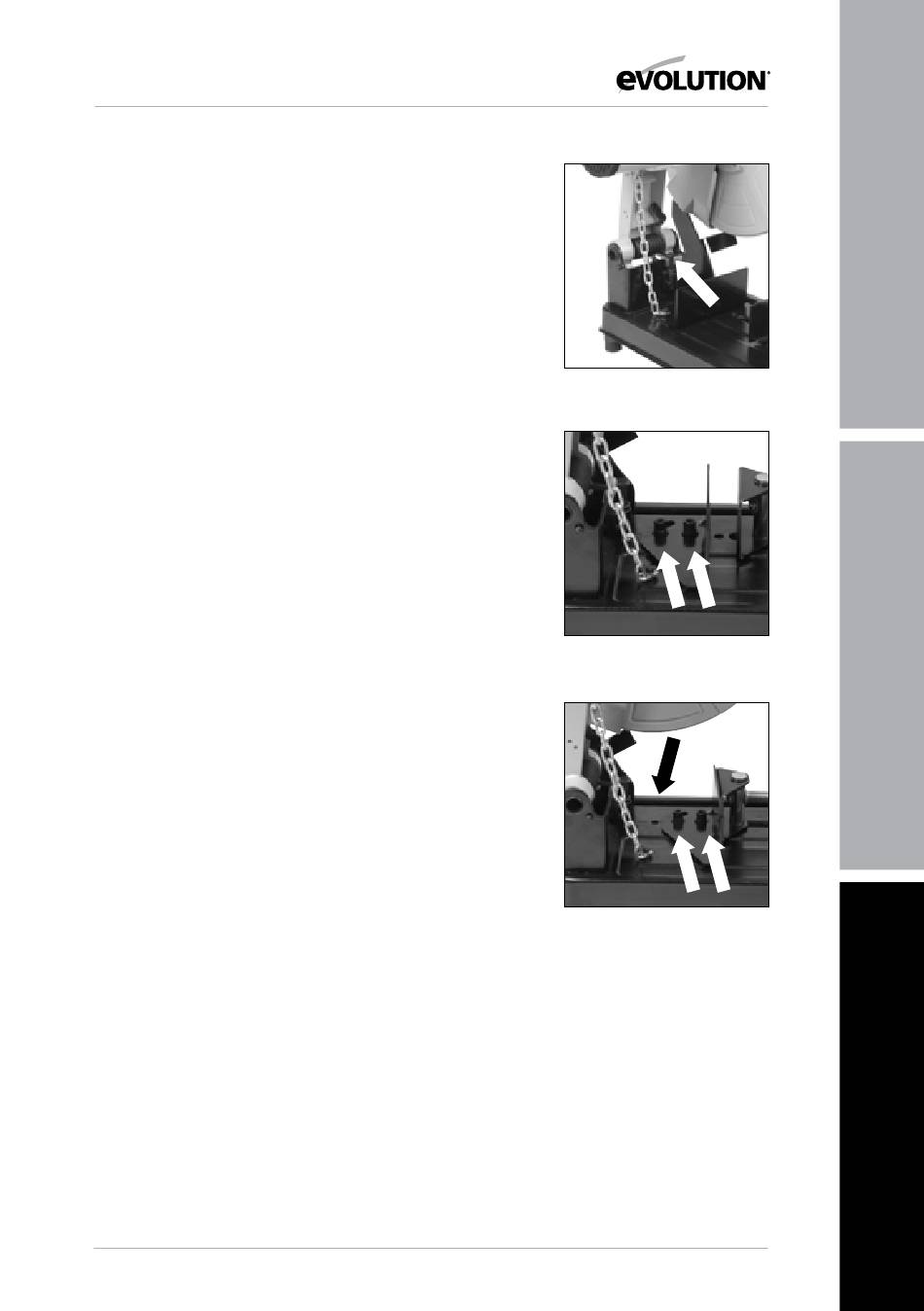

Fig. 7
.
0
Fig. 8
(soit à 90
0
0
Fig. 9
61
