3.6 PTC
Le coffret de commande offre une protection thermique, PTC, des
moteurs connectés.
1 2 3
8
8
7
M M
M M
9
9
Pos.
Description
L
1
1
L
2
2
L
3
3
4
N
5
Alimentation électrique
6
IO 242
7
Relais moteur
8
Protection moteur
9
PTC
M
Moteur
Informations connexes
2.3.1 Branchement du câble d'alimentation
5.1 Caractéristiques électriques
4. Maintenance
Le module ne peut pas être réparé.
•
Contacter Grundfos. Si le module est défectueux, il faut le
remplacer
4.1 Inspection des fonctions du produit
Il est impératif de procéder à une inspection tous les cinq
ans pour garantir le bon fonctionnement du produit.
Procédure d'inspection recommandée :
1. S'assurer que le moteur peut démarrer, c.-à-d. qu'il est froid et
qu'il y a suffisamment d'eau dans la cuve.
2. Une fois les capteurs PTC connectés, démarrer le moteur et
vérifiez qu'il tourne.
3. Déconnecter l'alimentation du panneau.
4. Déconnecter les capteurs PTC de l'IO 242.
5. Reconnecter l'alimentation au panneau.
6. Essayer de démarrer le moteur et vérifier qu'il ne démarre pas,
puis s'assurer qu'il y a une alarme pour température de moteur
élevée.
4
6
5
7

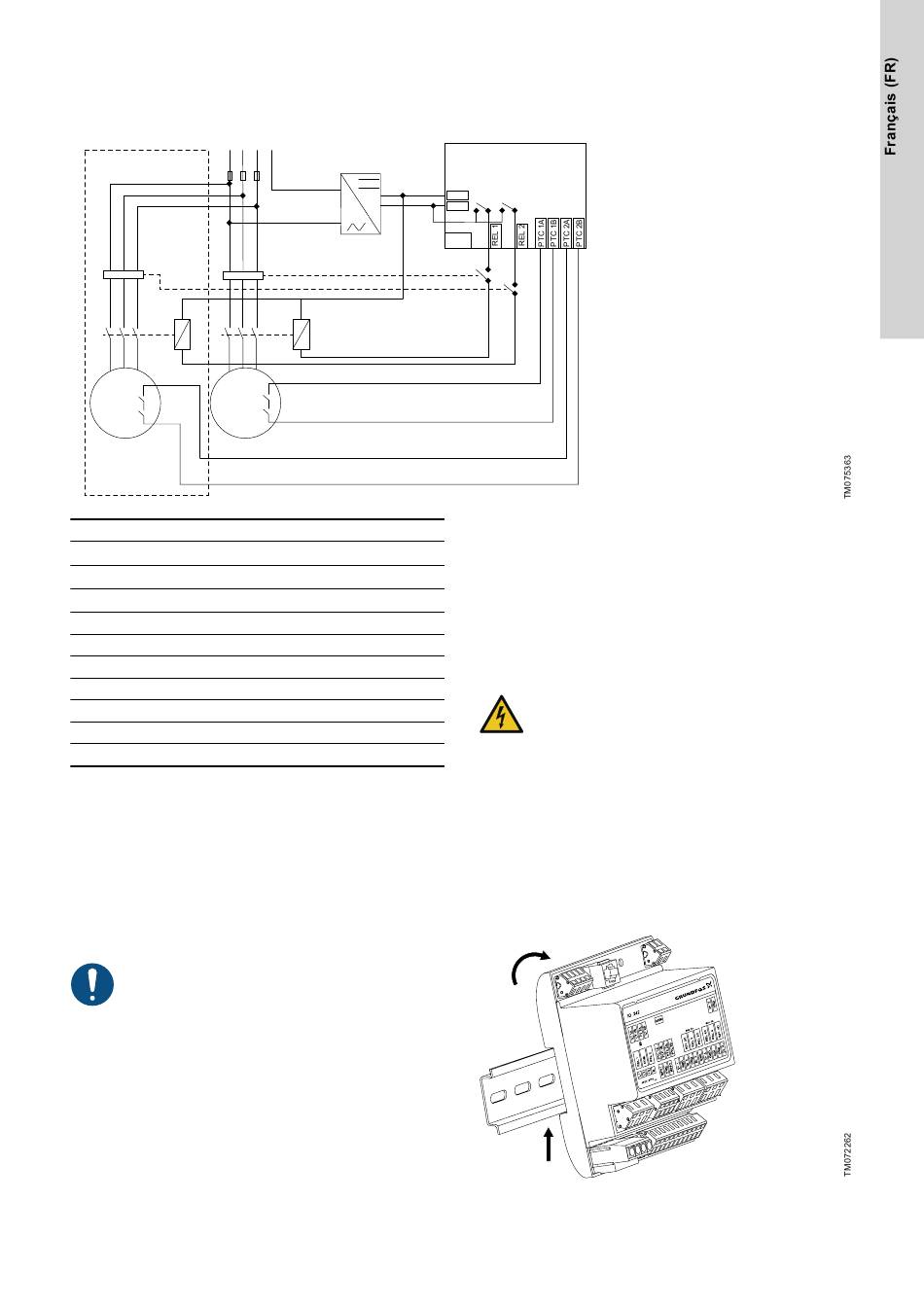

L'IO 242 est un sous-ensemble assurant l'arrêt sécurisé des
moteurs. La fonction PTC atteint le niveau de performance C,
catégorie 1, conformément à la norme ISO 13849. Le schéma
montre le câblage PTC recommandé pour l'IO 242.
IO 242
24 V
GND
COM
7. Déconnecter l'alimentation du panneau et reconnecter les
capteurs PTC de l'IO 242.
8. Effectuer une inspection visuelle pour s'assurer que le câblage
du PTC est correct.
9. Reconnecter l'alimentation au panneau.
4.2 Remplacement du module IO
AVERTISSEMENT
Choc électrique
Mort ou blessures graves
‐
Couper l'alimentation avant tout branchement électri-
que.
‐
S'assurer qu'elle ne risque pas d'être réenclenchée
accidentellement.
1. Désactiver l'alimentation électrique du produit et d'autres
composants dotés d'une alimentation externe.
2. Noter la connexion de borne de chaque fil pour s'assurer de
bien rétablir les connexions.
3. Déconnecter tous les fils.
4. Pousser délicatement le module vers le haut (1).
5. Dégager le module du rail (2).
2
1
Retrait du module IO 242
6. Installer le nouveau module.
55
