Montage du tablier de
coupe
1.
Garez la machine sur un sol plat et horizontal,
désengagez la PDF et serrez le frein de
stationnement.
2.
Avant de quitter la position d'utilisation, coupez
le moteur, enlevez la clé de contact et attendez
l'arrêt complet de toutes les pièces mobiles.
3.
Glissez le tablier de coupe sous la machine.
4.
Abaissez le levier de hauteur de coupe à la
position la plus basse.
5.
Soulevez l'arrière du tablier de coupe et guidez
les supports sur la tige de levage arrière
72).
6.
Pour les tabliers de coupe de 152 cm (60 po),
reposez les 2 ressorts de levage du tablier
(Figure
71).
7.
Fixez la tige de support avant au tablier de
coupe à l'aide de l'axe de chape et de la goupille
fendue
(Figure
70).
Remarque:
Pour les tabliers de 152 cm
(60 po), fixez les 2 tiges de support avant au
tablier de coupe à l'aide des 2 axes de chape et
des 2 goupilles fendues.
8.
Reposez la courroie du tablier de coupe sur la
poulie du moteur.
Remplacement du
déflecteur d'herbe
Modèles à tabliers de coupe
mécanosoudés seulement
Périodicité des entretiens: À chaque utilisation ou
une fois par jour—Vérifiez l'état du
déflecteur d'herbe.
ATTENTION
Si l'ouverture d'éjection n'est pas fermée, la
machine peut projeter des objets dans votre
direction ou celles d'autres personnes et
causer des blessures graves. Un contact avec
la lame est également possible.
N'utilisez jamais la machine sans le déflecteur
d'herbe, l'obturateur d'éjection ou le système
de ramassage.
1.
Désengagez le ressort du cran dans le support
de déflecteur et sortez la tige des supports
soudés du tablier, du ressort et du déflecteur
d'éjection
(Figure
73).
(Figure
1. Tige
2. Ressort
3. Déflecteur
2.
Enlevez le déflecteur s'il est endommagé ou
usé.
3.
Positionnez le nouveau déflecteur d'éjection
en plaçant les extrémités du support entre les
supports soudés du tablier, comme illustré à la
Figure
4.
Montez le ressort sur l'extrémité droite de la tige.
5.
Positionnez le ressort sur la tige comme illustré,
de sorte que l'extrémité la plus courte du ressort
sorte du dessous de la tige avant le coude et
passe par-dessus la tige à son retour.
6.
Soulevez le côté avec la boucle du ressort et
placez-le dans le cran du support de déflecteur
(Figure
56

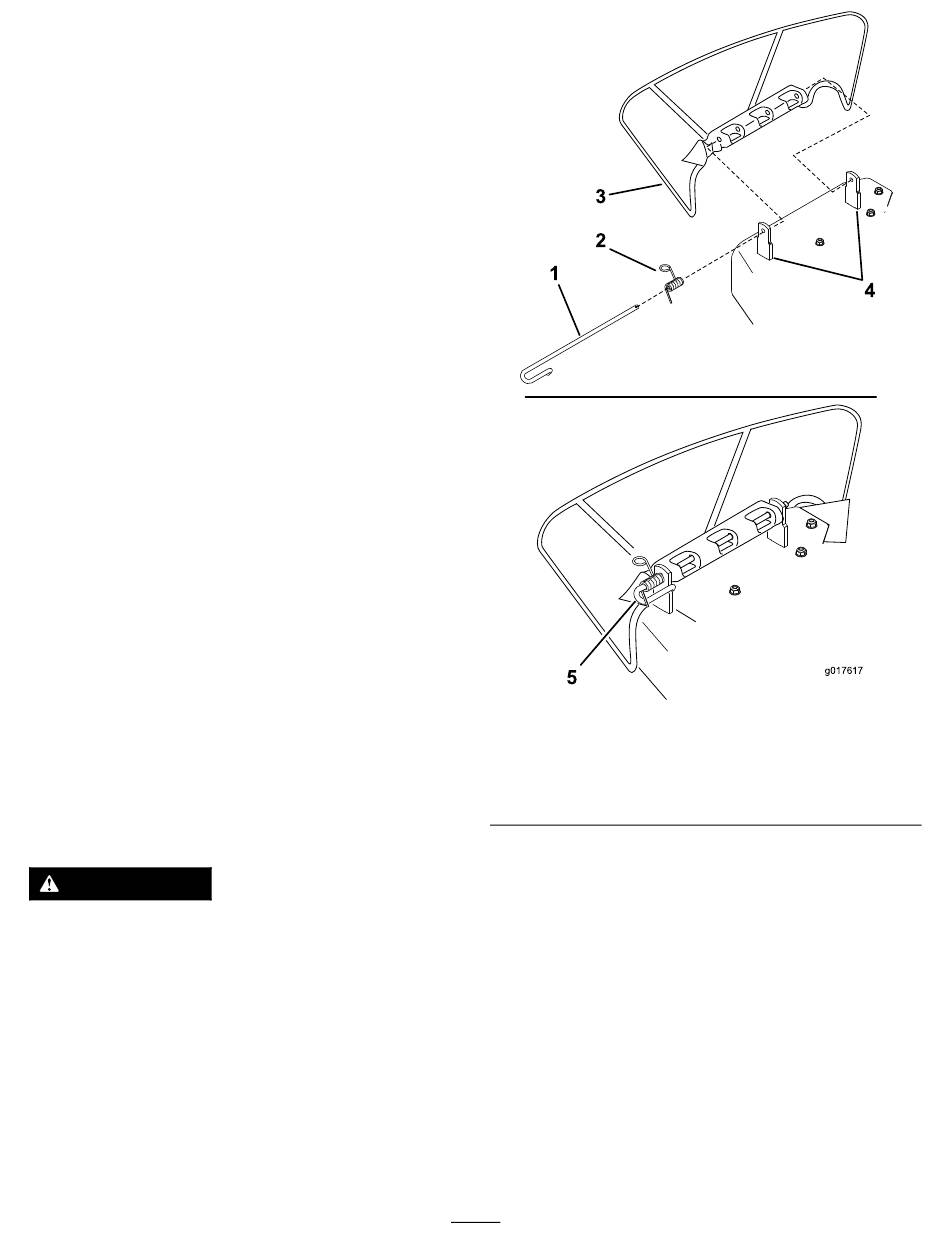

Figure 73
4. Supports du tablier
5. Ressort monté sur la tige
74.
74).
g017617
