KROHNE OPTIBAR LC 1010 C Notice Technique

KROHNE OPTIBAR LC 1010 C Notice Technique

Sonde de niveau immergeable à cellule de mesure céramique
Masquer les pouces Voir aussi pour OPTIBAR LC 1010 C:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
OPTIBAR LC 1010 C
OPTIBAR LC 1010 C
OPTIBAR LC 1010 C
OPTIBAR LC 1010 C

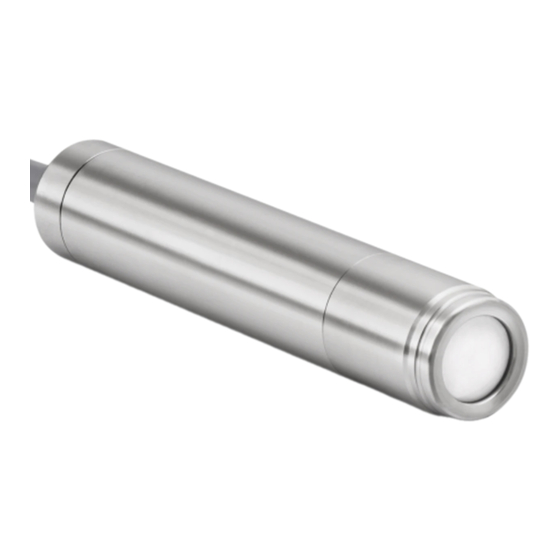

Sonde de niveau immergeable à cellule de mesure
céramique
•
Sonde de niveau robuste et extrêmement résistante aux surpressions, ø 22 mm
•
Échelles de mesure de 100 mbar (1 mH2O) à 10 bar (100 mH2O)
•
Convient aussi aux applications eaux usées, avec un câble TPE résistant à la
corrosion
© KROHNE 05/2016 - 4005230501 - TD OPTIBAR LC1010C fr
Notice technique
Notice technique
Notice technique
Notice technique

Publicité

Table des Matières
loading

Manuels Connexes pour KROHNE OPTIBAR LC 1010 C

Sommaire des Matières pour KROHNE OPTIBAR LC 1010 C

  • Page 1 Sonde de niveau robuste et extrêmement résistante aux surpressions, ø 22 mm • Échelles de mesure de 100 mbar (1 mH2O) à 10 bar (100 mH2O) • Convient aussi aux applications eaux usées, avec un câble TPE résistant à la corrosion © KROHNE 05/2016 - 4005230501 - TD OPTIBAR LC1010C fr...

  • Page 2: Table Des Matières

    SOMMAIRE OPTIBAR LC 1010 C 1 Caractéristiques produit 1.1 Sonde de niveau immergeable OPTIBAR LC 1010............3 2 Caractéristiques techniques 2.1 Caractéristiques techniques .................... 4 2.2 Dimensions et poids ......................7 2.3 Échelles de mesure......................8 3 Montage 3.1 Consignes générales de montage..................9 3.2 Utilisation prévue ......................

  • Page 3: Caractéristiques Produit

    CARACTÉRISTIQUES PRODUIT OPTIBAR LC 1010 C 1.1 Sonde de niveau immergeable OPTIBAR LC 1010 La sonde de niveau immergeable OPTIBAR LC 1010 est développée pour la mesure en continu du niveau de liquides dans l'industrie de l'eau et des eaux usées.

  • Page 4: Caractéristiques Techniques

    CARACTÉRISTIQUES TECHNIQUES OPTIBAR LC 1010 C 2.1 Caractéristiques techniques Les données suivantes sont fournies pour les applications générales. Si vous avez une • application spécifique, veuillez contacter votre agence de vente locale. • Des informations complémentaires (certificats, outils spéciaux, logiciels,...) et une documentation produit complète peuvent être téléchargées gratuitement de notre site...
  • Page 5 CARACTÉRISTIQUES TECHNIQUES OPTIBAR LC 1010 C Conditions de service Température Température Température Température Température nominale -40...+80°C / -4...+176°F Température ambiante -40…+85°C / -40...+185°F Ex i zone 0 : -20...+60°C / -4...+140°F à p = 0,8...1,1 bar Ex i à partir de la zone 1 : -25...+65°C / -4...+158°F Température de stockage...
  • Page 6 CARACTÉRISTIQUES TECHNIQUES OPTIBAR LC 1010 C Raccordements process Variantes de raccordement Filetage R 1/2" à l'arrière pour montage dans un doigt de gant mécanique Filetage M20 à l'avant pour assemblage du manchon de raccordement correspondant Raccordement électrique Signal de sortie 2 fils 4...20 mA, Pt100 3 fils (en option)

  • Page 7: Dimensions Et Poids

    CARACTÉRISTIQUES TECHNIQUES OPTIBAR LC 1010 C 2.2 Dimensions et poids Sonde de niveau immergeable Figure 2-1: Dimensions sonde de niveau immergeable 1 Sonde de niveau immergeable avec coiffe de protection 2 Sonde de niveau immergeable sans coiffe de protection [mm]...

  • Page 8: Échelles De Mesure

    CARACTÉRISTIQUES TECHNIQUES OPTIBAR LC 1010 C Bride Figure 2-3: Dimensions Bride [mm] Poids en [kg] DN25 / PN40 4 x Ø 14 DN50 / PN40 4 x Ø 18 DN80 / PN40 8 x Ø 18 [pouces] Poids en [lbs]...

  • Page 9: Montage

    Le fabricant ne pourra être tenu responsable pour tout dommage dû à une utilisation incorrecte ou non conforme à l'emploi prévu. Le transmetteur de pression OPTIBAR LC 1010 C a été conçu pour la mesure de niveau et la mesure de pression de liquides.

  • Page 10: Spécifications De Montage

    MONTAGE OPTIBAR LC 1010 C 3.3 Spécifications de montage Toujours installer l'appareil sans pression et hors tension ! Respecter les prescriptions relatives au montage en zone à atmosphère explosive. Pour le montage de l'appareil à l'extérieur ou en zones humides, respecter les instructions suivantes : Pour éviter une pénétration d'humidité...
  • Page 11 MONTAGE OPTIBAR LC 1010 C Capillaire d'égalisation de pression Capillaire d'égalisation de pression Capillaire d'égalisation de pression Capillaire d'égalisation de pression Figure 3-1: Exemple d'un point de mesure typique 1 Sonde de niveau immergeable 2 Étrier de fixation 3 Boîtier de connexion (OPTIBAR LC Connect) 4 Raccordement au système de commande...

  • Page 12: Raccordement Électrique

    RACCORDEMENT ÉLECTRIQUE OPTIBAR LC 1010 C 4.1 Instructions de sécurité Toute intervention sur le raccordement électrique ne doit s'effectuer que si l'alimentation est coupée. Observez les caractéristiques de tension indiquées sur la plaque signalétique ! Respectez les règlements nationaux en vigueur pour le montage ! Les appareils utilisés en atmosphère explosible sont soumis à...
  • Page 13 RACCORDEMENT ÉLECTRIQUE OPTIBAR LC 1010 C Figure 4-2: Schéma des raccordements électriques 2 fils 4...20 mA avec Pt100 3 fils 1 Alimentation + 2 Alimentation - 3 Alimentation Pt100 + 4 Alimentation Pt100 - 5 Alimentation Pt100 - 6 Blindage ®...

  • Page 14: Couper Le Câble Porteur

    RACCORDEMENT ÉLECTRIQUE OPTIBAR LC 1010 C 4.3 Couper le câble porteur Ne pas pincer ou compresser le câble capillaire Figure 4-4: Affectation des fils, câble porteur 1 Tresse du câble 2 Câbles 3 Capillaire Le câble porteur peut être raccourci à la longueur requise. Procéder comme suit : 1 Déposer l'adaptateur de filtre du capillaire et le mettre de côté...

  • Page 15: Code De Commande

    CODE DE COMMANDE OPTIBAR LC 1010 C Les caractères du code de commande sur fond gris clair font référence au standard. Sonde Sonde Sonde Sonde VGKL VGKL VGKL VGKL 4 4 4 4 Version Version Version Version A Pression absolue (en préparation) R Pression relative Échelle de mesure...
  • Page 16 CODE DE COMMANDE OPTIBAR LC 1010 C Câble Câble Câble Câble S TPE, 5 m ; (-40...80°C) ; peut être raccourci T TPE, 10 m ; (-40...80°C) ; peut être raccourci U TPE, 20 m ; (-40...80°C) ; peut être raccourci V TPE, 50 m ;...
  • Page 17 NOTES OPTIBAR LC 1010 C 05/2016 - 4005230501 - TD OPTIBAR LC1010C fr www.krohne.com...
  • Page 18 NOTES OPTIBAR LC 1010 C www.krohne.com 05/2016 - 4005230501 - TD OPTIBAR LC1010C fr...
  • Page 19 NOTES OPTIBAR LC 1010 C 05/2016 - 4005230501 - TD OPTIBAR LC1010C fr www.krohne.com...
  • Page 20 Analyse de process • Services Siège social KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Allemagne) Tél. : +49 203 301 0 Fax : +49 203 301 10389 info@krohne.com Consultez notre site Internet pour la liste des contacts KROHNE : www.krohne.com...
