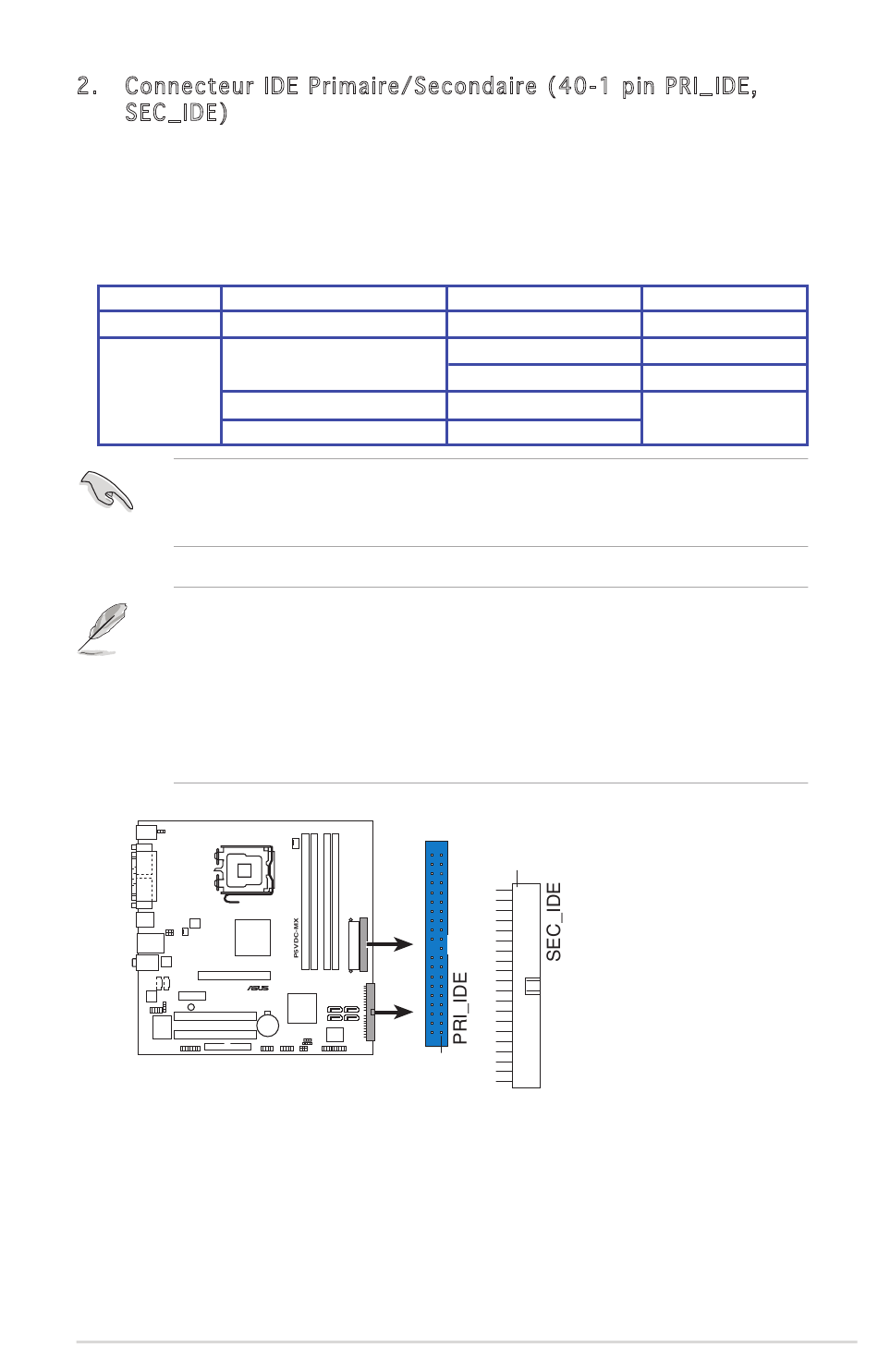

2.
Connecteur IDE Primaire/Secondaire (40-1 pin PRI_IDE,
SEC_IDE)
Ces connecteurs sont destinés à des câbles Ultra DMA 133/100/66.
Il y a trois connecteurs sur chaque câble Ultra DMA 133/100/66: un
bleu, un noir, et un gris. Connectez l'interface bleue au connecteur IDE
primaire de la carte mère, puis sélectionner un des modes ci-dessous
pour configurer vos disques durs.
Un périphérique
Deux
périphériques
Si le jumper d'un périphérique quelconque est réglé sur "Cable-Select,"
assurez-vous que les jumpers de tous les autres pérphériques possèdent
le même réglage.
1. Reportez-vous à la documentation de votre disque dur lors de la
configuration de ce dernier en mode Maître ou Esclave.
2. La Pin 20 du connecteur IDE est enlevée pour correspondre au trou
bouché du connecteur du câble Ultra DMA. Ceci est destiné à vous
empêcher de brancher le câble IDE dans le mauvais sens.
3. Le trou localisé près du connecteur bleu sur le câble UltraATA est
intentionnel.
Connecteurs IDE de la P5VDC-
P5VDC-MX IDE connectors
MX
ASUS P5VDC-MX
Réglage du jumper
Cable-Select ou Maître
Cable-Select
Maître
Esclave
®
Mode des lecteur
-
Maître
Esclave
Maître
Esclave
Note: Orientez les marques rouges
NOTE: Orient the red markings
(habituellement des zigzags) sur la
(usually zigzag) on the IDE
PIN 1
nappe IDE vers la PIN 1
ribbon cable to PIN 1.
PIN 1
Connecteur câble
Noir
Noir
Gris
Noir ou gris
1-27
