5

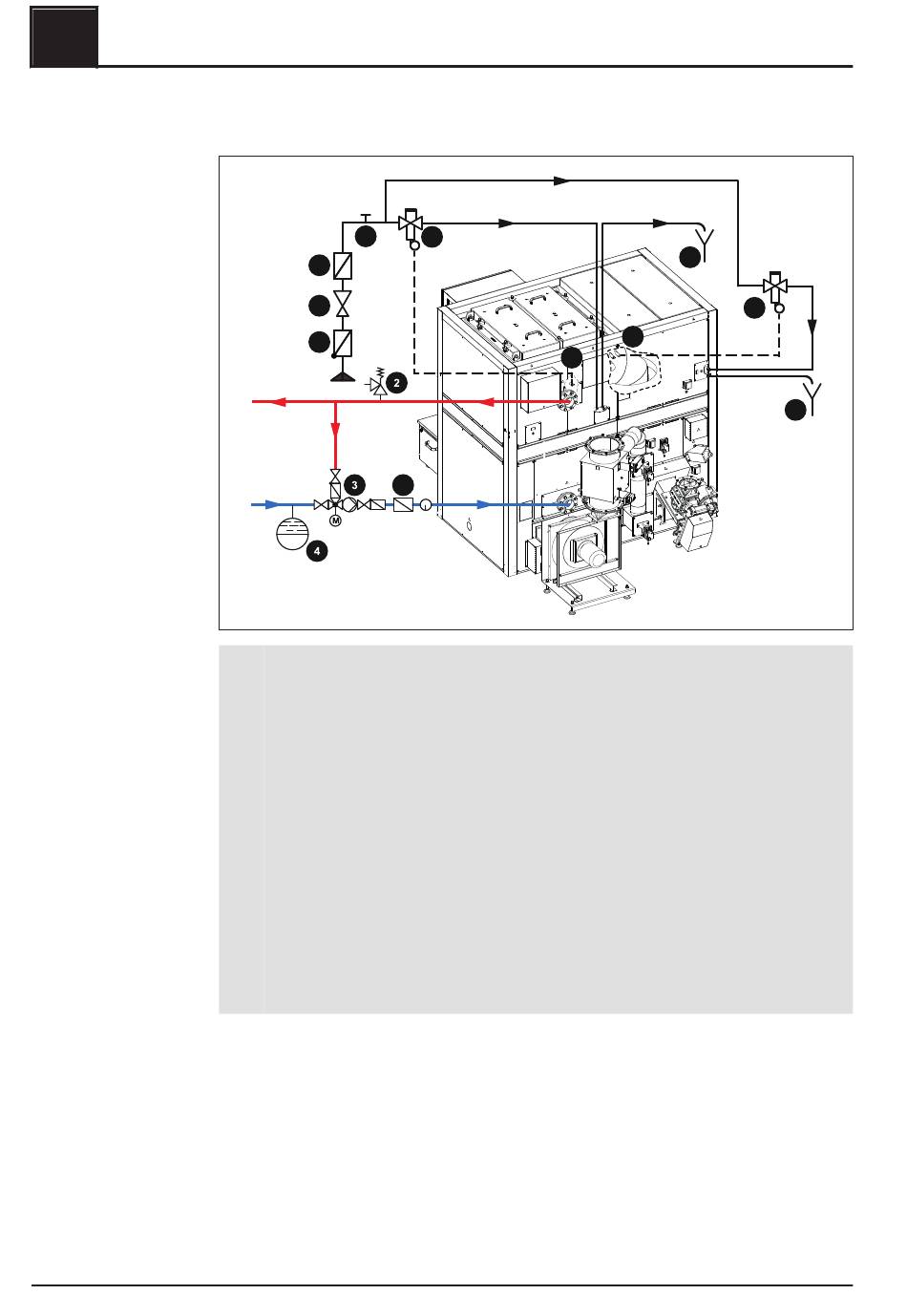

5.7 Raccordement des dispositifs de sécurité hydrauliques
62
1.3
1.4
1.5
1.6
5
1
Soupape de sécurité thermique
▪ Le raccordement de la soupape de sécurité thermique doit être effectué
conformément à la norme ÖNORM / DIN EN 303-5 et selon le schéma ci-dessus.
▪ La soupape de sécurité doit être reliée sans possibilité de coupure à un réseau de
conduites d'eau froide (température ≤ 15°C) sous pression
▪ Avec une pression de l'eau froide de 6 bars, un détendeur (1.5) est nécessaire
Pression d'eau froide minimum = 2 bars
1.1 Sonde de la soupape de sécurité thermique
1.2 Soupape de sécurité thermique (s'ouvre à env. 95 °C)
1.3 Vanne de nettoyage (raccord en T)
1.4 Collecteur d'impuretés
1.5 Détendeur
1.6 Clapet anti-retour, pour empêcher la pénétration de l'eau stagnante dans le
réseau d'eau potable
1.7 Écoulement libre sans contre-pression avec tronçon d'écoulement observable (par
ex. entonnoir d'évacuation)
Froling SARL | F-67450 Mundolsheim, 1, rue Kellermann | www.froeling.fr
Raccordement des dispositifs de sécurité hydrauliques
1.2
1.1
Montage
1.7
1.2
1.1
1.7
