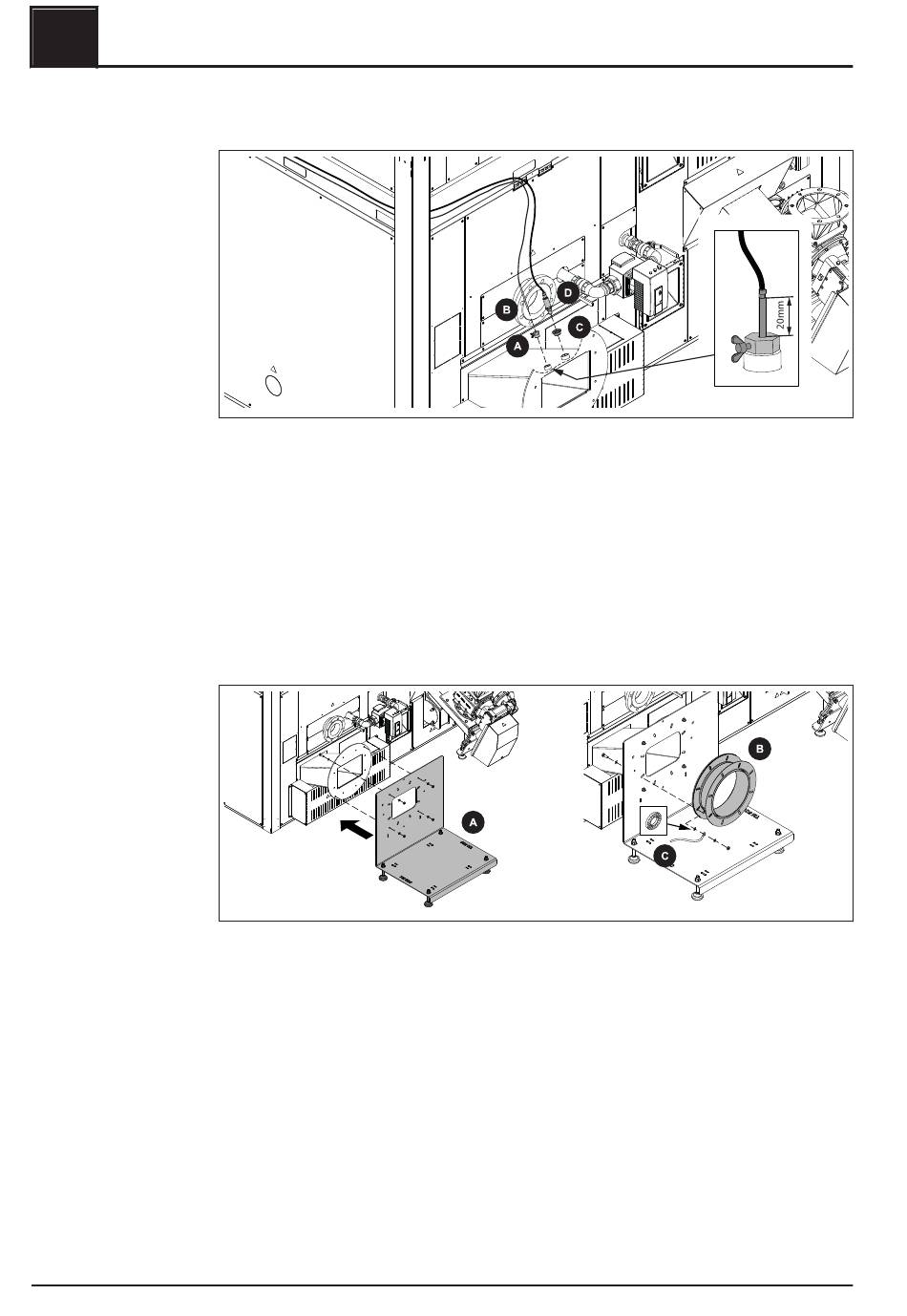

5.5.28 Montage de la sonde large bande et de la sonde de fumée
5.5.29 Montage du ventilateur de tirage
54
❒ Visser le doigt de gant en laiton (A) de la sonde de fumée sur la bride d'aspiration
❒ Pousser la sonde de fumée (B) jusqu'à ce qu'elle dépasse de la douille de 20 mm
environ, et la bloquer avec la vis à oreilles
❒ Enfiler la douille (C) dans la sonde large bande et la serrer légèrement
❒ Visser la sonde large bande (D) dans la douille (C) et la serrer légèrement à l'aide
d'une clé Allen (22 mm)
❒ Relier les câbles de la sonde de fumée et de la sonde large bande au boîtier de
commande
❒ Monter la console d'aspiration (A) sur la bride d'aspiration
➥ Aligner les pieds réglables et les fixer au moyen de rondelles d'épaisseur et
d'écrous six pans
❒ Poser le compensateur de conduit de fumée (B) au moyen de vis, avec des
rondelles élastiques et des rondelles d'épaisseur, sur la console d'aspiration
➥ Visser le fil de mise à la terre fourni avec la rondelle dentée (C) pour former la
liaison équipotentielle
