Wolf MGK-2-390 Notice De Montage Pour Installateurs page 54

Paramètre HG59
Sortie A4
Voir tableau pour le réglage d'usine
Paramètres de régulation
Individuelle Einstellung:_____
Paramètre HG60
Hystérésis de commutation minimale
brûleur
Voir tableau pour le réglage d'usine
Plage de réglage : 2 à 30 °C
Individuelle Einstellung:_____
Paramètre HG61
Type de régulation ECS
Voir tableau pour le réglage d'usine
Paramètres de régulation
Individuelle Einstellung:_____

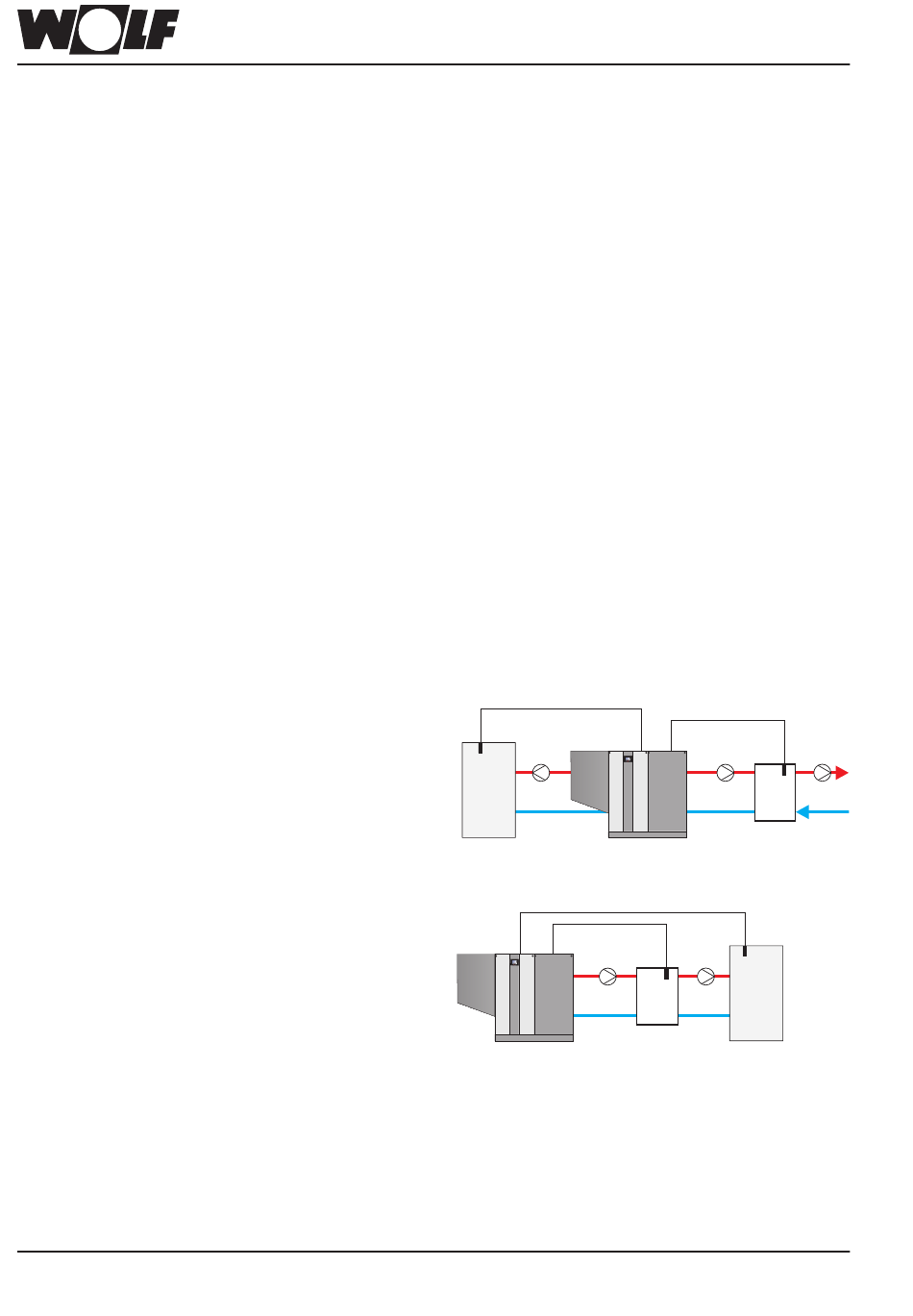

Sonde de chaudière
Pompe de charge du ballon en amont de la bouteille de
mélange. Régulation selon sonde de chaudière, selon
pompe d'alimentation si charge de ballon OFF.
Sonde du collecteur
Pompe de charge du ballon en aval de la bouteille de
mélange. Régulation selon sonde du collecteur, selon
pompe d'alimentation si charge de ballon ON.
54
26. Description des paramètres
Le Paramètre HG 59 peut être seulement sélectionné lorsque la platine
d'extension « Module E/S » est raccordée.
La fonction « Clapet gaz brûlés » ne peut pas être sélectionnée.
Toutes les autres fonctions sont réglées de la même manière que pour HG14
(Sortie A1).
Partant de l'hystérésis de brûleur maximale HG 01, le point de coupure du
brûleur diminue de façon linéaire après démarrage du brûleur. Après écoulement
du temps d'hystérésis (HG 33), le brûleur s'arrête dès qu'il atteint l'hystérésis
de commutation minimale (HG60).
Voir également à ce sujet le diagramme pour le paramètre HG01.
Si une sonde du collecteur est raccordée à l'appareil
(configuration de l'installation HG40 = 11 ou 12) et qu'un ballon ECS externe
est présent, le ballon peut être raccordé directement sur la chaudière (avant
le tampon/collecteur) ou après le tampon/collecteur.
SF
LP
Ballon
ECS
SF E2
ZHP
SAF
E2
ZHP A1
SAF
LP
Ballon
ECS
3063728_201804
