Raccordement sortie Z1 (230 V AC ; max.1,5 A) *
Faire passer le câble de raccordement à travers le passe-
câble à vis et le fixer. Brancher le câble de raccordement aux
bornes L1, N et .
* max. 1,5 A / 345 VA par sortie, la somme de toutes les
sorties ne dépassant pas 600 VA
Raccordement sortie pompe de charge
(230 V AC ; max. 1,5 A)
Faire passer le câble de raccordement à travers le passe-
câble à vis et le fixer. Brancher le câble de raccordement aux
bornes L1, N et .
* max. 1,5 A / 345 VA par sortie, la somme de toutes les
sorties ne dépassant pas 600 VA
Changement de fusible
Avant de changer un fusible, la chaudière à condensation doit
être isolée du secteur.
Le fait d'actionner l'interrupteur de Marche/Arrêt n'isole pas
l'appareil du secteur !
Les fusibles F1 et F2 se trouvent sous le couvercle de boîtier
supérieur du HCM-2.
F1 : fusible pour courant faible (5x20 mm) M4A ou F4A
F2 : fusible miniature T1,25A
Danger par composants électriques sous tension. Ne jamais sai-
sir les composants ou raccords électriques si la chaudière à
condensation n'est pas isolée du secteur. Il y a danger de mort !
Changement de fusible (sécurité Booster)
- Avant de changer de fusible, la chaudière à condensation
doit être isolée du réseau. Le fait d'actionner l'interrupteur
de Marche / Arrêt n'isole pas l'appareil du secteur!
- Danger par composants électriques sous tension. Ne
saisissez jamais les composants ou raccords électriques
si la chaudière gaz à condensation n'est pas isolée du
réseau. Il y a danger de mort !
34

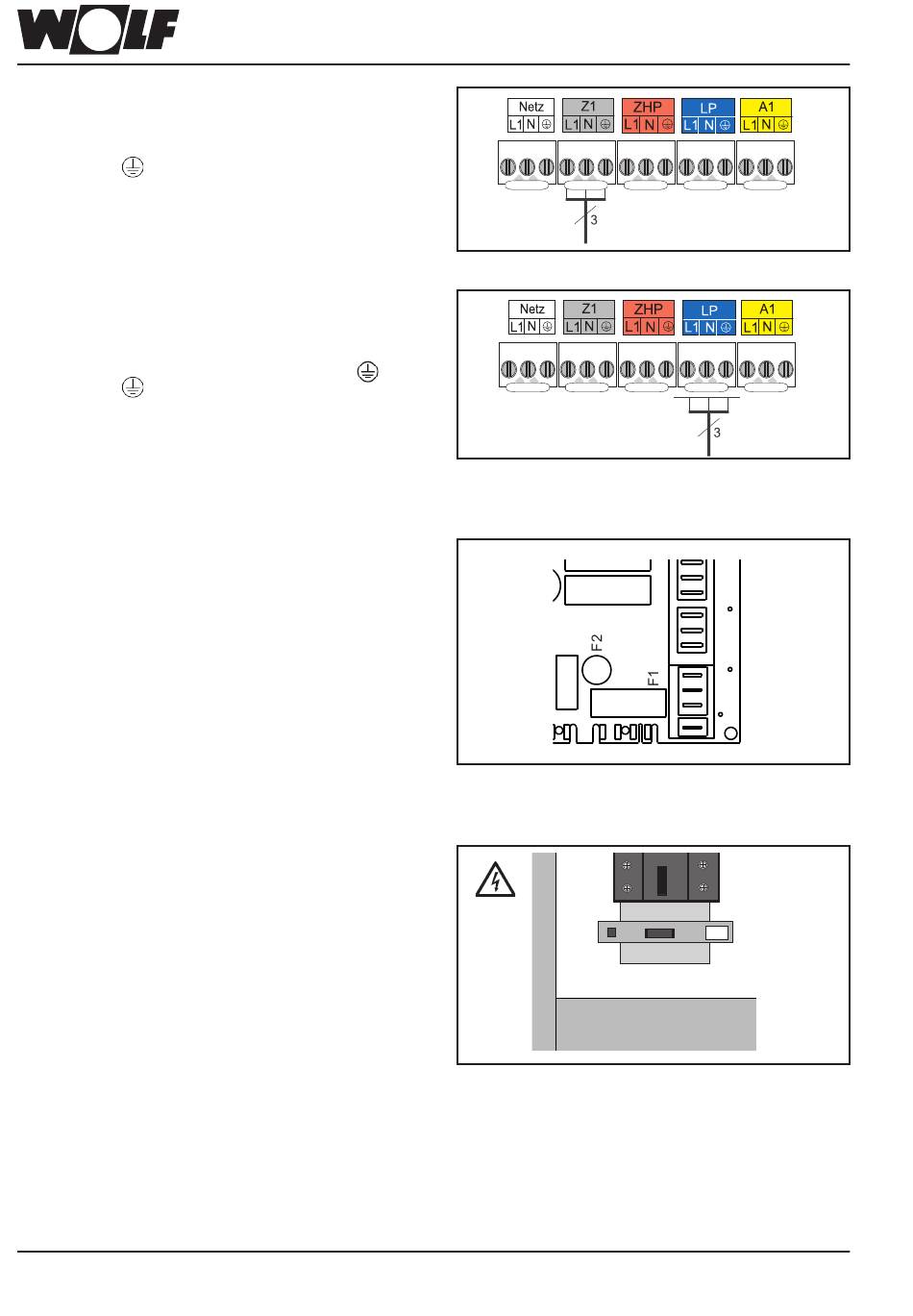

19. Raccordements électriques
Figure : Raccordement sortie Z1
Figure : Raccordement sortie LP
Figure : Changement de fusible
Figure : Fusible sécurité Booster
T 3,15 A
F1
Sicherung F1 3,15A
3063728_201804
PE
N
L3
L2
L1
PE
N
L3
L2
L1
5
4
3
2
1
