Raccordement de l'unité (230 V/400 V) :
Les équipements de régulation, de commande et de sécurité sont livrés câblés et contrôlés.
Il ne reste plus qu'à brancher le raccordement réseau, la pompe circuit de chauffage ainsi que les accessoires externes.
Le raccordement au réseau doit être fixe.
Le raccordement réseau doit être effectué via un dispositif de séparation omnipolaire (p.ex. interrupteur d'urgence du chauffage)
avec écartement des contacts de minimum 3 mm.
Conseils de montage du raccordement électrique réseau
- Mettre l'installation hors tension avant de l'ouvrir.
- Contrôler l'absence de tension.
- Ouvrir l'habillage frontal ainsi que le couvercle du boîtier de régulation
- Ouvrir gaine de câble supérieure
- Veiller à une séparation entre le côté basse tension et le côté très
basse tension !
- Dénuder le câble de raccordement sur environ 70 mm.
- En fonction de la pompe circuit de chauffage utilisée (230 V/400 V),
il convient de faire passer une ligne de raccordement au réseau à 3
fils ou 5 fils via le dispositif anti-traction sur le côté droit de l'unité, puis
de la poser au niveau des blocs de jonction dans la gaine de câble.
- Fixer les fils aux blocs de jonction conformément au schéma électrique.
S'assurer que le conducteur de protection ve/ja mesure environ 10 mm
de plus que les fils L (L1, L2, L3) et N.
- Fermer les gaines de câbles et le couvercle du boîtier de régulation
Conseils de montage du raccordement électrique pompe
circuit de chauffage
- Mettre l'installation hors tension avant de l'ouvrir.
- Contrôler l'absence de tension.
- Ouvrir l'habillage frontal ainsi que le couvercle du boîtier de régulation
- Ouvrir gaine de câble supérieure
- Veiller à une séparation entre le côté basse tension et le côté très
basse tension !
- Dénuder le câble de raccordement sur environ 70 mm.
- En fonction de la pompe circuit de chauffage utilisée (230 V/400 V),
il convient de faire passer une conduite de raccordement à 3 fils ou
5 fils pour la pompe de circuit de chauffage via le dispositif anti-traction
sur le côté droit de l'unité, puis de la poser au niveau des blocs de
jonction dans la gaine de câble supérieure.
- Veiller à une séparation entre le côté basse tension et le côté très
basse tension !
- Fixer les fils de manière conforme aux bornes X1-L1/L2/L3/N/PE.
S'assurer que le conducteur de protection ve/ja mesure environ 10 mm
de plus que les fils L (L1, L2, L3) et N.
- En cas d'utilisation d'une pompe à régulation de vitesse, amener la
ligne de signal dans la gaine de câble inférieure.
Raccorder les pompes commandées par PWM aux bornes X2-3 et
X2-2(GND). Pompes avec une activation 0-10 V à X2-1 et X2-2.
- Fermer les gaines de câbles et le couvercle du boîtier de régulation
Raccordement sortie A1 (230 V AC ; max. 1,5 A) *
Faire passer le câble de raccordement à travers le passe-
câble à vis et le fixer. Brancher le câble de raccordement aux
bornes L1, N et .
Le paramétrage de la sortie A1 est décrit dans le tableau.
* max. 1,5 A / 345 VA par sortie, la somme de toutes les
sorties ne dépassant pas 600 VA
3063728_201804
19. Raccordements électriques

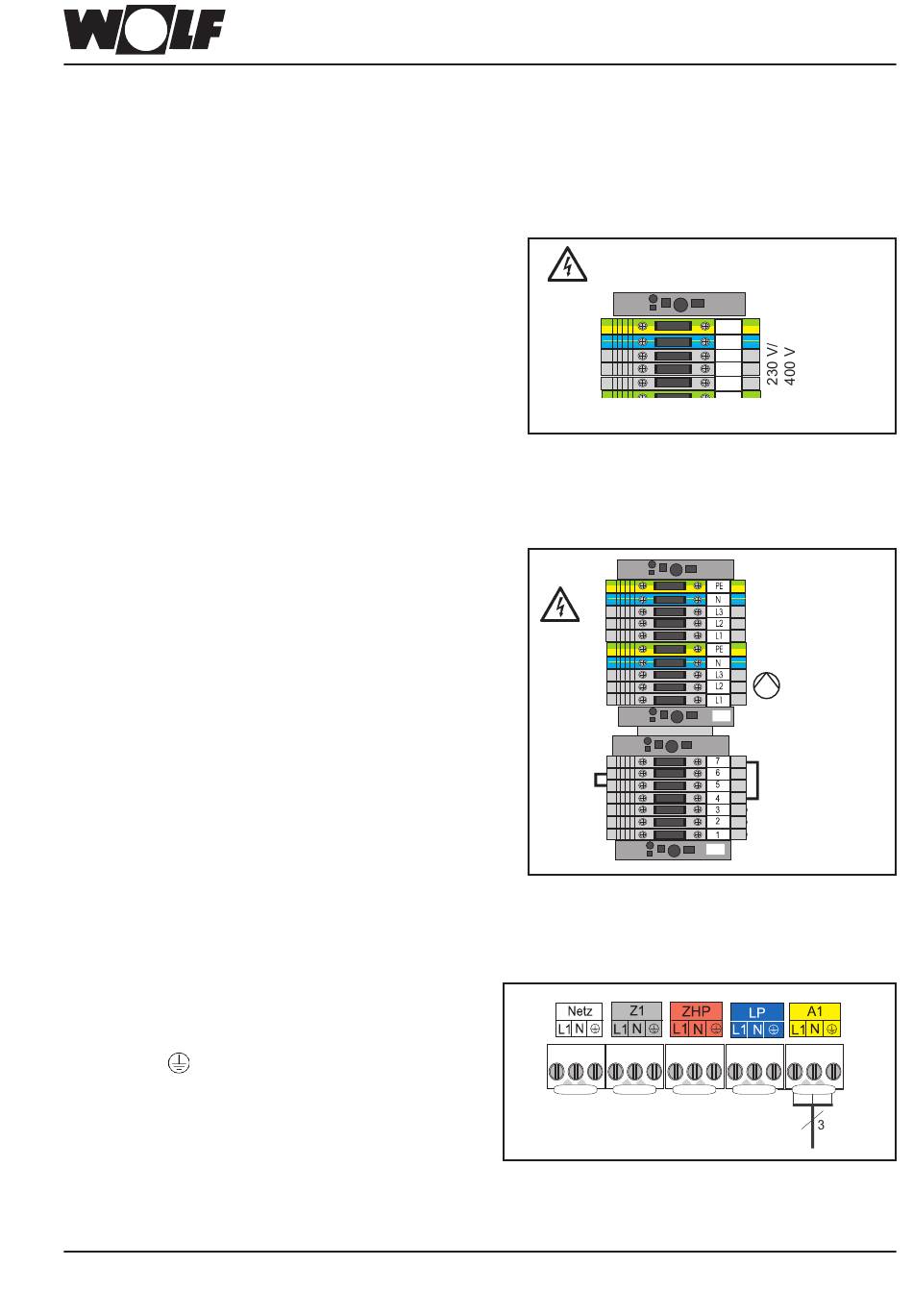

Figure : Raccordement sortie A1
