Mitre; Extracción De Polvo - Evolution RAGE5-S Mode D'emploi

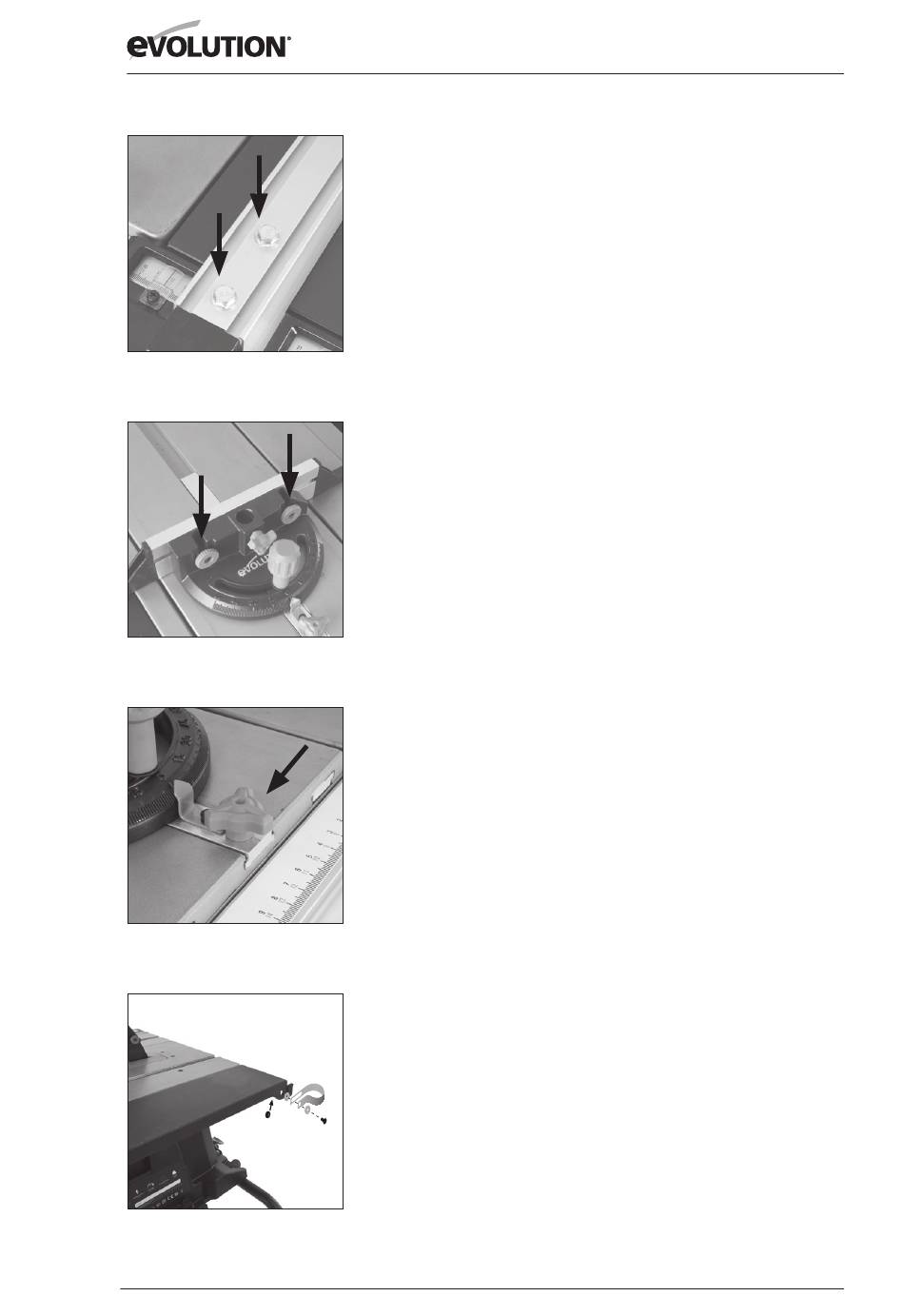

Fig 21
La Fig. 22
La Fig. 23
. La Fig. 24
Comprobación / AJUSTE la guía de corte
Cuando la guía de corte se ha adherido a la máquina, la guía de corte se debe comprobar
para asegurarse de que se encuentra paralela a la hoja.
Levante la hoja a su altura máxima.
•
Descansar un borde recto o similar contra la hoja.
•
Llevar la guía de corte hasta el borde recto y comprobar si hay
•
paralelismo.
•
Si el ajuste es necesario, acceder a los dos tornillos de cabeza hexagonal encabezada
situadas en la guía de corte ( Fig. 21). situadas en la guía de corte ( Fig. 21).
• Aflojar los tornillos ligeramente utilizando una llave adecuada, y ajustar la guía
según sea necesario.
Apretar y vuelva a revisar la guía de corte cuando se ha conseguido la alineación
•
correcta.
Bajar la cuchilla.
•
La guía de inglete
La guía de inglete marcado 10 tiene una placa frontal ajustable y una provisión para la La guía de inglete marcado 10 tiene una placa frontal ajustable y una provisión para la La guía de inglete marcado 10 tiene una placa frontal ajustable y una provisión para la
abrazadera de sujeción etiquetada 11. abrazadera de sujeción etiquetada 11.
Inserte el la abrazadera de sujeción en el enchufe en el cuerpo principal Mitre
•
medidores y apriete el tornillo de bloqueo.
Fije la placa frontal de la guía de ingletes.
•
• Deslizar los tornillos de fijación a través de los dos (2) agujeros en cara vertical Mitre
Calibradores y asegurar en su lugar con las tuercas de mariposa ( Fig. 22). Calibradores y asegurar en su lugar con las tuercas de mariposa ( Fig. 22).
•
La guía de inglete se emplea generalmente en el lado izquierdo de la tabla y se ejecuta en una
ranura de T invertida en la superficie de la mesa.
La guía de inglete se puede bloquear en el carro de deslizamiento atornillando
•
el tornillo de bloqueo en un agujero situado en el borde frontal del carro ( Fig 23). el tornillo de bloqueo en un agujero situado en el borde frontal del carro ( Fig 23).
EXTRACCIÓN DE POLVO
•
Conecte un extremo de la manguera a la protección de la hoja.
•
Coloque la abrazadera de la manguera de aspiración de polvo en la parte trasera de la extensión RH
(mano derecha) Tabla de lado usando las fijaciones marcado
F, H y M (Fig. 24). F, H y M (Fig. 24). F, H y M (Fig. 24).
•
Ejecutar la manguera a través de la pinza al puerto en la parte posterior de la máquina.
TRANSPORTE DE SU SIERRA DE MESA ADVERTENCIA: Asegúrese de que este TRANSPORTE DE SU SIERRA DE MESA ADVERTENCIA: Asegúrese de que este
procedimiento sólo se lleva a cabo con la máquina desconectada de la red eléctrica.
• Asegúrese de que la máquina está desconectada de la red eléctrica y que el cable de
alimentación se almacena de forma segura en la máquina.
•
Liberar el pasador de enganche.
Agarre el asa de transporte ( Fig. 25). Agarre el asa de transporte ( Fig. 25).
•
•
Suave y lentamente levante el asa, permitiendo que la máquina para mantener el
equilibrio y la estabilidad.
• Rueda de la máquina a su nueva ubicación.
18
