La Cuchilla Separadora - Evolution RAGE5-S Mode D'emploi

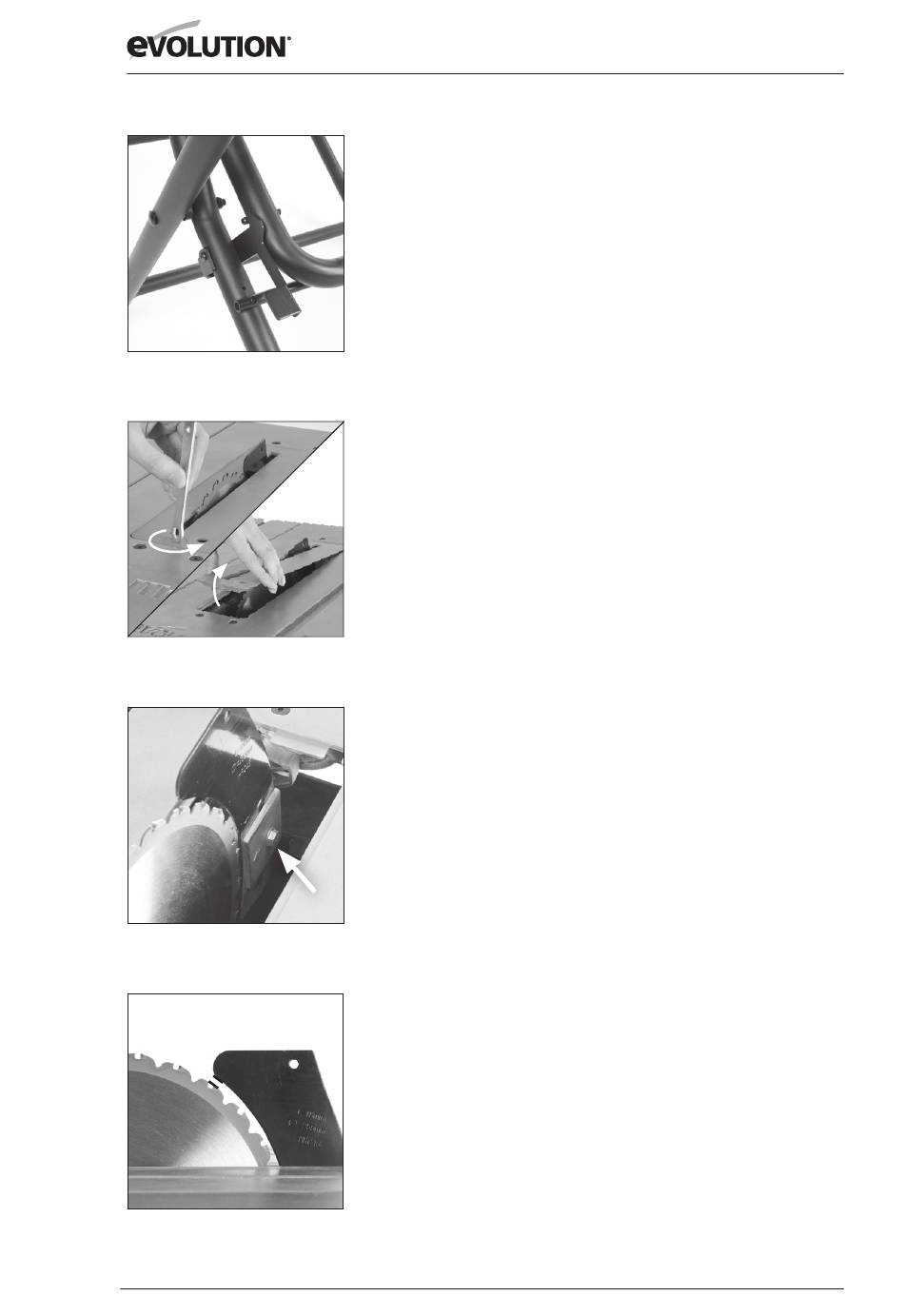

La Fig. 13
1.
2.
Fig 14
La Fig. 15
3 - 5 mm
. La Fig. 16
Se requiere un poco de montaje de poca importancia en encargar esta máquina.
ADVERTENCIA: Este equipo es pesado. Conseguir la ayuda competente al retirar ADVERTENCIA: Este equipo es pesado. Conseguir la ayuda competente al retirar
esta máquina de su embalaje.
Distribución de la PIERNAS
Las piernas se almacenan debajo de las máquinas del cuerpo principal.
• Liberar el pestillo de retención ( Fig 13). Liberar el pestillo de retención ( Fig 13).
•
Implementar las piernas.
• Asegúrese de que las piernas están fijados en su posición de servicio.
•
El pestillo debe desplegar y cerrar las piernas de forma segura en su posición de
servicio.
Nota: Este equipo es pesado. ayuda competente debe alistó al mover esta máquina. Nota: Este equipo es pesado. ayuda competente debe alistó al mover esta máquina.
ayuda competente también puede ser necesaria cuando se despliega el conjunto de
las patas y / o almacenar el conjunto de las patas debajo de la máquina.
El abridor
La cuchilla separadora es un componente muy importante, y debe ser colocado correctamente.
La cuchilla separadora tiene dos funciones:
Impide la pieza de trabajo de la unión a medida que pasa a través de la hoja.
•
•
Proporciona un punto de conexión adecuado para la protección de la hoja. A la medida y / o
comprobar la cuchilla separadora:
ADVERTENCIA: Asegúrese de que este procedimiento sólo se lleva a cabo con la ADVERTENCIA: Asegúrese de que este procedimiento sólo se lleva a cabo con la
máquina desconectada de la red eléctrica.
• Retire la placa de acceso Tabla girando el tornillo de fijación de ¼ de vuelta.
Levante la placa de acceso de la máquina ( Fig. 14). Levante la placa de acceso de la máquina ( Fig. 14).
almacenar cuidadosamente este componente para su uso posterior.
Levante la hoja a su posición más alta - Véase la página 19 ' De Levante la hoja a su posición más alta - Véase la página 19 ' De
•
elevación / descenso LA HOJA ' sección. elevación / descenso LA HOJA ' sección.
• Aflojar el perno de fijación cuchilla separadora por varios turnos y elevarla a su punto
más alto ( Fig. 15). más alto ( Fig. 15).
•
Deslizar la cuña de separación (que está ranurado por conveniencia) entre la placa de fijación y el
bloque de montaje ( Fig. 15). Asegúrese de que los bloques de montaje que sobresalen lengüetas bloque de montaje ( Fig. 15). Asegúrese de que los bloques de montaje que sobresalen lengüetas bloque de montaje ( Fig. 15). Asegúrese de que los bloques de montaje que sobresalen lengüetas
se acoplan con la ranura de la cuchilla separadora.
• Ajustar la cuchilla separadora de manera que es entre 3 - 5 mm de la hoja de la
sierra. La punta de la cuña de separación no será inferior a 5 mm desde el pico del
diente. ( Fig. 16). diente. ( Fig. 16).
• Cuando se logra la alineación correcta apretar el perno de fijación.
•
Compruebe la hoja de sierra gira libremente y los dientes son menos de 3 - 5 mm de la
cuchilla separadora.
•
Vuelva a instalar la placa de tabla de acceso.
dieciséis
