Multi-line
Manuel d'installation, multi power controller MPC-1
1

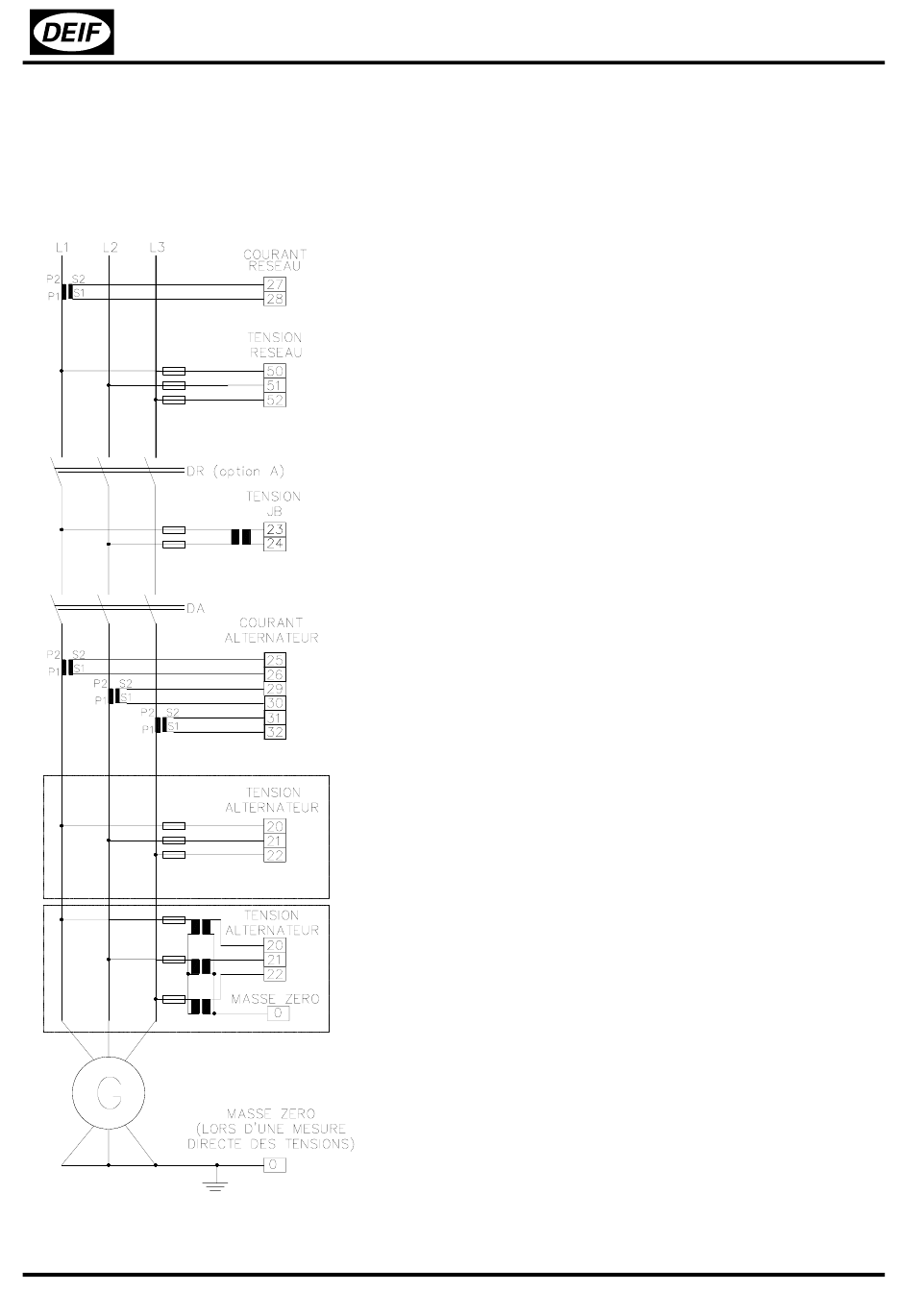

Schéma de câblage
1.0
Entrées AC avec disjoncteur de réseau (Option A)
4040000003D
NOTE: Fusibles pour les connexions de toutes tensions AC : Max.
La connexion dessinée de la tension du réseau est directe, 460 VAC
max. Les tensions supérieures requièrent un transformateur de
tension, voir connexion des tensions de l'alternateur, transformateurs.
NOTE: S'il n'y a pas de disjoncteur de réseau, les mesures de tension
du réseau et du jeu de barres doivent toutes les deux être connectées
au jeu de barres. Sinon le MPC-1 ne pourra pas effectuer de
synchronisation.
La tension du jeu de barres dessiné se fait au moyen du
transformateur de tension. Une mesure directe (max. 460 VAC) est
possible en connectant la borne 23 à L1 et la borne 24 à L2.
Mesure directe des tensions. Max. 460 VAC.
Mesure indirecte des tensions. Tensions d'alternateur > 460 VAC.
SW Ver. 1.00
Date: 09/02/98
Imprimé: 03/10/01
4189340137C
2A retardé.
Page 8 sur 8
