FICHE TECHNIQUE

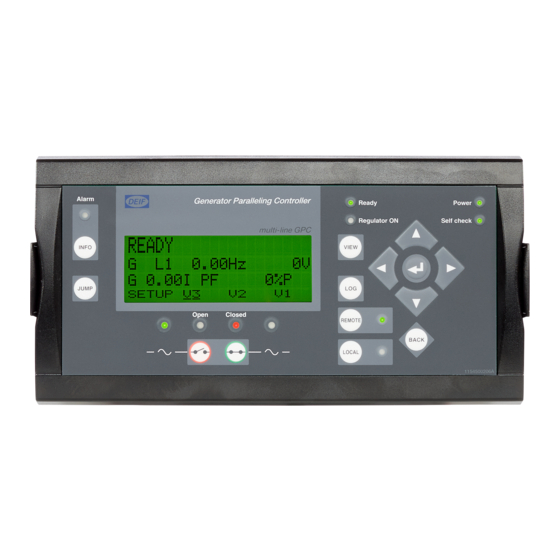

GPC-3
Contrôleur de générateur - mise en parallèle
4921240351L

Publicité

Table des Matières
loading

Manuels Connexes pour Deif GPC-3

Sommaire des Matières pour Deif GPC-3

  • Page 1 FICHE TECHNIQUE GPC-3 Contrôleur de générateur - mise en parallèle 4921240351L...

  • Page 2: Table Des Matières

    1. Fiche Technique 1.1 Informations générales ........................................... 1.1.1 Champ d’application ......................................... 1.1.2 Écran d’affichage ..........................................1.1.3 Modes de fonctionnement ......................................1.1.4 Auto-test ..............................................1.1.5 M-Logic (Micro PLC) ......................................... 1.1.6 Contrôle et protection des moteurs .................................... 1.1.7 CANshare .............................................. 1.1.8 Paramétrage ............................................

  • Page 3: Fiche Technique

    3. La mise en parallèle avec le réseau Le GPC-3 peut synchroniser un générateur, puis s’acquitter de toutes les fonctions de contrôle et de protection nécessaires. Il est bien adapté à tous les systèmes contrôlés par PLC, l’interface pouvant être assurée par E/S binaire ou analogique, ou par communication série.

  • Page 4: M-Logic (Micro Plc)

    Contrôle et protection des moteurs Avec l’ajout de l’option contrôle et protection moteur, le GPC-3 contrôle les séquences de démarrage et d’arrêt du moteur, et il peut aussi servir d’unité de protection moteur en assurant l’arrêt d’urgence du moteur en cas de panne du processeur principal.
  • Page 5 Alarm Generator Paralleling Controller Ready Power Self check Regulator on multi-line GPC INFO VIEW JUMP Open Closed REMOTE BACK LOCAL Contrôle moteur et générateur (option Y1) Alarm Generator Paralleling Controller Ready Power Regulator on Self check multi-line GPC INFO VIEW JUMP Open Closed...

  • Page 6: Exemples D'applications

    LE GPC-3 peut être utilisé pour des applications simples ou complexes. Quelques applications servent d’exemple ci- dessus, mais grâce à une sélection de mode souple, le GPC-3 peut s’utiliser dans toutes les applications. Le GPC-3 est aussi conçu pour travailler de concert avec les composants Uni-line, tels que le FAS (Synchroniseur complètement automatique).

  • Page 7: Versions Disponibles

    GPC-3 Flex avec affichage + A1 + C2 + D1+ H3 + Q1 + J1 2912010030-10 GPC-3 Diesel GPC-3 Flex avec affichage + A1 + A5 + C2 + D1 + E1 + F1 + H9.2 + J1 2912010030-11 GPC-3 Diesel...
  • Page 8 Option Description Slot N° Type d'option Note F1 2 x 0(4) à 20 mA (transducteur) Matérielle Pas avec M13.6, M14.6 ou M15.6 Load sharing CANshare • Répartition de charge numérique avec surveillance de rupture de câble • Retour d'info. position BTB et surveillance jusqu'à Pas avec H5, H6, H8.8, M13.8, quatre BTB Matérielle...

  • Page 9: Affichage

    EtherNet/IP logicielle Alertes par SMS/e-mail Précision de mesure Q1 Classe 0.5 vérifiée Autre Applications spéciales AVR Numérique : DEIF DVC 310 ou Leroy Somer Logiciels D510C Affichage Nécessite M4 Y1 Contrôle moteur et générateur Autre Y11 Affichage sans touches locales de contrôle...

  • Page 10: Vue D'ensemble Du Matériel

    Accessoire Description N° d’article Remarque Câble RS-232 (J3) Pour utilitaire PC 1022040044 Documentation Manuel Technique de Référence (K1) 4189340587 CD-ROM avec documentation 2304230002 complète (K2) 1.2.6 Vue d'ensemble du matériel 65 66 69 70 53 54 56 57 59 60 61 62 63 CAN A USB Memory...
  • Page 11 N° slot Option/standard Description 2 × sorties 0(4) à 20 mA 1 × sortie +/-20 mA; 1 × sortie 0(4) à 20 mA 1 × sortie +/-20 mA; 2 × relais 1 × sortie PWM; 1 × sortie +/-20 mA; 2 × relais 2 ×...

  • Page 12: Spécifications Techniques

    INFO Outre les options matérielles indiquées dans cette page, il est possible de choisir les options logicielles mentionnées dans le chapitre "Options disponibles". 1.2.7 Spécifications techniques Classe 1.0 -25 à 15 à 30 à 70 °C Coefficient de température : +/-0.2% pleine échelle par 10°C Alarmes de séquence positive, négative et nulle : classe 1 (5% de tension déséquilibrée) Précision Classe 1.0 pour intensité...

  • Page 13: Lignes Analogiques De Répartition De Charge

    Caractéristiques électriques : 250 V AC/30 V DC, 5 A. (Marquage UL/cUL : 250 V AC/24 V DC, charge résistive 2 A) Sorties relais Résistance thermique à 50°C : 2 A : sans interruption. 4 A: t = 5 s, t = 15 s (Sortie état unité...
  • Page 14 Open Type). Selon IEC/EN 60529 Régulateurs de Les Multi-line 2 peuvent s’interfacer avec tous les régulateurs, y compris GAC, Barber-Colman, Woodward vitesse et Cummins Voir guide d’interfaçage sur www.deif.com Marquage UL/cUL selon UL508 Reconnu Uc/cUL selon UL2200 Homologations Conforme à la norme VDE-AR-N-4105 Marquages UL Wiring: use 60/75°C copper conductors only...

  • Page 15: Dimensions En Mm (Pouces)

    Couple de serrage Unité de base : 1.6 kg (3.5 lbs.) Option J1/J3/J6 : 0.2 kg (0.4 lbs.) Poids Option J2 : 0.4 kg (0.9 lbs.) Affichage : 0.4 kg (0.9 lbs.) 1.2.8 Dimensions en mm (pouces) 115 (4.528) 220 (8.661) Display or AOP 220 (8.661) 20.0 (0.787)

  • Page 16: Avertissement

    DEIF A/S se réserve le droit de modifier ce document sans préavis. La version anglaise de ce document contient à tout moment les informations actualisées les plus récentes sur le produit. DEIF décline toute responsabilité quant à l’exactitude des traductions. Il est possible que celles-ci ne soient pas mises à jour en même temps que le document en anglais.
