Endress+Hauser Liquiline Control CDC90 Manuel De Mise En Service page 45

Liquiline Control CDC90
Endress+Hauser

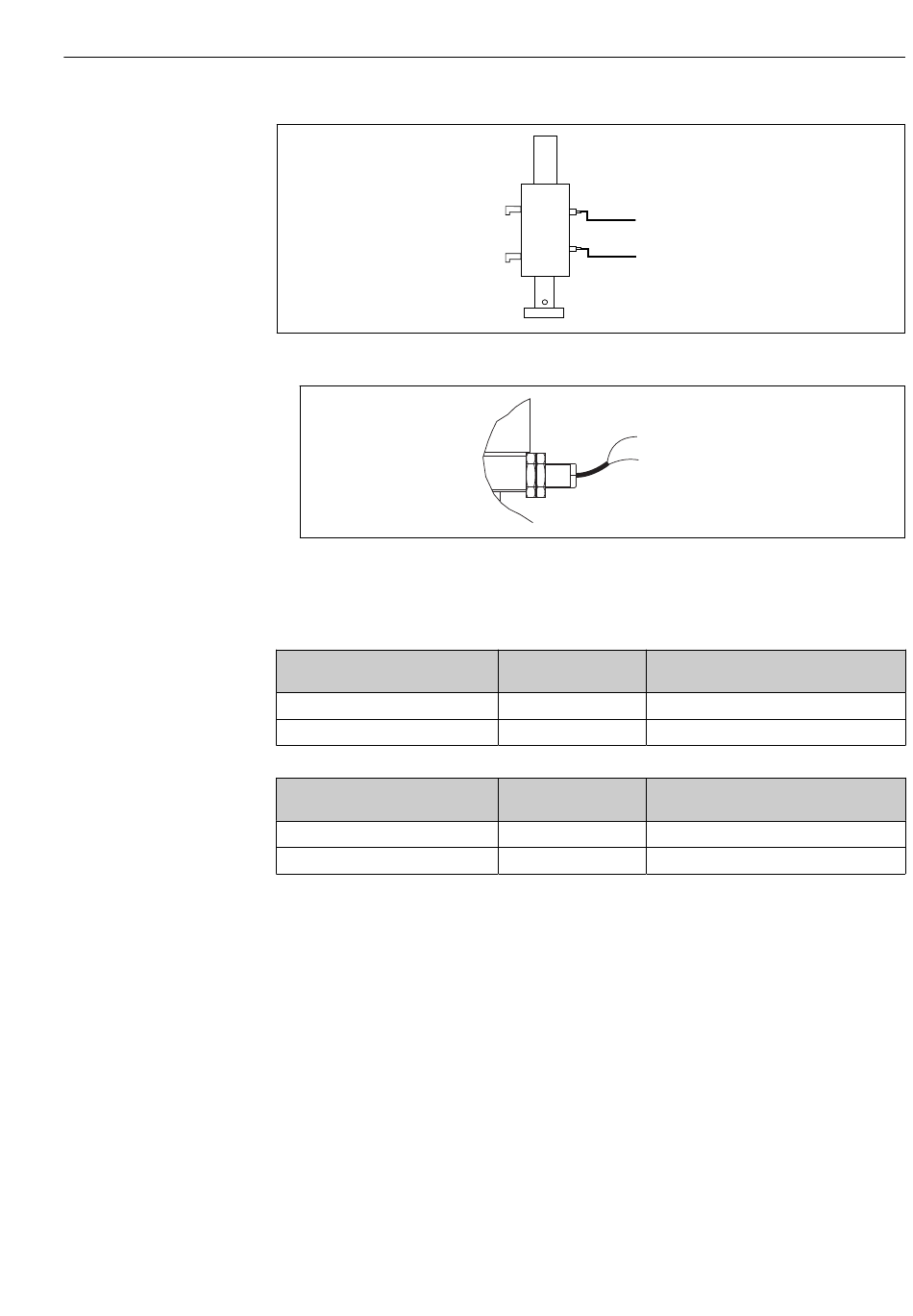

Surveillance de la position de la sonde
 40 Commande de l' a ir comprimé CPA471/472/472D/475
‣
Relier les raccords du signal retour de position dans l' u nité de commande pneumatique
de la façon suivante :
Raccordement à la borne d' i nterface de sortie dans l' u nité de commande pneumatique
Borne d'interface de sortie T1, en
bas
Broche 1
Broche 2
Borne d'interface de sortie T2, en
bas
Broche 1
Broche 2
Cleanfit CPA473/474
Les sondes avec fins de course pneumatiques doivent être converties en fins de course
électriques.
W26
W25
BN Ö L+ (1)
BU Ö L- (2)
Fil de câble Fonction
W26, BN Fin de course du haut
W26, BU Fin de course du haut
Fil de câble Fonction
W25, BN Fin de course du bas
W25, BU Fin de course du bas
Raccordement électrique
A0032747
A0044165
45
