Liquiline Control CDC90
Endress+Hauser
1

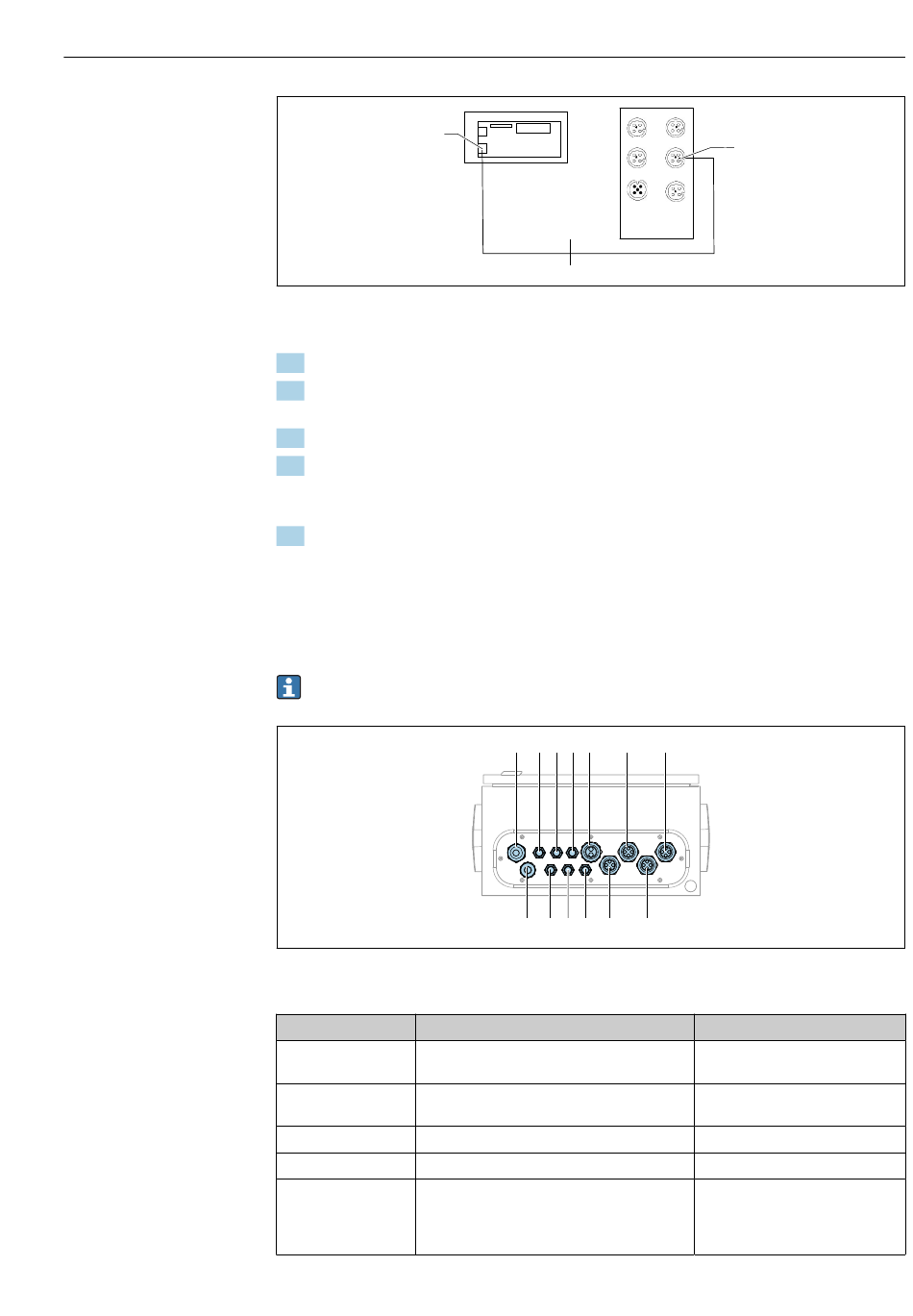

1 IPC
2 Connexion sur le commutateur Ethernet
1. Ouvrir l' u nité de commande CDC90.
2. Raccorder le câble adaptateur W18 dans l' u nité de commande CDC90 au presse-
étoupe "8" de l' i ntérieur.
3. Dans l' u nité de commande CDC90, raccorder le câble adaptateur W18 à l' I PC (1).
4. Raccorder le câble W23 à l' e xtérieur de l' u nité de commande CDC90 au presse-étoupe
"8".
 Les câbles W18 et W23 forment un pont.
5. Raccorder le câble W23 sur le commutateur Ethernet à la connexion (2) fournie.
6.6 Raccordement de l'unité de commande pneumatique
6.6.1 Affectation des presse-étoupe
Les tuyaux dans l' u nité de commande pneumatique ont déjà été raccordés en usine.
 39 Presse-étoupe de l' u nité de commande pneumatique
Affectation Câblage
1 Câble de raccordement à l' u nité de commande
CDC90
2 Câble d' a limentation électrique de l' u nité de
commande pneumatique
3 Non affecté
4 Câble Ethernet du bloc de vannes
5 Numéro de tuyau 8/noir dans le manifold M1
1x tuyau 6/8 mm de M1 dans le manifold
1x tuyau 6/8 mm alimentation d' a ir comprimé
(sur le lieu de montage)
W18
W23
1 2 3 4 5 6 7
8 9 10 11 12 13
Raccordement électrique
2
Désignation
W8
W11
W20->W22
4
A0044184
A0033199
