Liquiline Control CDC90
Endress+Hauser

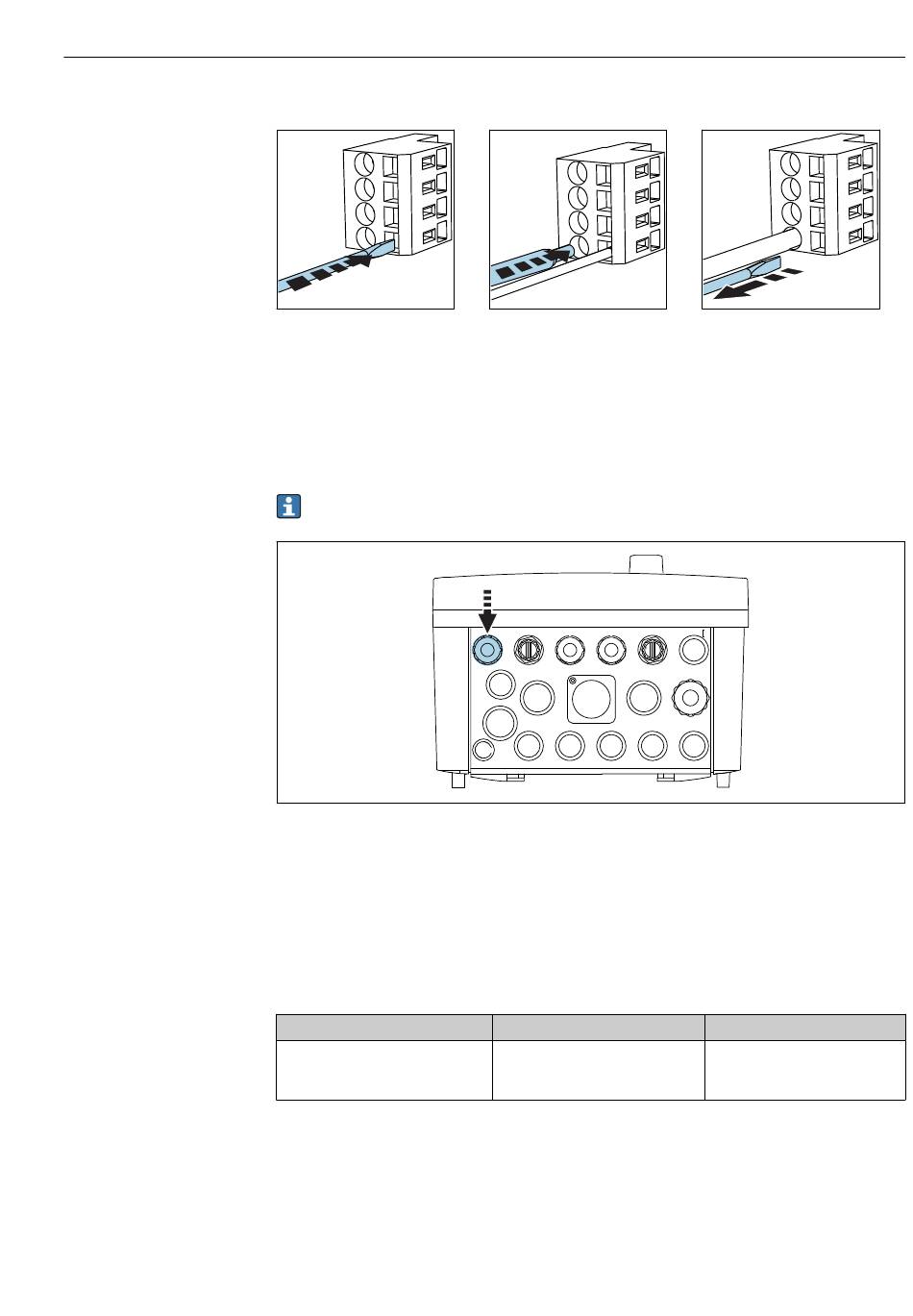

Toutes les autres bornes enfichables
‣
Appuyer le tournevis sur le
ressort (ouverture de la borne).
6.2.6 Raccordement de la tension d'alimentation pour l'unité de
commande CDC90
Presse-étoupe "H"
La tension d' a limentation pour l' u nité de commande CDC90 est déjà câblée en usine.
‣
Faire passer le câble de la tension d' a limentation à travers le presse-étoupe "H" fourni.
6.3 Raccordement des capteurs
6.3.1 Types de capteur
Capteurs avec protocole Memosens
Types de capteur
Capteurs numériques sans
alimentation interne supplémentaire
‣
Introduire le câble jusqu' e n
butée.
H 5 6 7
Câble de capteur
Avec connexion enfichable et
transmission de signal inductive
Raccordement électrique
‣
Retirer le tournevis (fermeture
de la borne).
8
G
Capteurs
• Capteurs de pH
• Capteurs de redox
• Capteurs de pH/redox combinés
A0033453
35
