BA01274C/07/FR/02.16
71347174
Products
Manuel de mise en service

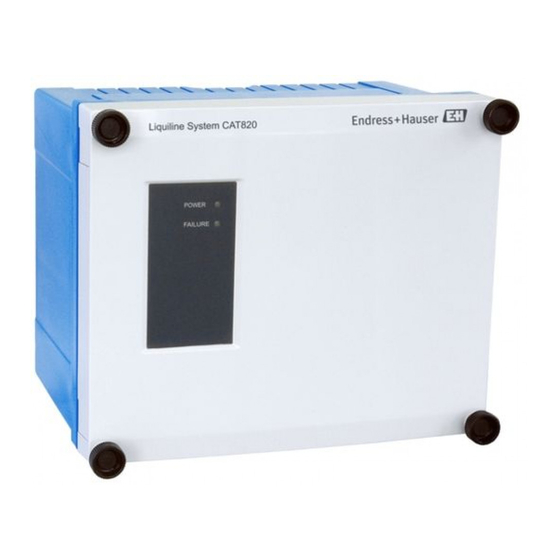

Liquiline System CAT820
Système de préparation d' é chantillons automatique
pour l' a limentation des appareils de mesure en
échantillon filtré provenant de bassins d' a ération,
décanteurs secondaires ou eaux de surface
Solutions
Services

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser Liquiline System CAT820

Sommaire des Matières pour Endress+Hauser Liquiline System CAT820

  • Page 1 Services BA01274C/07/FR/02.16 71347174 Manuel de mise en service Liquiline System CAT820 Système de préparation d' é chantillons automatique pour l' a limentation des appareils de mesure en échantillon filtré provenant de bassins d' a ération, décanteurs secondaires ou eaux de surface...

  • Page 3: Table Des Matières

    Liquiline System CAT820 Sommaire Sommaire Informations relatives au Configuration ....27 document ......4 Configuration de la version avec technologie Memosens .

  • Page 4: Informations Relatives Au

    Informations relatives au document Liquiline System CAT820 Informations relatives au document Fonction du document 1.1.1 Fonction du document Le présent manuel de mise en service contient toutes les informations nécessaires aux différentes phases du cycle de vie de l' a ppareil : de l' i dentification du produit, de la réception des marchandises et du stockage au dépannage, à...
  • Page 5 Liquiline System CAT820 Informations relatives au document 1.3.2 Symboles sur l'appareil Symbole Signification Renvoi à la documentation de l' a ppareil Endress+Hauser...

  • Page 6: Consignes De Sécurité

    Utilisation conforme Le système de préparation d' é chantillons Liquiline System CAT820 est conçu pour l' a limentation automatique des appareils de mesure en échantillon filtré provenant de bassins d' a ération, décanteurs secondaires ou eaux de surface.

  • Page 7: Sécurité Du Produit

    Les directives et normes européennes en vigueur ont été respectées. Description du produit Une unité de prélèvement complète comprend : • Système de préparation d' é chantillons Liquiline System CAT820 • Transmetteur avec touches programmables et LED d' é tat • Pompe péristaltique •...

  • Page 8: Réception Des Marchandises Et Identification Des

    Réception des marchandises et identification des produits Liquiline System CAT820 Réception des marchandises et identification des produits Réception des marchandises Vérifiez que l' e mballage est intact.  Signalez tout dommage constaté sur l' e mballage au fournisseur. Conservez l' e mballage endommagé jusqu' à la résolution du problème.

  • Page 9: Contenu De La Livraison

    Contenu de la livraison La livraison comprend : • 1 Liquiline System CAT820 dans la version commandée • 1 copie du manuel de mise en service (dans la langue souhaitée sur sélection de l' o ption de commande correspondante) •...

  • Page 10: Montage

    Montage Liquiline System CAT820 Montage Conditions de montage 5.1.1 Dimensions Ø9 (0.35) 199 (7.38) 128 (5.04) 237 (9.33) A0029547  1 Liquiline System CAT820, dimensions en mm (in) Endress+Hauser...
  • Page 11 Liquiline System CAT820 Montage A0032007  2 Filtre, dimensions en mm (in) 5.1.2 Plaque de montage 4 x 6.5 (0.26) 80 (3.15) 125 (4.92) A0029938  3 Plaque de montage, dimensions en mm (inch) 5.1.3 Capot de protection climatique (en option) AVIS Effet des conditions climatiques (pluie, neige, ensoleillement direct, etc.)

  • Page 12: Montage Du Système De Préparation

    Montage Liquiline System CAT820 300 (11.8) 170 (6.69) 80 (3.15) 270 (10.6) Ø 7 (0.28) A0029939  4 Capot de protection climatique, dimensions en mm (inch) Montage du système de préparation d'échantillons Le système de préparation d' é chantillons peut être monté de 3 façons : •...
  • Page 13 Liquiline System CAT820 Montage 5.2.1 Montage du système de préparation d'échantillons sur un mât A0029941  5 Capot de protection climatique (en option) Rondelles élastiques et écrous (kit de montage sur mât) Plaque de montage sur mât (kit de montage sur Tube ou mât (rond/carré)
  • Page 14 Montage Liquiline System CAT820 5.2.2 Montage du système de préparation d'échantillons sur un garde-corps A0032012  8 Capot de protection climatique (en option) Rondelles élastiques et écrous (kit de montage sur mât) Plaque de montage sur mât (kit de montage sur Tube ou mât (rond/carré)

  • Page 15: D' É Chantillons

    Liquiline System CAT820 Montage 5.2.3 Montage du système de préparation d'échantillons sur un mur Montez le système de préparation d' é chantillons de sorte que la surface d' a ppui du mur soit au moins aussi grande que la face arrière du boîtier.
  • Page 16 Montage Liquiline System CAT820 Pour monter la sonde de température à l' e xtérieur afin de permettre une mesure correcte de la température ambiante, procédez de la façon suivante : Dévissez les quatre vis du boîtier du système de préparation d' é chantillons.

  • Page 17: Montage Du Filtre Dans Le Process

    Liquiline System CAT820 Montage A0029961 A0029962  15 Démontage  16 Démontage Maintenir la languette de retenue enfoncée Retirer l' a ppareil par l' a vant Pousser le boîtier vers le haut hors du support Montage du filtre dans le process Choisissez l' e mplacement de montage de sorte que la distance avec les éléments fixes soit...
  • Page 18 Montage Liquiline System CAT820 A0029963  17 Point d' a rrêt (illustration sans capuchon anti-projection) 5.3.1 Montage fixe avec tube à immersion Le raccord en croix est monté de sorte que l' u n des côtés fermés soit orienté vers le centre du bassin et l' a utre vers le haut.
  • Page 19 Liquiline System CAT820 Montage Ajustez les borniers sur le raccord en croix. Glissez le raccord en croix sur le tube à immersion. Veillez à ce que le côté fermé du raccord en croix se trouve vers le haut. Au-dessus du raccord en croix, montez la bague de serrage multifonction (côté en forme d' e ntonnoir vers le haut) sur le tube à...
  • Page 20 Montage Liquiline System CAT820 A0029966  19 Montage du support à chaîne Monter la bague de serrage multifonction. PasseR l' é trier dans la chaîne. Accrocher l' é trier à la bague de serrage multifonction. Mettre en place le capuchon anti-projection.
  • Page 21 Liquiline System CAT820 Montage 5.3.3 Montage avec flotteur Procédez de la façon suivante pour monter le filtre : Vissez l' é crou-raccord sur l' i nsert en plastique du flotteur. Raccordez le tuyau d' é chantillon PTFE, 4 mm, bleu, au filtre.

  • Page 22: Raccordement Externe De L'air Comprimé

    Montage Liquiline System CAT820 Raccordez le tuyau d' é chantillon (PTFE, 4 mm, bleu) au filtre. Vissez le filtre jusqu' à la butée dans la fermeture rapide. Pour cela, tournez l' é crou- raccord et pas le filtre. Raccordement externe de l'air comprimé...

  • Page 23: Contrôle Du Montage

    Liquiline System CAT820 Raccordement électrique Contrôle du montage • Après le montage, vérifiez que le dispositif de préparation d' é chantillons et les tuyaux ne sont pas endommagés. • Après le montage, vérifiez que tous les raccordements ont été effectués correctement et qu' i ls sont étanches.

  • Page 24: Raccordement Des Câbles Et Des Tuyaux

    Raccordement électrique Liquiline System CAT820 PK GY GN YE L PE N L PE N A0029980 Alimentation 115/230VAC (pour version avec chauffage du boîtier ou chauffage de tuyau) Chauffage de tuyau, du filtre à la pompe Blindage Capteur de température Memosens Raccordement des câbles et des tuyaux...
  • Page 25 Liquiline System CAT820 Raccordement électrique A0029976  22 Partie inférieure du boîtier Tuyau (du filtre à la pompe) Tuyau (de la pompe à l' a nalyseur) Capteur de température Câble d' a limentation Conduite d' a ir comprimé externe Desserrez un presse-étoupe sur le dessous du boîtier et enlevez le bouchon de la traversée.

  • Page 26: Structure Du Tuyau Spiralé

    Options de configuration Liquiline System CAT820 Structure du tuyau spiralé Tuyau spiralé, PVC PTFE, bleu PTFE, noir Memosens et alimentation Chauffage de tuyau A0029548  23 Options de configuration Version avec technologie Memosens Commande sur site Marche avant de la pompe d' é chantillonnage Marche arrière de la pompe d' é...

  • Page 27: Version Avec Commande Temporisée

    La configuration du menu du système de préparation d' é chantillons se fait via l' a fficheur d' u n analyseur Liquiline System CA80. L' é tat et l' é tape de process actuelle du système de préparation d' é chantillons Liquiline System CAT820 sont également affichés ici. Pour plus d' i nformations, voir la documentation correspondante.

  • Page 28: Configuration De La Version Avec Commande Temporisée

    (analyseur, capteurs, préparation des échantillons) se fait en mode automatique via Liquiline System CA80. Si vous appuyez sur la touche 1 du Liquiline System CAT820, cela se traduit par une demande d' a utorisation pour passer en mode sur site. S' i l y a un conflit avec une séquence de programme en cours, cette séquence sera terminée avant que l' a utorisation nécessaire ne...

  • Page 29: Diagnostic Et Suppression Des

    NE 107. Le message de diagnostic correspondant s' a ffiche sur l' a fficheur de l' a nalyseur Liquiline System. En cas de message de diagnostic de la catégorie "F", la LED d' é tat du Liquiline System CAT820 devient rouge, de même que le rétroéclairage de l' a fficheur du Liquiline System CA80. -->...
  • Page 30 Maintenance Liquiline System CAT820 AVIS Solutions de nettoyage interdites Dommage sur ‣ Ne jamais utiliser d' a cides minéraux concentrés ou de solutions alcalines pour le nettoyage. ‣ Ne jamais utiliser de solutions de nettoyage organiques telles qu' a cétone, alcool benzylique, méthanol, chlorure de méthylène, xylène ou solution de nettoyage glycérineuse concentrée.

  • Page 31: Remplacement Du Tuyau De Pompe Et De

    Liquiline System CAT820 Maintenance Commencez par nettoyer le filtre pendant 1 à 2 jours dans un mélange de produit de nettoyage alcalin (1,5 %) et oxydant (1,0 %).  Voir la documentation de la solution de nettoyage CY820. Rincez soigneusement le filtre avec de l' e au.

  • Page 32: Réparation

    Réparation Liquiline System CAT820 A0030094  27 Installation de la nouvelle cartouche de filtre Lors du remplacement, l' u nité de filtration peut rester raccordée à la sonde. Seule la céramique est remplacée. Lubrifiez régulièrement les joints toriques. Réparation ATTENTION Danger suite à...
  • Page 33 Liquiline System CAT820 Réparation Position Description et contenu Référence Kit de pièces de rechange Kit CAT820/860 : filtre céramique tube 0,1 μm 71222181 Kit instructions : filtre CAT8xx Kit CAT820/860 : 10 x connecteur de pompe 71241442 péristaltique Kit instructions : connecteur de tuyau CA8x/CAT8xx Kit CAT820/860 : tête de pompe (10 x)

  • Page 34: Retour De Matériel

    été commandé ou livré. En tant qu' e ntreprise certifiée ISO et conformément aux directives légales, Endress+Hauser est tenu de suivre des procédures définies en ce qui concerne les appareils retournés ayant été en contact avec le produit.

  • Page 35: Solution De Nettoyage Pour Tuyaux Et

    Liquiline System CAT820 Caractéristiques techniques Kit de fixation sur mât • Pour la fixation du système de préparation d' é chantillons sur un mât ou un tube horizontal ou vertical • Réf. 71096920 Kit CAT820/860 : filtre céramique, complet Réf. 71241492 Kit CA71 : rétrofit CAT820...
  • Page 36 Caractéristiques techniques Liquiline System CAT820 14.2.2 Tension d'alimentation AVIS L'appareil n'a pas d'interrupteur secteur. ‣ Le client doit prévoir un sectionneur protégé à proximité de l' a ppareil. ‣ Le sectionneur doit être un commutateur ou un disjoncteur et être marqué comme sectionneur pour l' a ppareil.
  • Page 37 Liquiline System CAT820 Caractéristiques techniques 14.3 Performances 14.3.1 Quantité de filtrat Version avec technologie Memosens : • 5,5 à 16,5 ml/min • Réglage par défaut : 8,25 ml/min Version avec commande temporisée : • 4,7 à 11 ml/min • Réglage par défaut : 6,6 ml/min Toutes les valeurs ont été...
  • Page 38 Caractéristiques techniques Liquiline System CAT820 14.4 Environnement 14.4.1 Gamme de température ambiante Sans chauffage +5 à +50 ˚C (41 à 122 ˚F) Avec chauffage -20 à +50 ˚C (-4 à +122 ˚F) 14.4.2 Température de stockage -20 à +60 °C (-4 à 140 °F) 14.4.3...
  • Page 39 Liquiline System CAT820 Caractéristiques techniques 14.5.6 Air comprimé 2 à 4 bar (29 à 58 psi) 14.6 Construction mécanique 14.6.1 Dimensions --> chapitre "Montage" 14.6.2 Poids Env. 2,5 kg (5.51 lbs), selon la version 14.6.3 Matériaux Matériau du boîtier Partie inférieure du boîtier...
  • Page 40 Caractéristiques techniques Liquiline System CAT820 14.6.4 Tuyaux et câbles Tuyau, du filtre à la pompe • Longueurs : 3 m (9.8 ft), 5 m (16.4 ft) • Tuyau spiralé : – Matériau PVC – OD 21,6 mm (0.85") – ID 16 mm (0.63") •...

  • Page 41: Index

    Liquiline System CAT820 Index Index Filtre Nettoyage ....30 Accessoires ..... 34 Remplacement .
  • Page 42 Index Liquiline System CAT820 Raccordement Electrique ....23 Raccordement de l' a ir comprimé externe ....22 Raccordement électrique .
  • Page 44 *71347174* 71347174 www.addresses.endress.com...
