Liquiline Control CDC90
Endress+Hauser

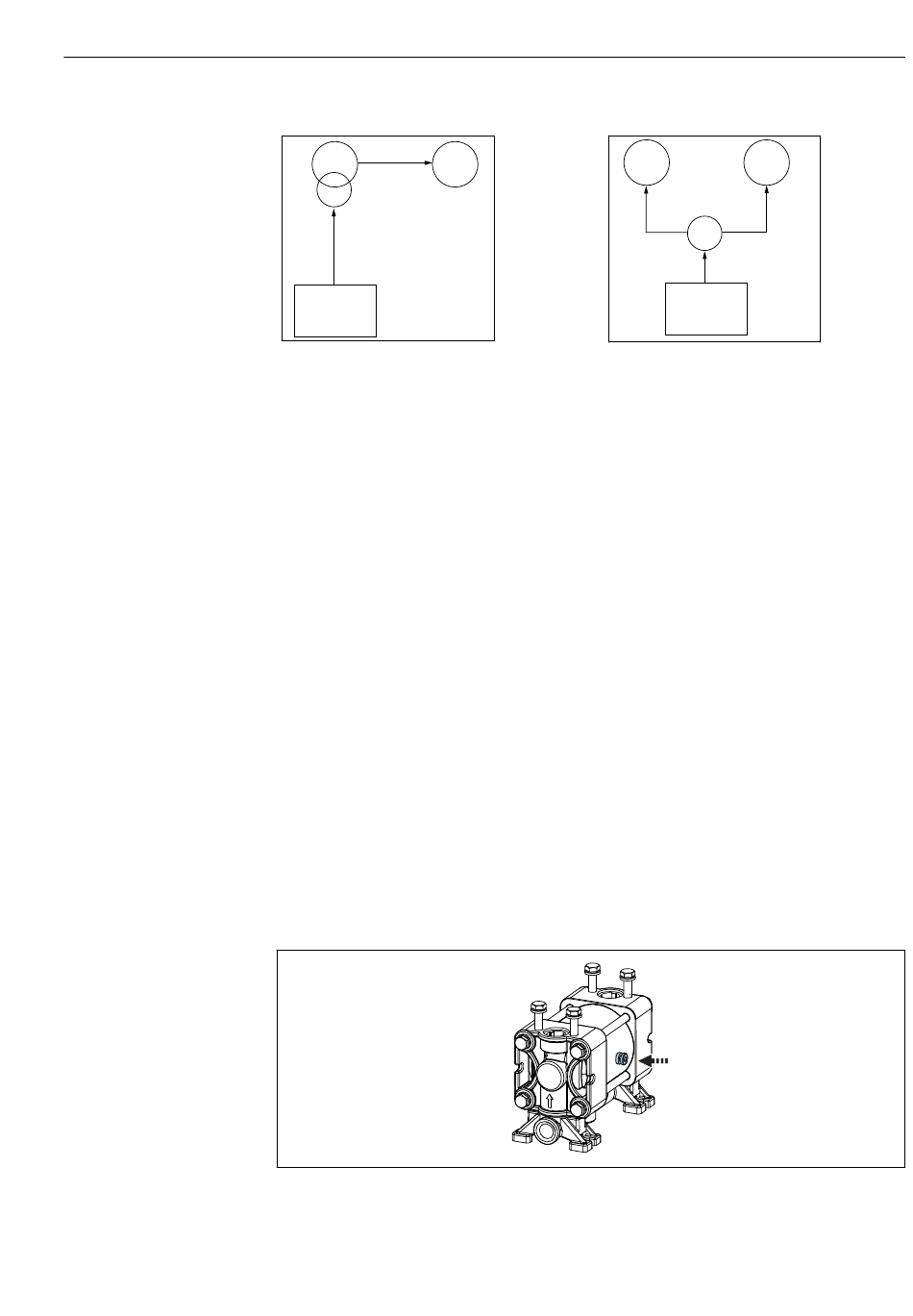

Option de montage 1
B
MS2
MS1
2
A
1
A+B=max 10 m
A = longueur du multiflexible M2 pour le produit, relié
au bloc de rinçage.
= longueur du multiflexible M1 pour l' a ir, pour la
commande du point de mesure 1 ainsi que la commande
de la vanne d' e au et de l' a ir de purge.
= longueur des tuyaux 8 et 11 du multiflexible M3 pour
l' a ir, pour la commande de la vanne de commutation.
B = longueur du tuyau de raccordement entre la vanne
de commutation et le point de mesure point 2.
A+B = longueur des tuyaux 9 et 10 du multiflexible M3
pour l' a ir, pour la commande du point de mesure 2.
Raccordement de la pompe
Commande de l'air comprimé
La commande d' a ir comprimé des pompes est déjà connectée au départ usine.
‣
Pour la commande de l' a ir comprimé des pompes, relier le morceau de tube de 4 mm
(0.16 in) fourni et l' a daptateur de conduit de 4 à 6 mm (0.16 à 0.24 in) de la manière
suivante :
 22 Raccordement de la commande d' a ir comprimé
Option de montage 2
MS1
B
A+B= max 10 m
A+C= max. 10 m
1 = unité de commande pneumatique
2 = bloc de rinçage et vanne de commutation
MS1 = point de mesure 1
MS2 = point de mesure 2
A = longueur du multiflexible M2 pour le produit,
relié au bloc de rinçage.
= longueur des tuyaux 3 et 4 du multiflexible M1
pour l' a ir, pour la commande de la vanne d' e au et de
l' a ir de purge.
= longueur des tuyaux 8 et 11 du multiflexible M3
pour l' a ir, pour la commande de la vanne de
commutation.
B, C = longueur du tuyau de raccordement entre la
vanne de commutation et le point de mesure point 1
ou 2.
A+B, A+C = longueur des tuyaux 1 et 2 du
multiflexible M1 pour l' a ir, pour la commande du
point de mesure 1.
= longueur des tuyaux 9 et 10 du multiflexible M3
pour l' a ir, pour la commande du point de mesure 2.
Montage
MS2
C
2
A
1
A0033921
