FONCTIONNEMENT
2.7.8 Page étalonnage sur site
Paramètre
CAL TYPE CAL TYPE
REF GAS 1 REF GAS 1
ACTUAL 1 ACTUAL 1
REF GAS 2 REF GAS 2
ACTUAL 2 ACTUAL 2
ADJUSTED ~ ADJUSTED ~
Consultez la section 3 pour connaître la procédure d'étalonnage sur site.
2.7.9

Guide optique

Le guide optique est un accessoire en option, installé idéalement du côté gauche de
l'entrée du câble et est équipé d'une LED rouge et verte pour afficher le statut.
• Lumière verte allumée – indique que l'instrument est sous tension.
• Lumière rouge clignotante – indique lorsqu'une entrée de compensation
externe ou un capteur externe est hors plage (si l'un est sélectionné sur
ON ON
). Hors plage est <3.6 mA ou >21 mA (voir le tableau de Message
de statut à la Section 2.5.1).
• Lumière rouge allumée – indique une erreur du capteur interne ou que la
température de la cellule de l'instrument n'est pas encore stabilisée (voir
le tableau des messages d'état à la section 2.5.1) – l'affichage LED est
prioritaire sur les erreurs externes.
Cet affichage a été conçu pour respecter la norme NAMUR NE44.
22

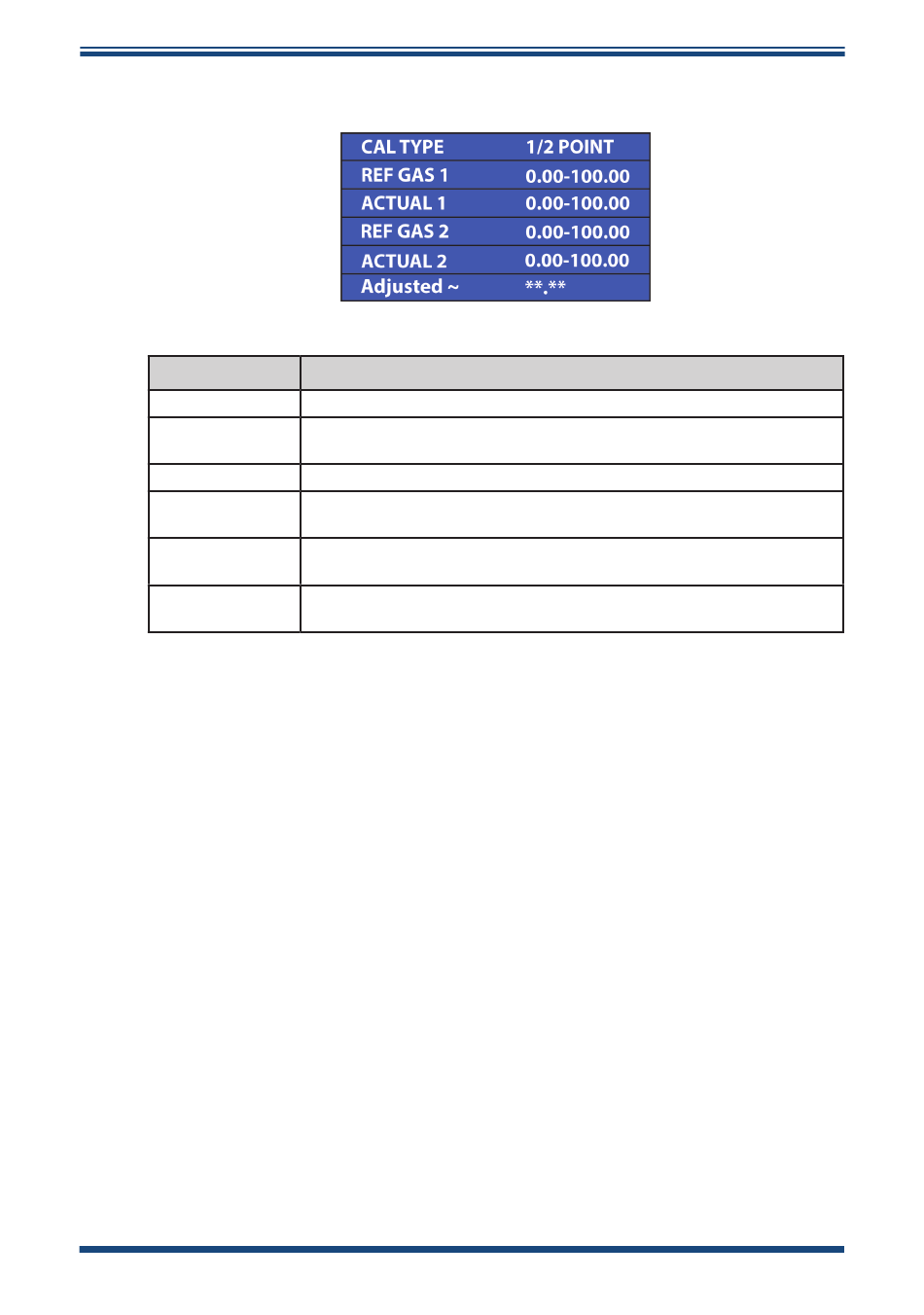

Schéma 26 Page étalonnage sur site
Description/fonctionnement
1 POINT ou 2 POINT
Gaz de référence d'étalonnage pour un étalonnage 1 point, gaz de
référence d'étalonnage inférieur pour un étalonnage 2 point
O réellement mesuré pour le REF GAS 1 Voir section 3.1
2
Gaz de référence d'étalonnage supérieur pour un étalonnage 2 point.
Désactivé si étalonnage 1 point sélectionné
O réellement mesuré pour le REF GAS 2 Voir section 3.2
2
Désactivé si étalonnage 1 point sélectionné
Lecture O avant et après le changement
2
Le symbole ~ s'affichera jusqu'à ce que la lecture soit stable
Manuel de l'utilisateur XTP601
97313 FR Édition 8, Mai 2022
