Multidis SFQ

Description technique

f
Porter des vêtements de protection
appropriés pour éviter tout contact non
protégé avec des robinetteries et des
composants chauds.
2.3.5 Risque de blessure lié à des travaux
non conformes
Des énergies accumulées, des composants
comportant des arêtes vives, des pointes et
des angles à l'extérieur et à l'intérieur du
produit peuvent entraîner des blessures.
f
Prévoir un espace suffisant avant de
débuter les travaux.
f
Manipuler avec précaution les composants
ouverts ayant des arêtes vives.
f
Veiller à ce que le lieu de travail soit
rangé et propre pour éviter des sources
d'accident.
2.3.6 Disponibilité de la notice d'utilisation
Toute personne qui travaille avec ce produit
doit avoir lu et appliqué cette notice et toutes
les autres notices applicables.
La notice doit être disponible sur le lieu
d'utilisation du produit.
!
Remettre à l'exploitant cette notice et
toutes les notices applicables.
140495282-V01.09.2021
3. Description technique
3.1

Construction

1

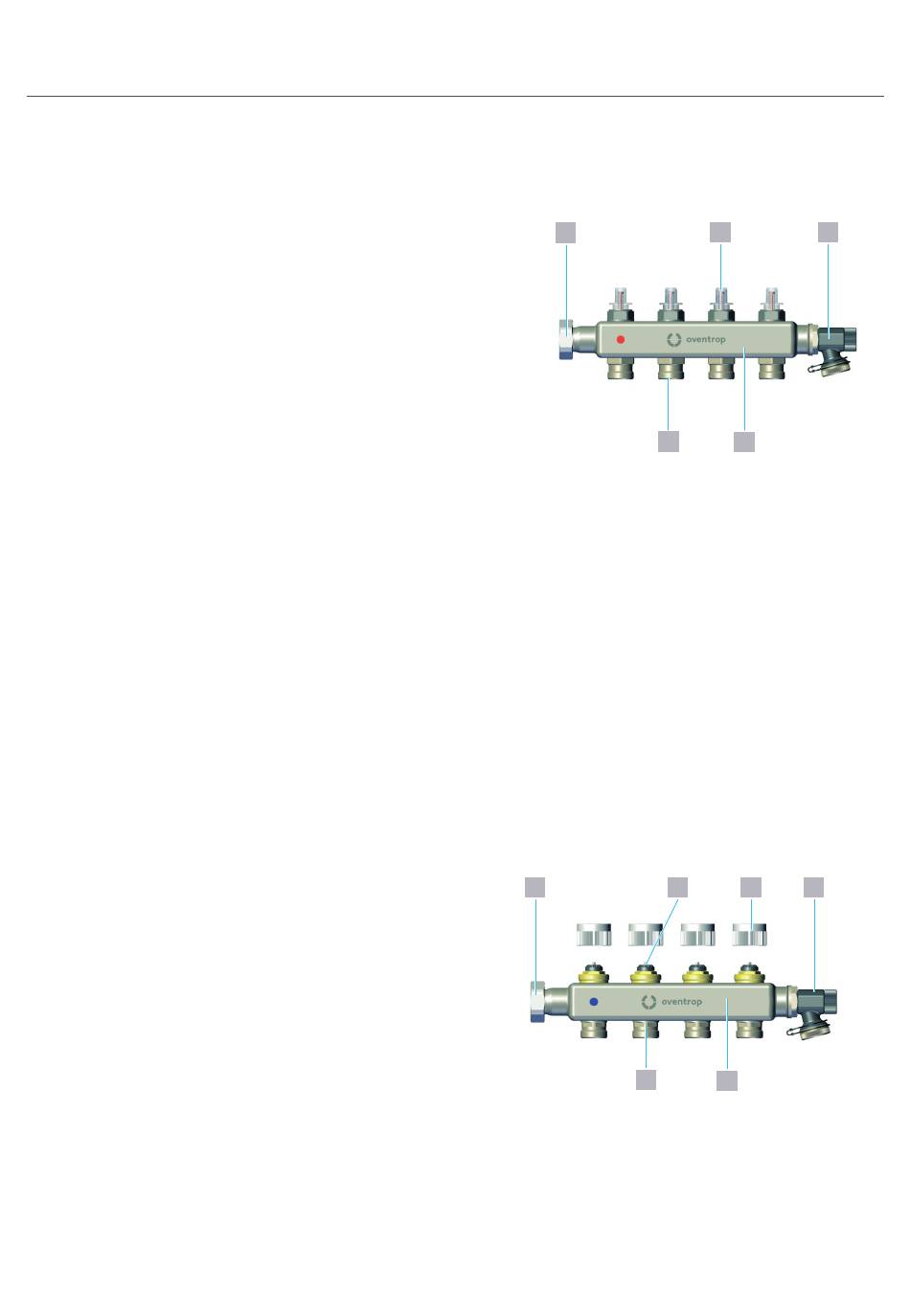

Fig. 1: Construction du distributeur pour
l'aller
1 Écrou d'accouplement
2 Indicateur du débit
3 Robinet de vidange et de remplissage
G ¾
4
Distributeur pour l'aller
5
Manchon de raccordement avec
filetage mâle G ¾ (eurocône selon DIN
EN 16313)
1
6
Fig. 2: Construction du collecteur pour le
retour
1 Écrou d'accouplement
2 Mécanisme QM
2 3
5 4
2 3 4
5
