SCU100 INSITE PRO M COMPACT MANUEL D'UTILISATION
25

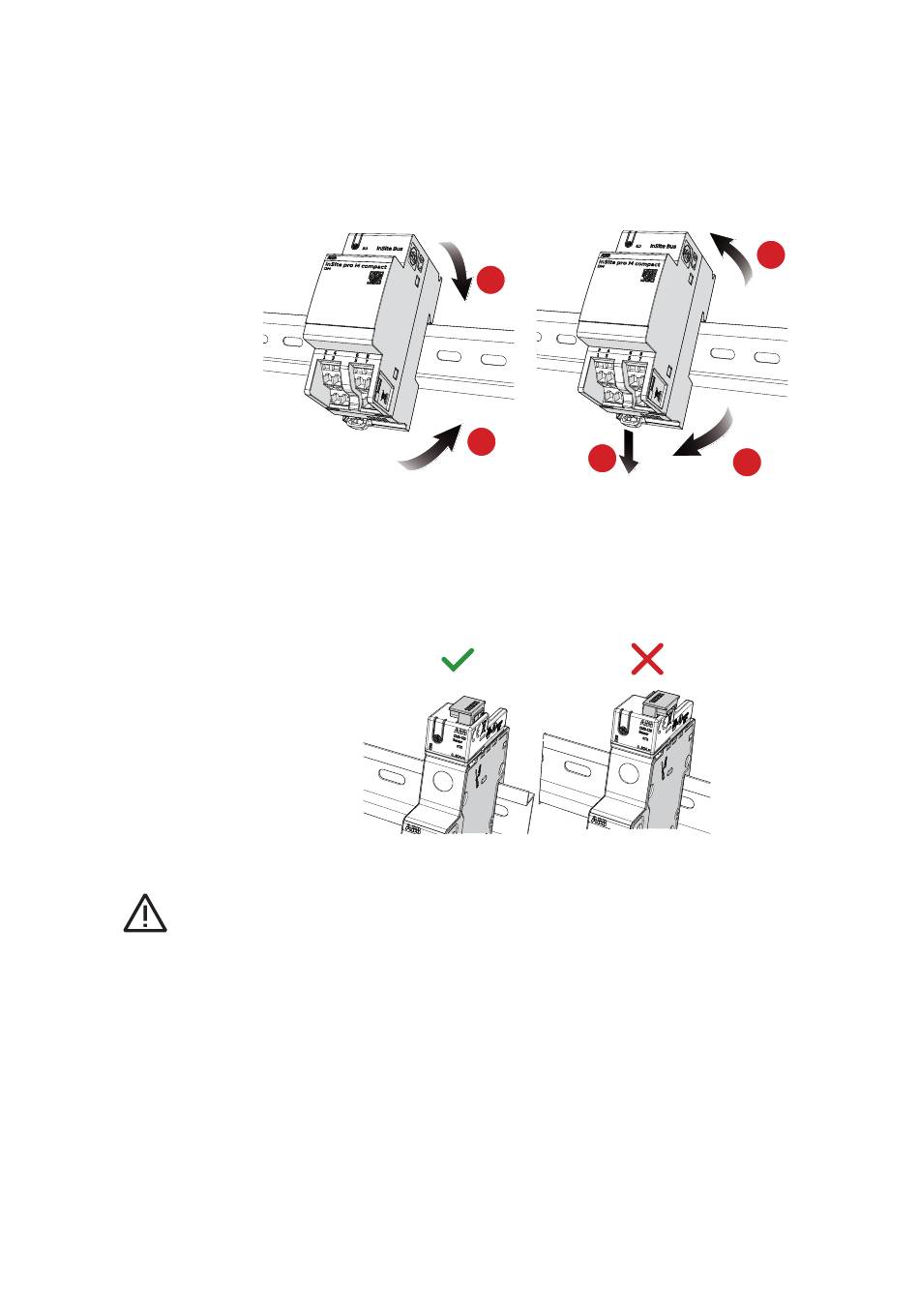

Assemblage de modules E/S
• Assemblage sur rail DIN 35 mm
Pour assembler l'unité de contrôle, effectuer les étapes 1 et 2. Le dispositif peut être monté
horizontalement ou verticalement. Pour débrancher, effectuer les étapes 3, 4 et 5.
5
1
2
3
4
Connexion finale
Pour terminer, connecter les capteurs de courant et les modules E/S à l'unité de contrôle.
Brancher le câble, vérifier le bon sens de connexion. (Image sur la droite)
Attention : Lors du branchement du câble plat InSite sur les capteurs et les modules E/S, vérifier le bon
sens de connexion.
