Source de tension CC

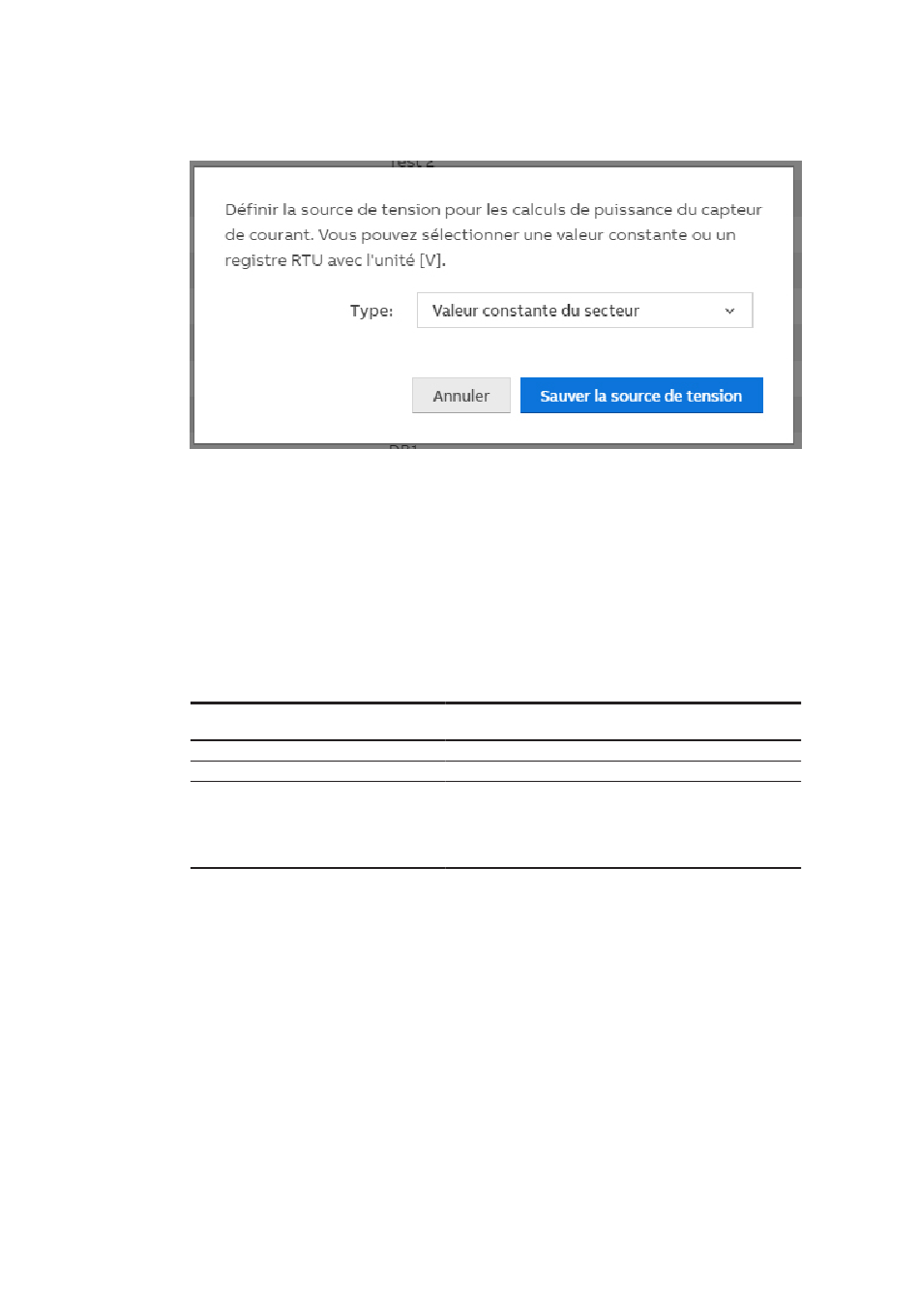

Lorsque l'icône du stylo est enfoncée, l'invite suivante apparaîtra
L'utilisateur sera invité à spécifier la valeur de la tension CC « par dérivation », utilisée dans les calculs de
puissance et d'énergie pour un capteur spécifique. Les options suivantes sont disponibles :
• Valeur constante du secteur – Valeur globale de la tension CC configurée à la page « Configuration -
Dispositifs - Unité de contrôle »
• Valeur constante du capteur – Valeur numérique en volts attribuée à un capteur spécifique par le
champ de saisie « Valeur »
• Registre RTU – Valeur stockée dans le registre de dispositif Modbus RTU tiers, qui est lu
périodiquement par l'unité de contrôle. N'importe quel registre avec l'unité « V » peut être sélectionné.
Se reporter au chapitre 10.3 pour plus d'informations.
Couleurs de l'indicateur de point d'état du capteur
Couleurs de l'indicateur de point
d'état des capteurs
Vert
Rouge
Jaune
SCU100 INSITE PRO M COMPACT MANUEL D'UTILISATION
le capteur est attribué et opérationnel
le capteur n'est pas attribué ou ne répond pas
le capteur est attribué et opérationnel, mais le
registre RTU attribué comme source de tension ne
répond pas ou a été supprimé de la configuration
par l'utilisateur. Dans cette situation, seul le courant
électrique est mesuré
39
