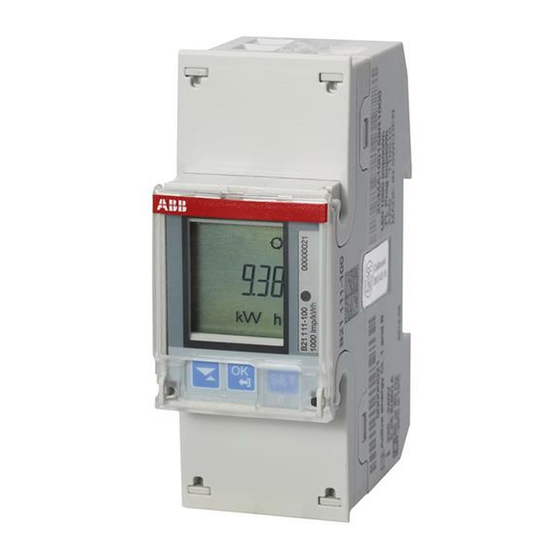

B21 – Compteur monophasé
1
3
L1
N
150701-N°009-ABB-B21+B23
ABB B21 + B23
5
ELECTRICITE
A
Sortie d'impulsions : 1000 imp / kWh
13 15
Alimentation externe
nécessaire : 5-40 VDC
B
M-Bus
37 36
B
RS-485 (ModBus)
37 36
35
(1) 2 brins sont utilisés pour le réseau, les deux restants peuvent servir en cas de bris
d'un brin ou de dédoublement d'une partie du réseau
1 & 5
PRODUCTION D'ENERGIE
PV / Cogénération
CONSOMMATION D'ENERGIE
Réseau
* Informations détaillées : voir manuel d'installation fourni avec le compteur
N° 009
faradisé
4 x 0,75 mm² LIYCY
(1)
(1)
4 x 0,75 mm² LIYCY
4 x 0,75 mm² LIYCY
(1)
3 & 5
Réseau
Consommation
