KFV – Instructions de montage
Serrures multipoints manoeuvrables par clé, BS 6000 OF/OR, BS 6000, BS 6600
3.2

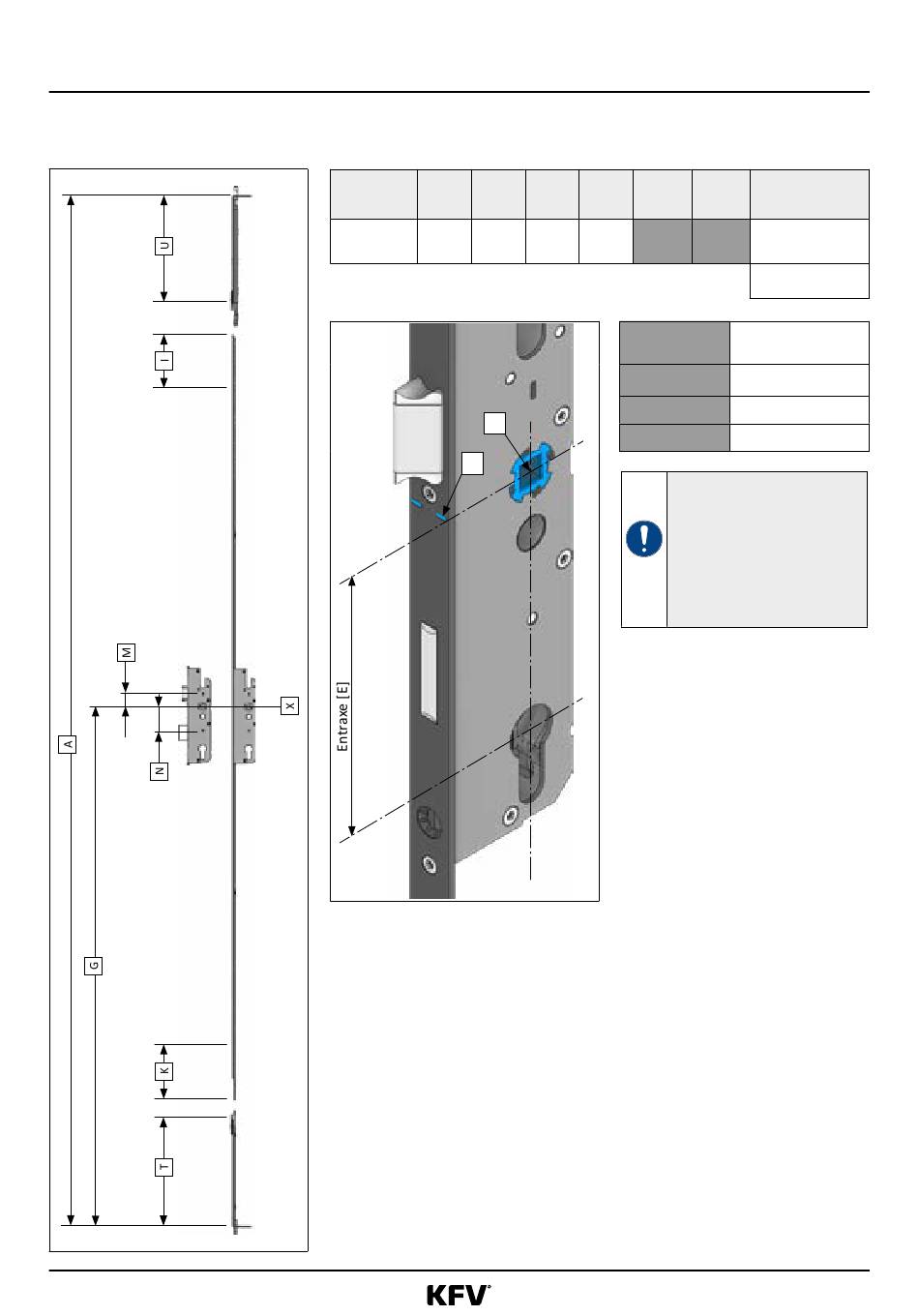

Variante de dimensions BS 6000, BS 6000 OF/OR

3.2.1

Entraxes : 92 mm, 94 mm

12/64
Variante
de dimensions
W000
03.2020
A G T U
2 100 1 050 235 235
1
X
Adaptée à la hauteur
I K
fond de feuillure
1 810 - 2 100
260 240
(1 810 - 2 070*)
* Pour dimension
G = 1020
Dimensions I + K = Raccourcissement
possible
X
= Marquage système
M = 29,0
N = 57,5
Toutes les dimensions se
rapportent au marquage
système [X].
Le marquage système [X] se
trouve à la même hauteur
que le centre du carré de la
béquille [1] pour les entraxes
[E] = 92, 94.
H39.MFVRS009FR-01
