Montage des Einbaugehäuses in ein Betonbecken
HINWEIS
Schrauben nur handfest anziehen. Keine Gewalt anwenden!
1.
Druckanschluss (B) oben, über dem Sauganschluss (C)
anordnen.
2.
Einbautiefe: Mitte des Einbaugehäuses/der Düsen soll 30 cm
unterhalb des Wasserspiegels angebracht werden.
3.
Noppendichtung (26) in das Gehäuse (1) einlegen.
4.
Einbaugehäuse (1) ausrichten und mit vier
Schneidschrauben (103) an Schalung befestigen.
5.
Dicht-Rundschnur in Gehäusenut eindrücken.
6.
Blindplatte (30), mit den vier Schneidschrauben (103), dient
zum Schutz des Gehäuses beim Verputzen und als
Abdeckung bei eventueller Inbetriebnahme des Schwimm-
beckens ohne Installation des Fertigmontagesatzes.
Einbauskizzen beachten.

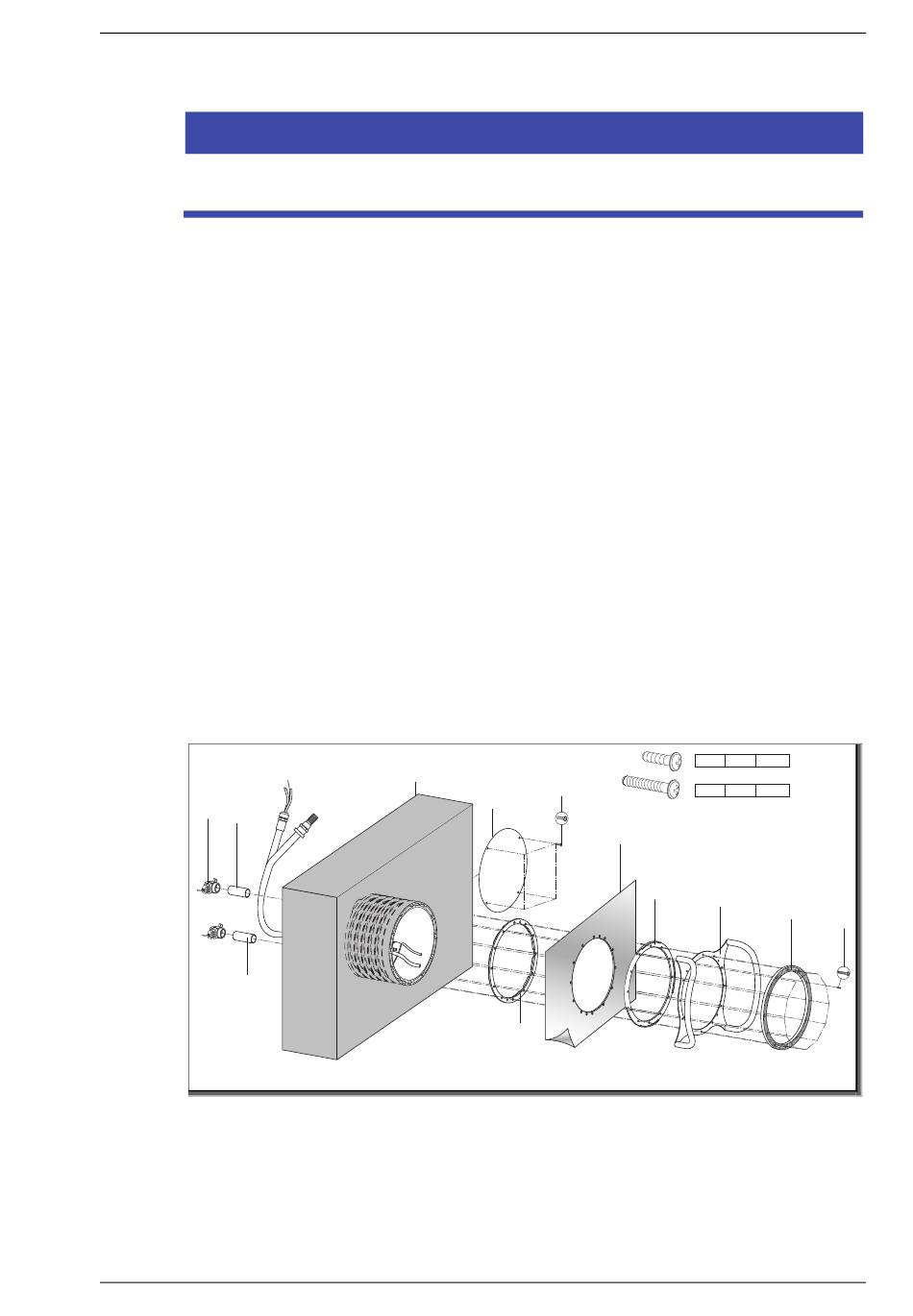

Montage des Einbaugehäuses in ein Betonbecken mit
Folienauskleidung (A)
5.2.3 beachten: Ausrichtung des Spannrings
34 106 (B)
105 (C)
Abb. 7
01|2018
1
103
30
26
Installation
103
4x
6x22
52
12x 6x40
A
27
70
28
WG23.140.041-P
52
DE 23
