HEIDENHAIN MANUALplus 620 Manuel D'utilisation page 355

Mode Apprentissage | Cycles de perçage

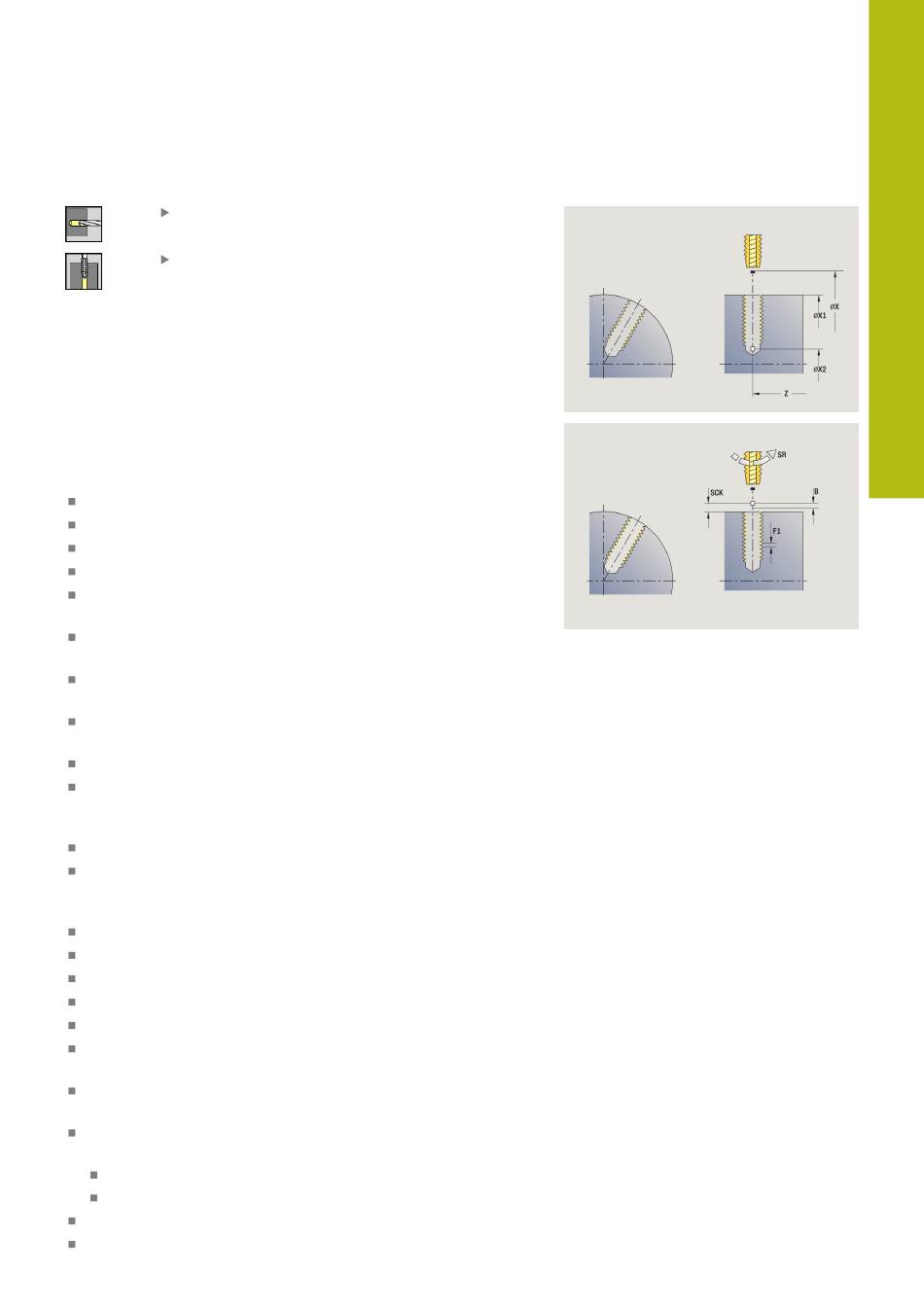

Taraudage radiale
Sélectionner Percer
Sélectionner Taraudage radiale
Le cycle exécute un taraudage sur le pourtour de la pièce.
Signification de la Long. extraction : utilisez ce paramètre lors
de l'utilisation d'un mandrin de compensation. Le cycle calcule
un nouveau pas nominal à partir de la profondeur du filet, du
pas programmé et de la Long. extraction. Le pas nominal est
légèrement inférieur au pas du taraud. Lors de la réalisation du filet,
le taraud est extrait du mandrin de serrage de la Long. extraction.
Ce procédé vous permet d'augmenter la durée de vie des tarauds.
Paramètres du cycle :
X, Z: Point initial
C: Angle broche – position sur l'axe C
X1: Pt départ alésage (par défaut : perçage à partir de X)
X2: Pt arrivée alésage
F1: Pas de filetage (par défaut : avance provenant de la
description de l'outil)
B: Longueur d'amorce pour atteindre la vitesse de rotation et
l'avance programmées (par défaut : 2 * Pas de filetage F1)
SR: Régime recul pour le retrait rapide (par défaut : vitesse de
rotation du taraudage)
L: Long. extraction si vous utilisez des pinces de serrage avec
compensation linéaire (par défaut : 0)
CB: Frein désactivé (1)
SCK: Distance sécurité
Informations complémentaires :
SCK", Page 179
T: No. outil – numéro d'emplacement de la tourelle
G14: Pt.chgt outil
Informations complémentaires :
G14", Page 179
ID: No. d'identif.
S: Vitesse de coupe ou Régime constant
SP: Profondeur brise-copeaux
SI: Distance de retrait
MT: M après T: fonction M exécutée après l'appel d'outil T
MFS: M au début: fonction M exécutée au début de la passe
d'usinage.
MFE: M à la fin: fonction M exécutée à la fin de la passe
d'usinage
WP: Numéro broche – indique la broche de pièce avec laquelle
le cycle est exécuté (dépend de la machine)
Entraînement principal
Contre-broche pour usinage sur face arrière
BW: Angle de l'axe B (dépend de la machine)
CW: Inversion de l'outil (dépend de la machine)
HEIDENHAIN | MANUALplus 620 | Manuel d'utilisation | 12/2018
"Distances de sécurité SCI et
"Point de changement d'outil
5
355
