7
7.7

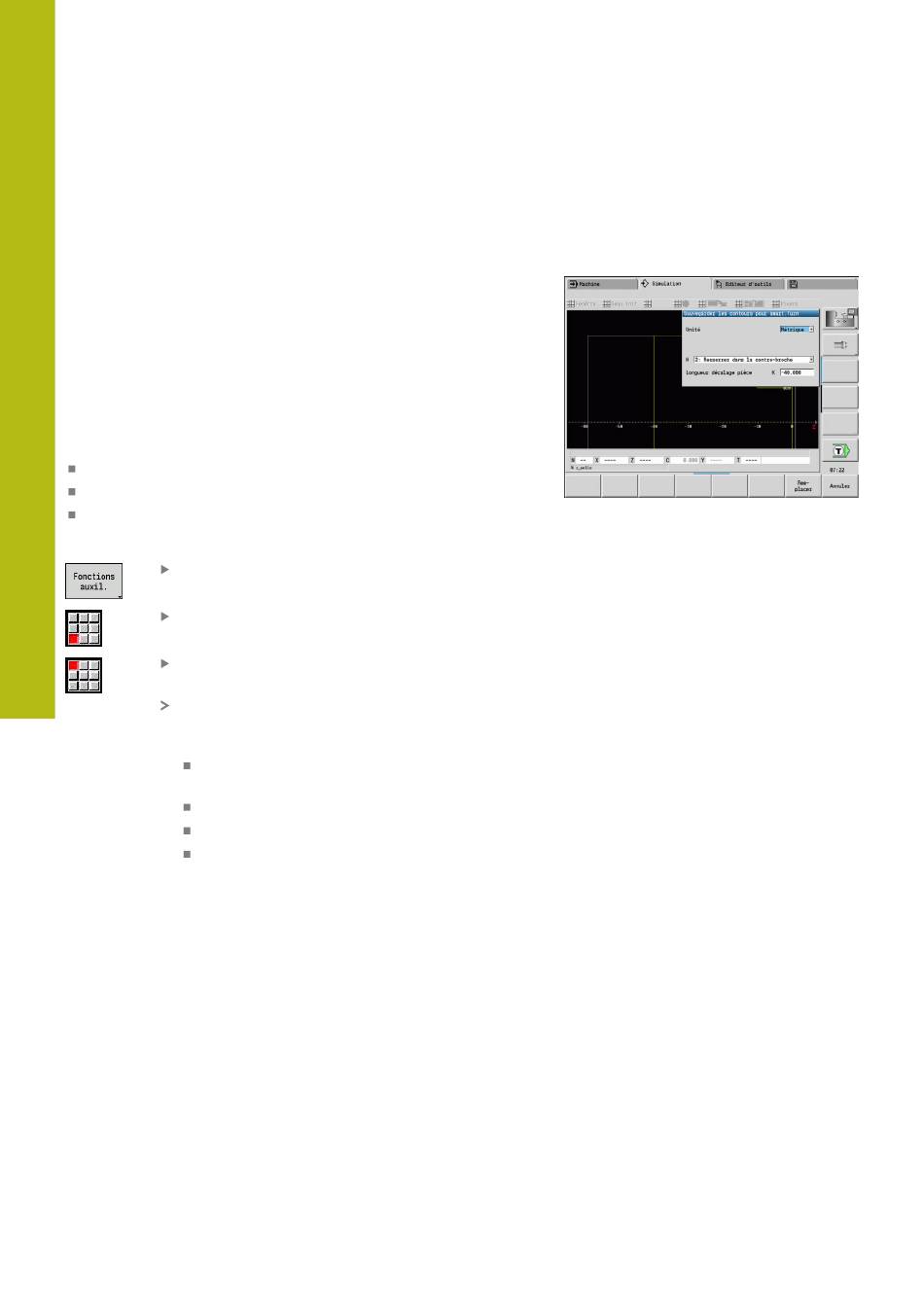

Sauvegarder le contour

Sauvegarder le contour généré dans le sous-mode
Simulation
Il est possible de sauvegarder un contour créé dans le sous-mode
Simulation et de l'importer dans le mode smart.Turn.
Exemple : vous décrivez la pièce brute et la pièce finie et vous
simulez le premier serrage. Puis vous enregistrez le contour
exécuté et l'utilisez pour le deuxième montage.
Lors de la création du
contours du groupe de contours sélectionné.
Le sous-mode Simulation tient compte des décalages du point
zéro pièce et/ou d'une mise en miroir de la pièce :
0: Déplacer seulement
1: Faire pivoter dans la broche principale (image miroir)
2: Resserrer dans la contre-broche (décaler et mettre en miroir)
Sauvegarder le contour :
Appuyer sur la softkey Fonctions auxiliaires
Sélectionner l'élément de menu Divers
Sélectionner l'élément de menu
Sauvegarder contour
La commande ouvre une boite de dialogue dans
laquelle vous pouvez définir les champs de saisie
suivants :
546
contour, la commande sauvegarde tous les
Unité de mesure : définition du contour en
système métrique ou en pouces
Sélection du groupe de contours Q
Type de décalage H
Longueur décalage pièce K : décalage du
point zéro pièce
Simulation graphique | Sauvegarder le contour
