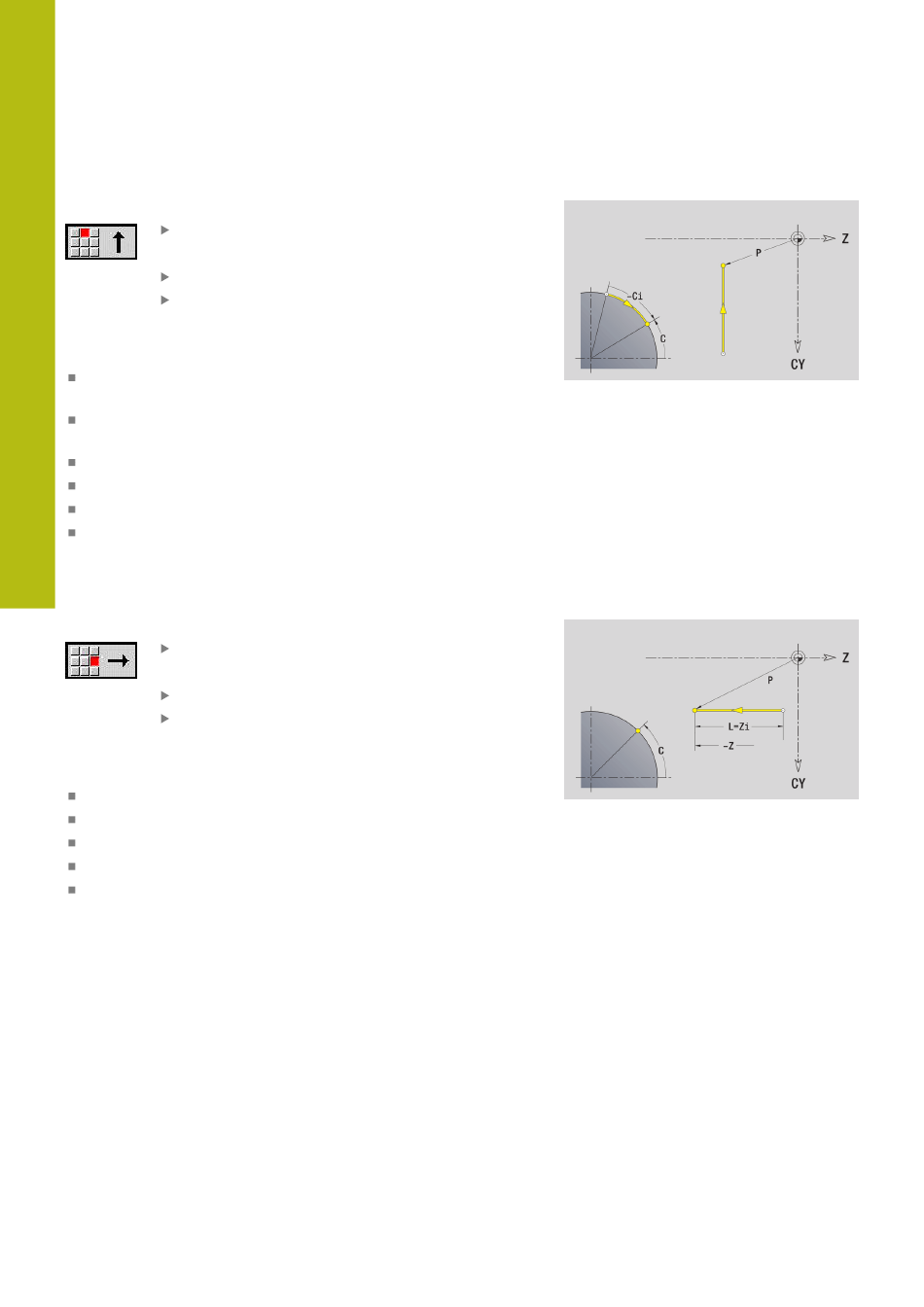

Lignes verticales, pourtour
Programmer des lignes droites verticales :
Sélectionner la direction de la droite.
Entrer les dimensions de la ligne droite
Définir la transition avec l'élément de contour
suivant
Paramètres :
CY: Point destination comme cote de trajectoire (référence :
diamètre XS)
CYi: Point destination incrémental, comme cote de trajectoire
(référence : diamètre XS)
C: Point destination (angle polaire)
P: Point destination (polaire)
L: Longueur ligne
F: Informations complémentaires :
Page 418
En mode smart.Turn, l'éditeur ICP génère une fonction G111.
Lignes horizontales, pourtour
Pour programmer des lignes droites horizontales :
Sélectionner la direction de la droite.
Entrer les dimensions de la ligne droite
Définir la transition avec l'élément de contour
suivant
Paramètres :
Z: Point destination
Zi: Point destination incrémental
P: Point destination (polaire)
L: Longueur ligne
F: Informations complémentaires :
Page 418
En mode smart.Turn, l'éditeur ICP génère une fonction G111.
466
Programmation ICP | Eléments de contour, pourtour
