Programmation ICP | Contours dans le plan YZ
Figures, motifs et perçages dans le plan YZ (pourtour)

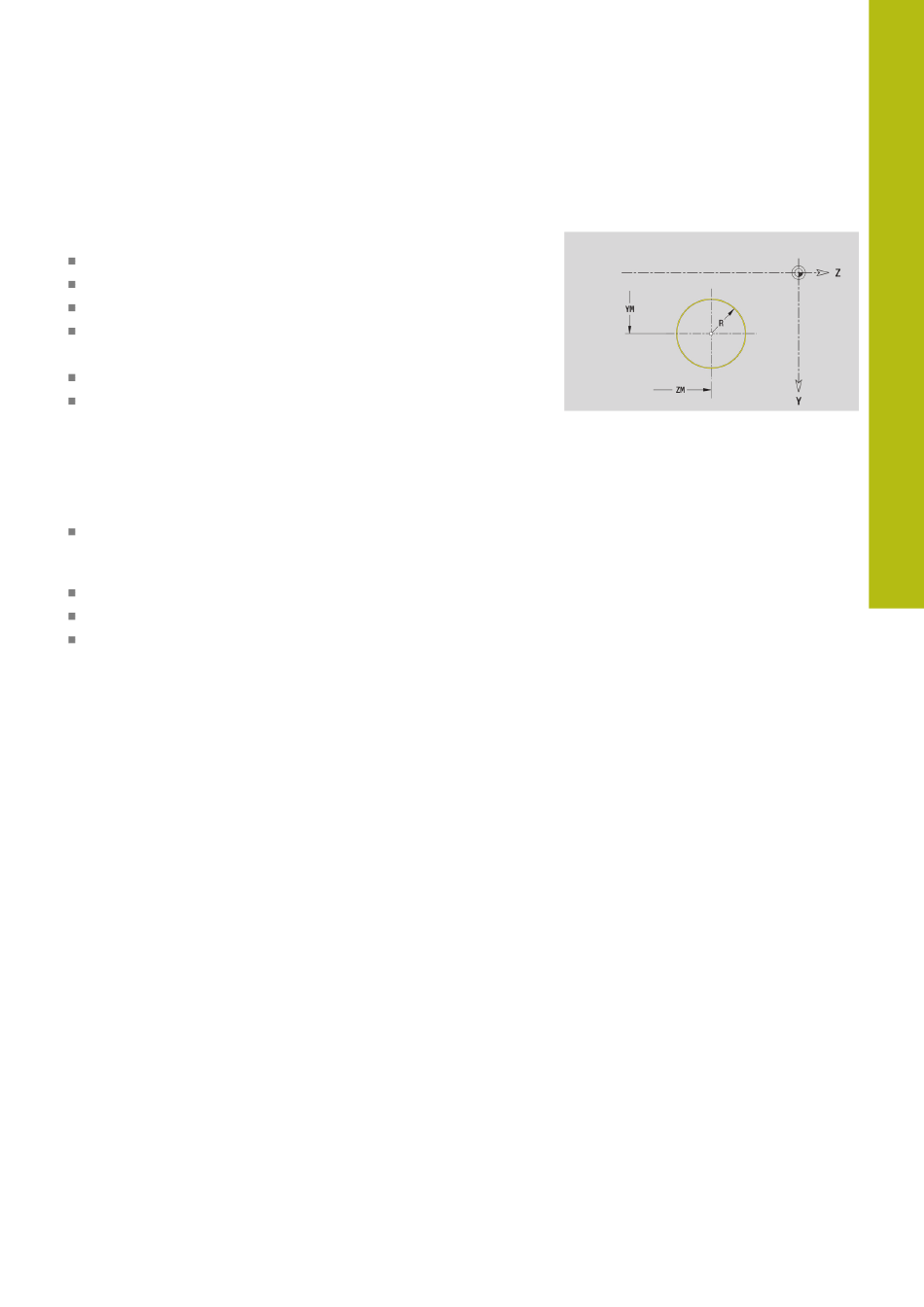

Cercle, plan YZ
Données de référence du plan YZ :
ID: Contour
PT: Prof. fraisage
C: Angle broche
XR: Diamètre de référence
Paramètres de la figure :
YM, ZM: Centre
R: Rayon
Le Diamètre de référence XR peut être défini avec la fonction
Plans de réf. choisir
Informations complémentaires :
contours imbriqués", Page 471
L'éditeur ICP génère :
l'identifiant de section POURTOUR Y avec les paramètres
Diamètre de référence et Angle broche. En cas de contours
imbriqués, il n'y a pas d'identifiant de section.
un G308 avec les paramètres Nom du contour et Prof. fraisage
un G384 avec les paramètres de la figure
un G309
