Programmation ICP | Contours dans le plan XY

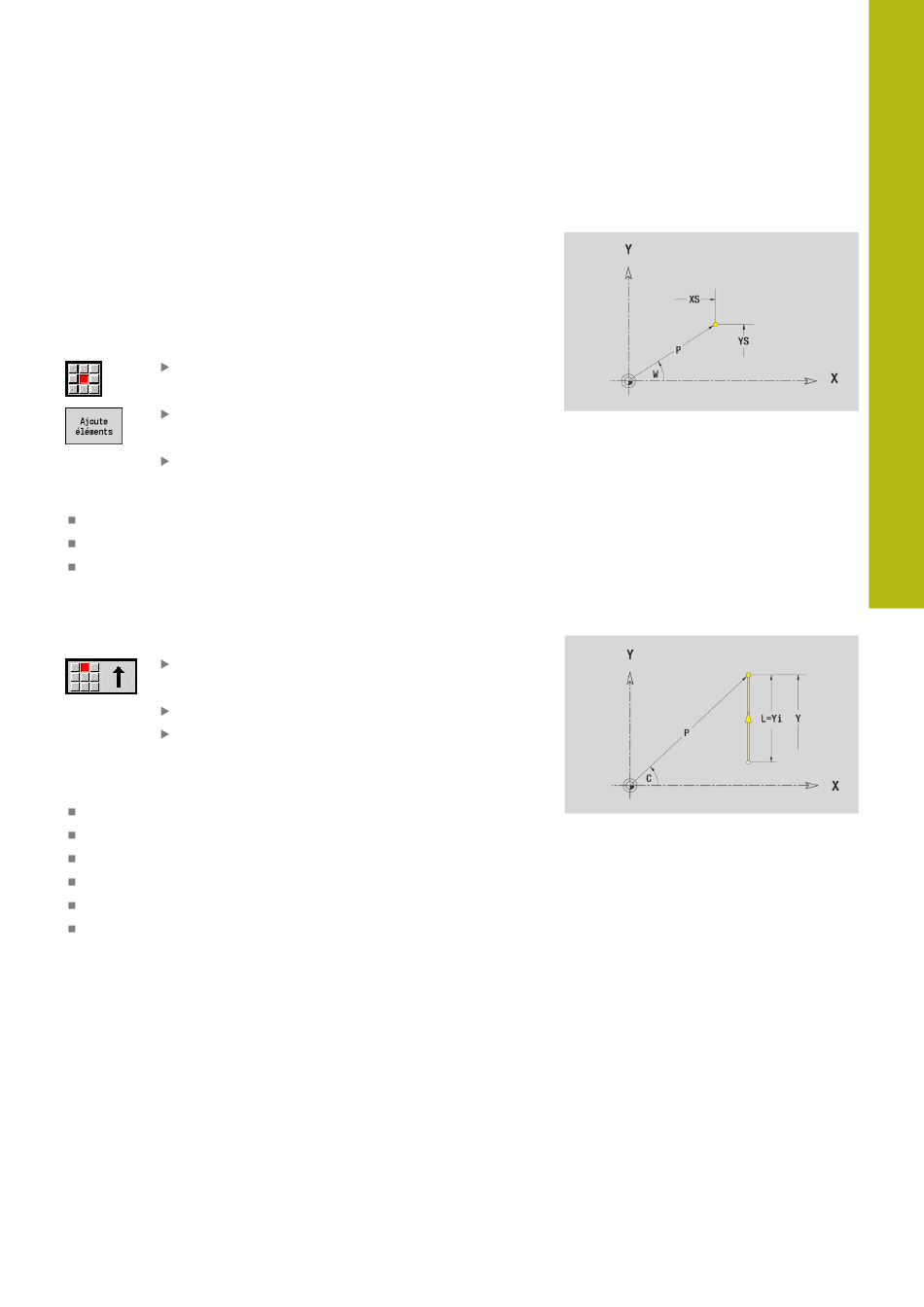

Eléments de base du plan XY
Point de départ du contour, plan XY
Dans le premier élément de contour, vous programmez les
coordonnées du Point départ et le Point-cible. Le point de départ
ne peut être programmé que dans le premier élément de contour.
Dans les éléments de contour suivants, le Point départ est calculé à
partir de l'élément de contour précédent.
Définir le Point départ :
Appuyer sur l'élément de menu Contour
Sinon, appuyer sur la softkey Ajouter élément
Définir le Point départ
Paramètres pour la définition du point de départ :
XS, YS: Point départ du contour
WS: Point départ du contour (angle polaire)
PS: Point départ du contour (polaire ; cote du rayon)
En mode smart.Turn, l'éditeur ICP génère une fonction G170.
Lignes verticales, plan XY
Pour programmer une ligne droite verticale :
Sélectionner la direction de la droite.
Entrer les dimensions de la ligne droite
Définir la transition avec l'élément de contour
suivant
Paramètres :
Y: Point destination
Yi: Point destination incrémental
W: Point destination (angle polaire)
P: Point destination (polaire)
L: Longueur ligne
F: Informations complémentaires :
Page 418
En mode smart.Turn, l'éditeur ICP génère une fonction G171.
