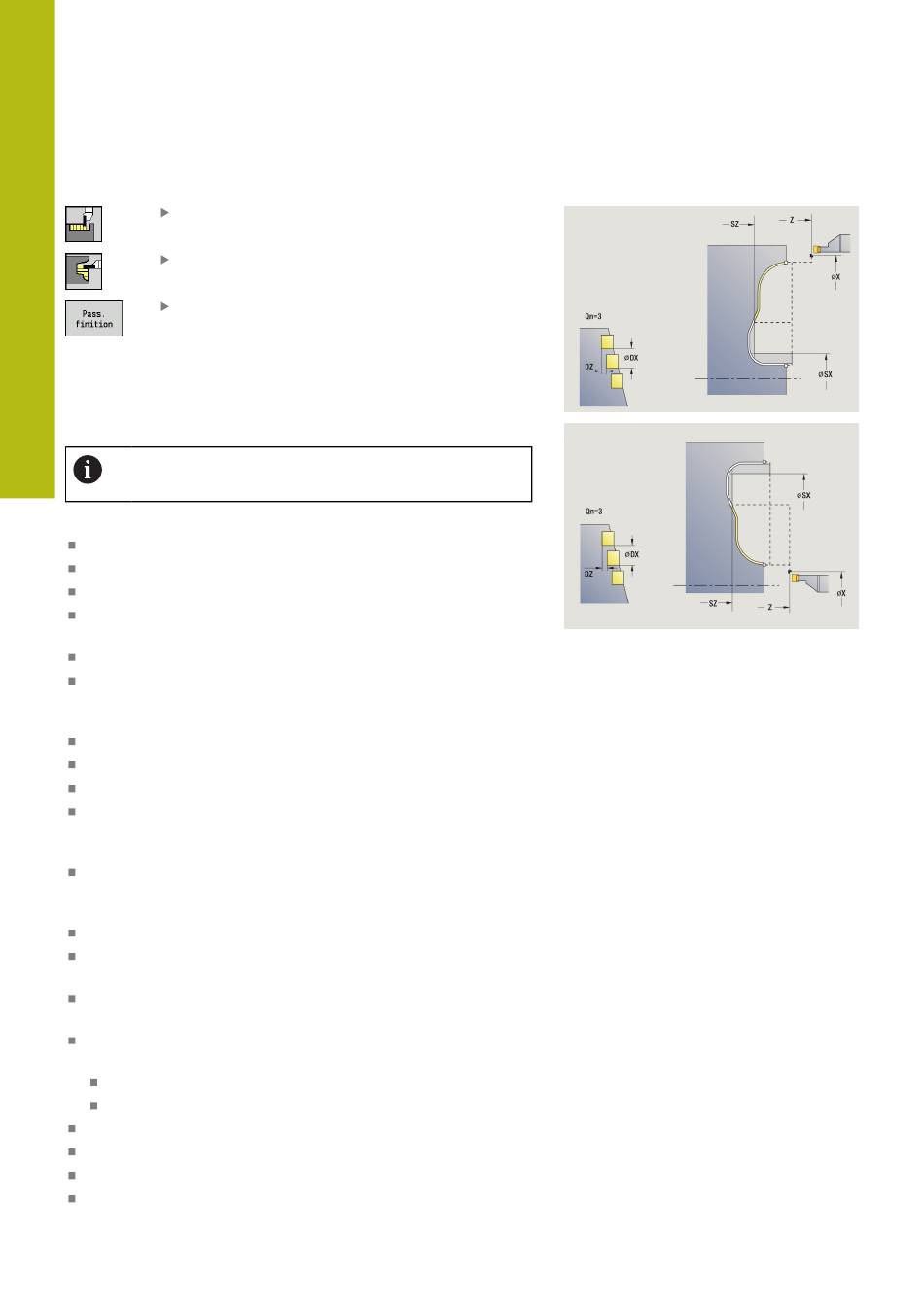

5
Usinage de gorges ICP , finition axiale
Sélectionner Cycles coupe
Sélectionner Plongée ax. ICP
Appuyer sur la softkey Pass. finition
Le cycle usine les gorges définies au paramètre Nb de cycles de
gorges Qn. Les paramètres Point initial et Pt arrivée contour
définissent la première gorge (position, profondeur et largeur de
gorge).
L'outil revient au Point initial à la fin du cycle.
Paramètres du cycle :
X, Z: Point initial
FK: No. pièce finie ICP – Nom du contour à usiner
Qn: Nb de cycles de gorges (par défaut : 1)
DX, DZ: Distance à gorge suivante par rapport à la gorge
précédente
T: No. outil – numéro d'emplacement de la tourelle
G14: Pt.chgt outil
Informations complémentaires :
G14", Page 179
ID: No. d'identif.
S: Vitesse de coupe ou Régime constant
F: Avance/tour
SX, SZ: Limitation coupe en X et Z
Informations complémentaires :
SZ", Page 179
G47: Distance sécurité
Informations complémentaires :
Page 179
MT: M après T: fonction M exécutée après l'appel d'outil T
MFS: M au début: fonction M exécutée au début de la passe
d'usinage.
MFE: M à la fin: fonction M exécutée à la fin de la passe
d'usinage
WP: Numéro broche – indique la broche de pièce avec laquelle
le cycle est exécuté (dépend de la machine)
Entraînement principal
Contre-broche pour usinage sur face arrière
BW: Angle de l'axe B (dépend de la machine)
CW: Inversion de l'outil (dépend de la machine)
HC: Frein à mâchoires (dépend de la machine)
DF: Fonction auxiliaire (dépend de la machine)
276
Mode Apprentissage | Cycles d'usinage de gorges
"Point de changement d'outil
"Limitations de coupe SX,
"Distance de sécurité G47",
