Pfannenberg PY X-L-15 Utilisation page 18

Omologazioni
(solo per dispositivi con marcatura)
UL, cUL
Messa in funzione
Precauzioni da adottare:
Pericolo per l'incolumità dovuto a scossa elettrica
- Prima di eseguire lavori all'apparecchio, attenersi a quanto segue:
Prima di aprire l'apparecchio, disinserire la tensione.
- Attendere 5 minuti prima di aprire l'apparecchio.
PERICOLO
- Tutti i lavori all'apparecchio devono essere eseguiti solo da personale autorizzato in conformità alle
normative vigenti.
- La tensione di esercizio può essere applicata solo se l'alloggiamento risulta ben chiuso.
Pericolo di lesioni dovuto a spigoli appuntiti o a componenti surriscaldati
- Durante l'installazione, il montaggio o il lavoro di riparazione/manutenzione è consigliabile indossare
dei guanti.
ATTENZIONE
- Per prevenire danni alla vista, non fissare la luce accesa.
- Prima della messa in funzione verificare la tensione di alimentazione riportata sulla targhetta identificativa. Una tensione
d'esercizio errata può provocare danni al dispositivo o la distruzione dello stesso.
- In fase d'installazione controllare il cavo di collegamento al fine di prevenirne la trazione e la torsione.
Attenzione: questi segnalatori non sono progettati per un uso mobile.
- AVVERTENZA: in fase d'installazione mantenere la cavetteria a distanza da componenti interni, angoli e spigoli vivi.
- Il funzionamento dell'apparecchio è garantito solo se la sezione superiore e la sezione inferiore sono collegate correttamente.
Alimentazione CC: Il dispositivo è dotato di protezione per inversione di polarità. Nessuna funzione quando le connessioni
sono invertite!

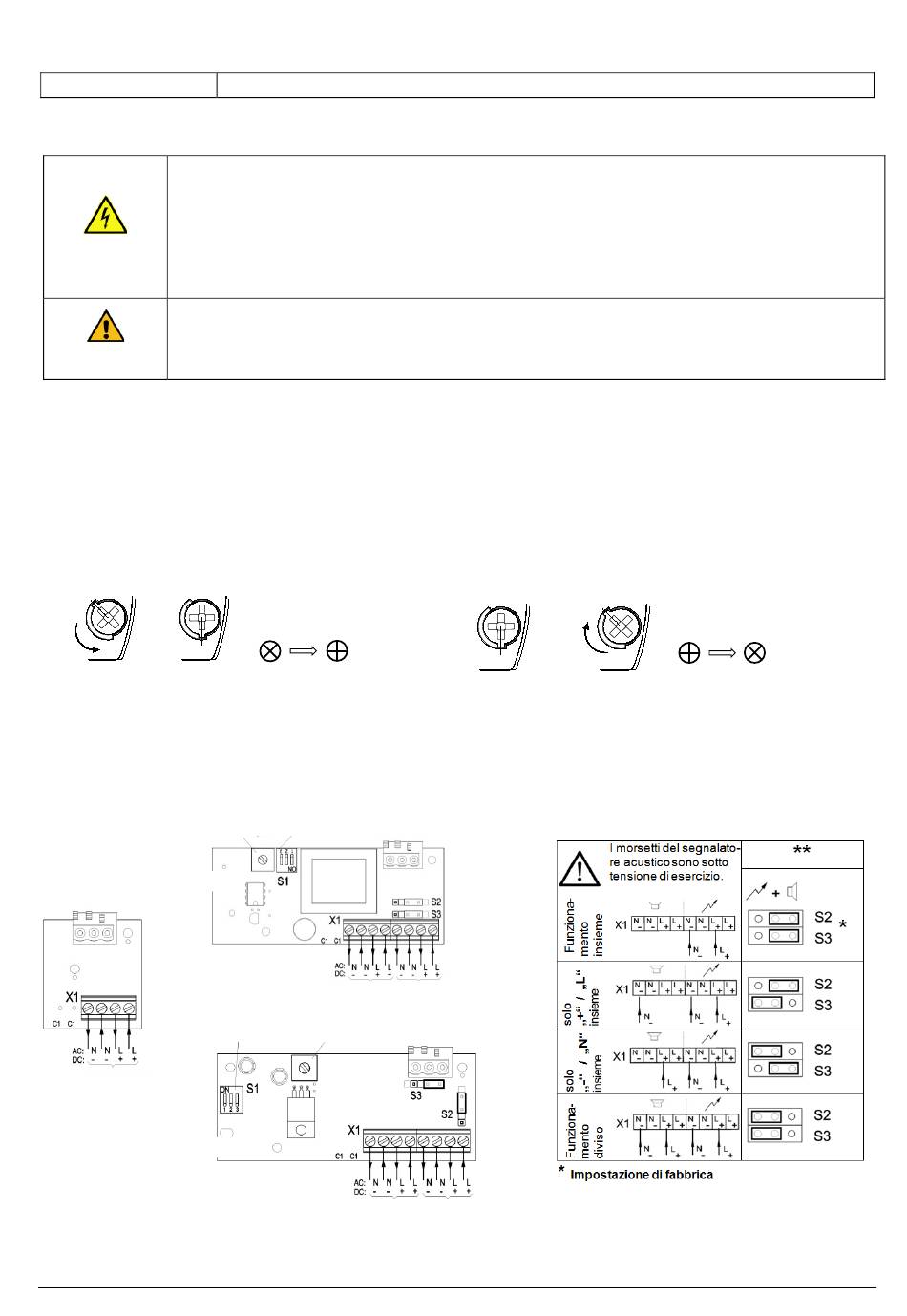

Apertura della custodia:
1. 2.
3/8
L'apparecchio viene fornito non chiuso.
Come accessori sono disponibili tappi sigillanti per le viti della custodia.
Collegamento elettrico:
(Scheda nella sezione inferiore)
Controllo volume
Versione CA
PY X-L-15
Selettore di suoni
Collegamento della
tensione d'esercizio
Versione CC
** I dispositivi combinati (PY X-LA-15) lampeggiante e sirena possono essere azionati insieme o in modo indipendente.
Vedi schema S2 e S3.
085 501 995c
PY X-L-15 + PY X-LA-15:
Rimuovere la sezione
superiore allentando le
quattro viti del coperchio
( )
PY X-LA-15
Selettore di suoni
Collegamento della tensione
d'esercizio per segnalatore acustico
Controllo volume
Collegamento della tensione
d'esercizio per segnalatore acustico
UCST, UCST7, UEES, UEES7 (ulteriori informazioni a pagina 6)
Chiusura della custodia:
1.
Collegamento della tensione
d'esercizio per luce flash
Collegamento della tensione
d'esercizio per luce flash
18
2.
Chiudere la custodia ruotando
le viti del coperchio in posizione
definitiva fino al bloccaggio.
(
3/8
)
30396-004-1c
