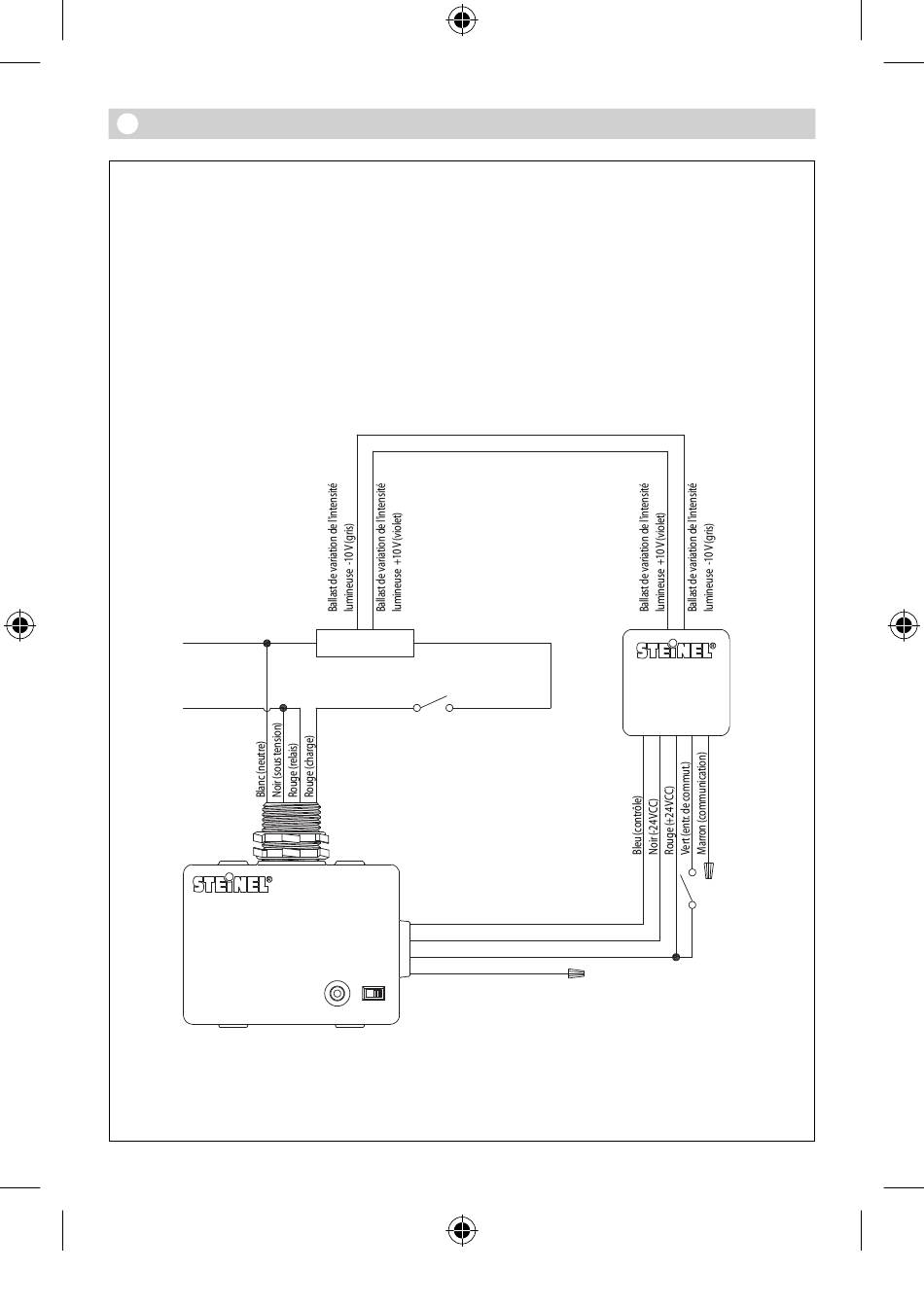

Câblage de DIM-24
1 1.
4
IR Quattro DIM-24
IR Quattro HD DIM-24
Un câble 18 AWG est recom-
mandé pour un branche-
ment basse tension entre
les détecteurs et les packs
d'alimentation.
IR Quattro COM-WR_USA_03-07-13_ENU-FRA.indd 40
R Quattro COM-WR_USA_03-07-13_ENU-FRA.indd 40
Neutre
Ball. de variat. de
l'intens. lumin. 0 à 10 V
Sous tension
Pack
d'alimentation
Remarque : le pack d'alimentation doit être en mode auto.
Les lignes se composent de sept fils :
1. Entrée de 24 V (ROUGE)
2. Contrôle retour (BLEU)
3. Communication (MARRON)
4. Entrée du commutateur (VERT)
5. 24 V commun (NOIR)
6. Entrée du ballast de variation de l'intensité lumineuse +10 V
(VIOLET)
7. Entrée du ballast de variation de l'intensité lumineuse -10 V
(GRIS)
(Contacteur maintenu pour la
tension d'alimentation en option)
Bleu (contrôle)
Noir (-24 VCC)
Rouge (+24 VCC)
Gris (interrupteur sans maintien)
