STEINEL PROFESSIONAL IR Quattro COM1-WR Manuel page 26

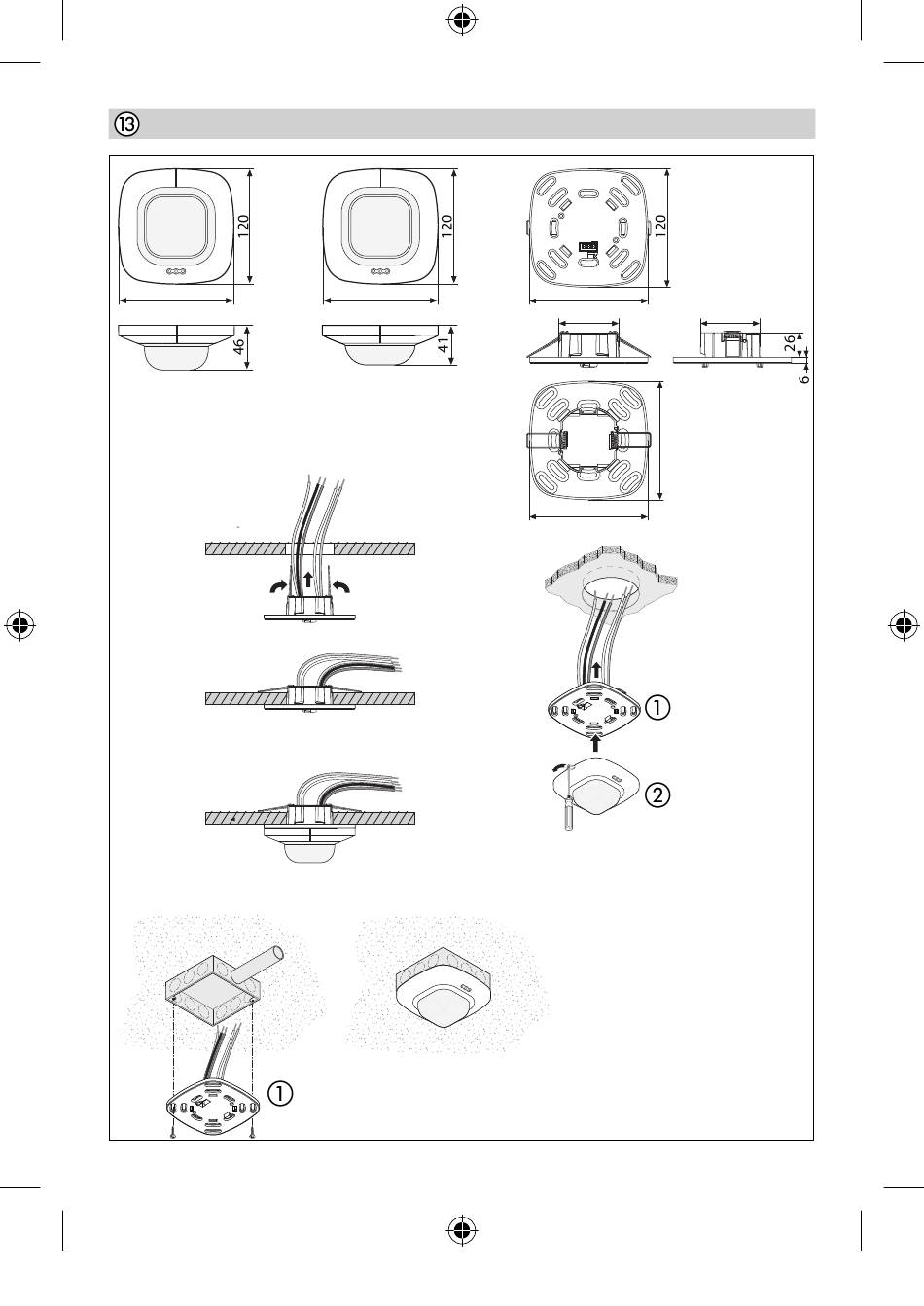

Assemblage / Installation / Dessins côtés
120
IR Quattro
Montages possibles sur un boîtier carré de 4 pouces (env. 10 cm), sur un boîtier octogonal
de 4 pouces (env. 10 cm) ou sur un cadre de montage rond de 3 pouces (env. 7 cm).
IR Quattro COM-WR_USA_03-07-13_ENU-FRA.indd 26 R Quattro COM-WR_USA_03-07-13_ENU-FRA.indd 26
120
IR Quattro HD
- 26 -
120
61 61
120
Module de
charge
Module du
détecteur
04.07.13 14: 04.07.13 14:
