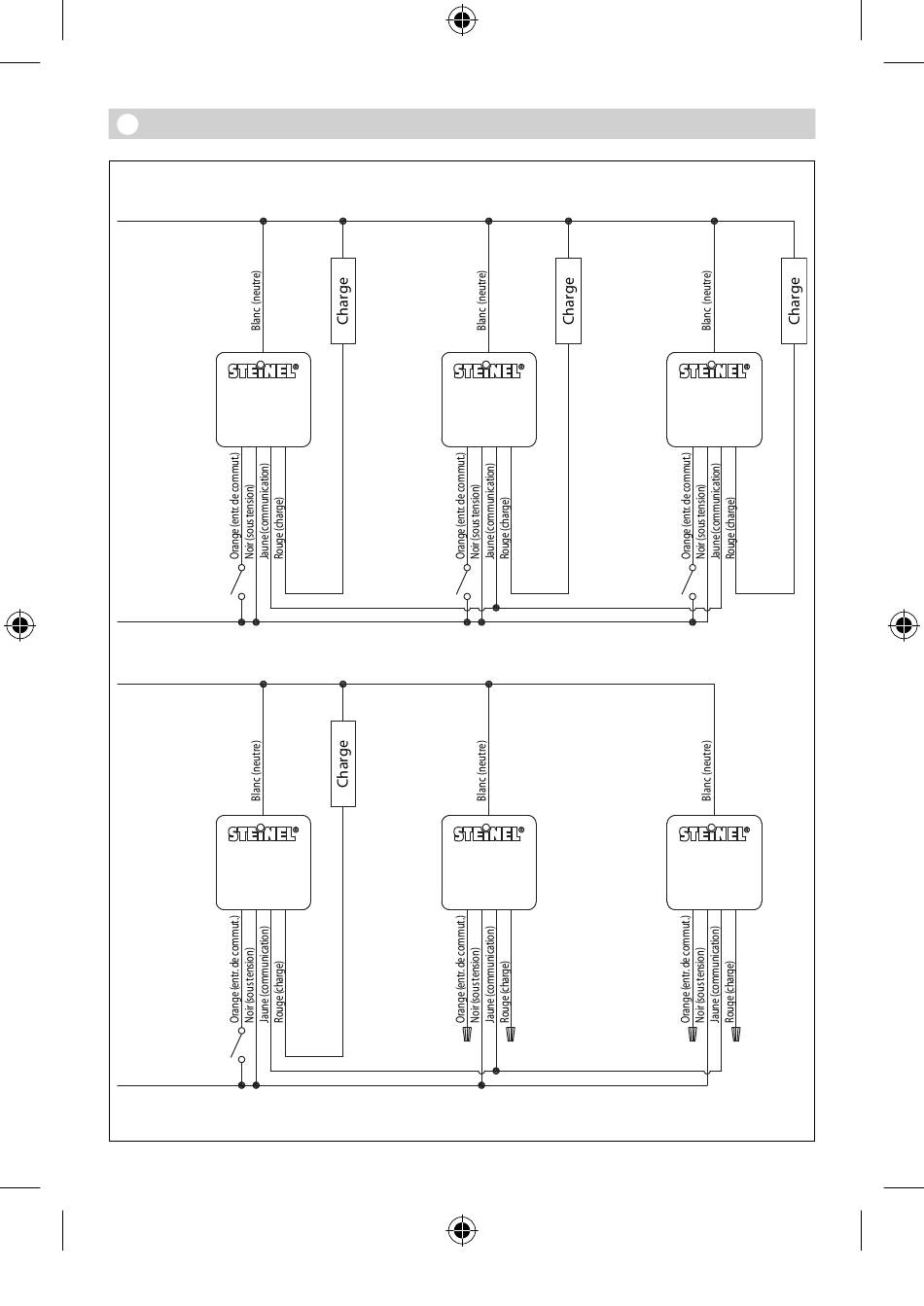

Câblage de détecteurs multiples COM1-WR
1 0.
2
IR Quattro COM1-WR
IR Quattro HD COM1-WR
Neutre
Sous tension
Neutre
Sous tension
10 détecteurs peuvent être au maximum regroupés dans des configurations maître / maître ou maître / esclave.
Tous les détecteurs doivent être sur la même phase.
IR Quattro COM-WR_USA_03-07-13_ENU-FRA.indd 36 R Quattro COM-WR_USA_03-07-13_ENU-FRA.indd 36
Control Pro
COM1-WR
(maître)
Détect. de présence
Control Pro
COM1-WR
(maître)
Détect. de présence
Maître / Maître
Control Pro
COM1-WR
(maître)
Détect. de présence
Maître / Esclave
Control Pro
COM1-WR
(esclave)
Détect. de présence
- 36 -
Control Pro
COM1-WR
(maître)
Détect. de présence
Control Pro
COM1-WR
(esclave)
Détect. de présence
