ORTHORALIX 9200 Manuel de Service
2.
Faites une exposition en utilisant les paramètres minimum
d'exposition (60 kV, 3 mA).
3.
Faites les contrôles comme décrit ci-dessus en utilisant le
programme VixWin
Si les résultats ne se conforment pas, reportez-vous à la Section F.
Orthoralix 9200 DPI
1.
Faites une exposition en utilisant les paramètres minimum
d'exposition (60 kV, 3 mA).
2.
Faites les contrôles comme décrit ci-dessus en utilisant le
programme VixWin
Si les résultats ne se conforment pas, reportez-vous à la Section F.
C.5.4
Alignement du champ de rayon X,
mode ceph
C.5.4.1
Orthoralix 9200/plus/Ceph/DPI
Pour vérifier l'alignement du champ radiographique en mode
panoramique, procédez comme suit :
1.
Vérifiez que les anneaux d'oreille en métal sont présents sur
les bouchons d'oreille.
2.
Placez les bouchons d'oreille en position moyenne.
3.
Sélectionnez 60 kV, 10 mA, 0,80 sec, insérez une cassette
chargée de film, faites une exposition et développez le
film.
4.

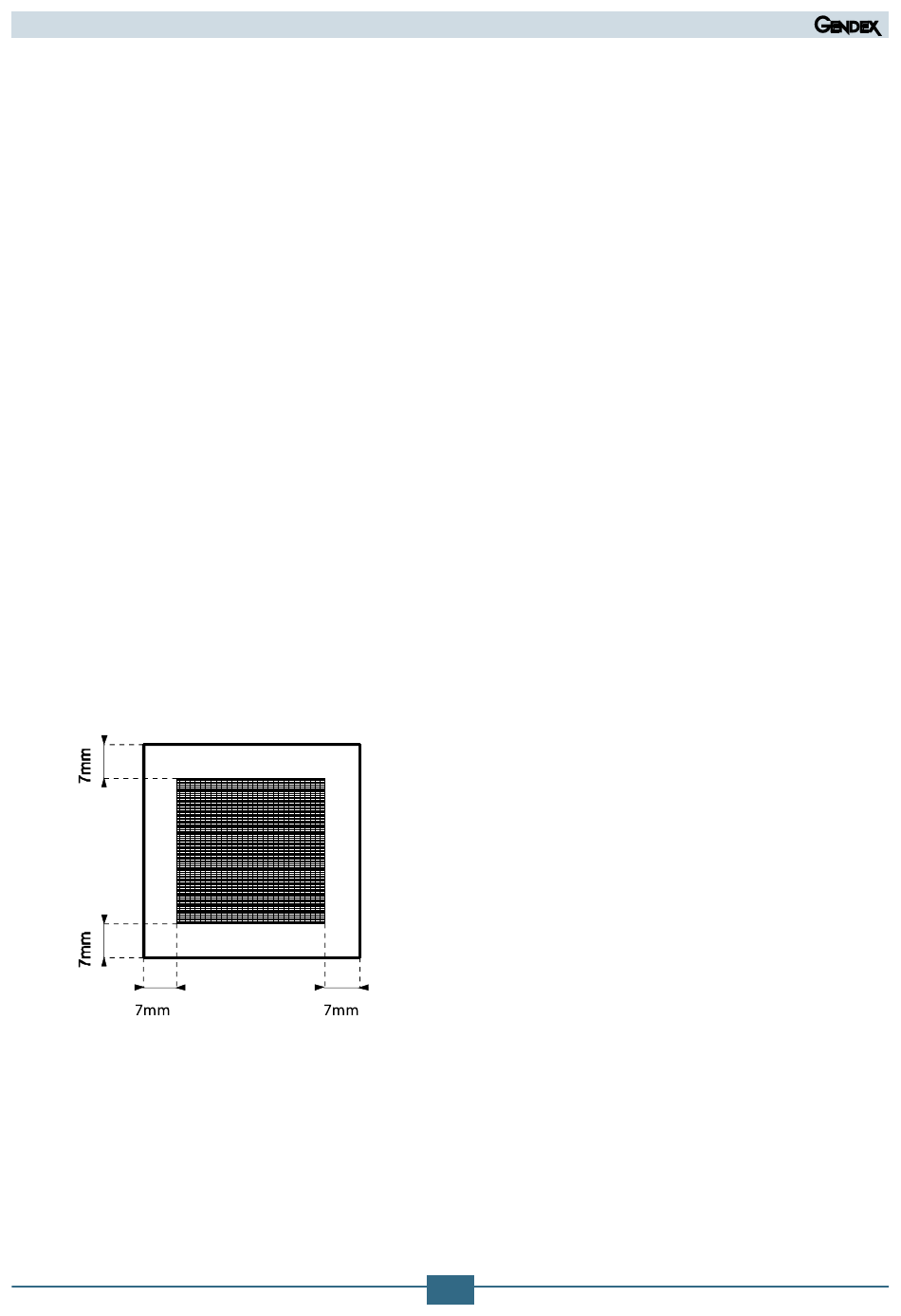

Vérifiez que les limites du champ de rayon Xse trouvent à
une distance d'environ 7 mm des bords du film. Dans le cas
contraire, réglez le collimateur de rayon Xcomme décrit à la
Section F.
5.
Vérifiez que les images des anneaux d'oreille sont concentri-
ques sur le film (le plus petit anneau tracé est le plus proche
de la cassette). Sinon, ajustez les bouchons d'oreille comme
décrit à la section F.
6.
Répétez les tests pour les autres formats de film prévus.
Gendex Dental Systems
C.5.4.2
Orthoralix 9200 DDE
La procédure d'alignement pour le mode CEPH est divisée dans
deux étapes :
1.
alignement du collimateur secondaire ceph par rapport au
DMU.
2.
alignement des plaque de plomb ceph (sur le collimateur
primaire) par rapport au collimateur secondaire ceph.
Ces alignements sont faits en employant le menu XRAY ali-
gnment du Programme de service : veuillez vous reporter à la
procédure décrite au paragraphe Ajustement du collimateur
de rayon X dans la section F de ce manuel de service.
En conclusion, il est nécessaire de vérifier l'alignement des an-
neaux d'oreille :
1.
Vérifiez que les anneaux d'oreille en métal sont présents sur
les bouchons d'oreille.
2.
Sélectionnez l'une des projections ceph disponibles et faites
une exposition ; une fois que l'image apparaît sur le moni-
teur, vérifiez que les anneaux d'oreille sont concentriques
sur l'image (le plus petit anneau tracé est le plus proche du
capteur).
Sinon, ajustez les bouchons d'oreille comme décrit à la section F
de ce manuel de service.
C-8
(05.0)F
