ORTHORALIX 9200 Manuel de Service
F.6.8
Calibrage AEC
La calibration AEC doit être fait dans les situations suivantes :
1.
Remplacement de la carte de contrôle pan PA5 AEC
2.
Remplacement de la carte de contrôle ceph PA5 AEC
3.
Une nouvelle cassette (panoramique ou ceph) doit être
utilisée
4.
De nouveaux écrans d'intensification (panoramiques ou
ceph) doivent être utilisés
5.
Une nouvelle cassette (panoramique ou ceph) avec de nou-
veaux écrans d'intensification doivent être utilisés
Il est important de se rappeler que seulement les cassettes
(avec les écrans d'intensification installés), l'une pour les
panoramiques et l'autre pour le ceph, calibrées après cette
procédure peuvent être utilisées avec le AEC. En utilisant le
AEC avec les cassettes et les écrans d'intensification qui ne
sont pas d'images produites peuvent générer des images
de mauvaise qualité
La calibration est divisé en deux étapes :
1.
Calibrage du capteur monté sur la carte de contrôle PA5 AEC:
ce calibrage est nécessaire pour déterminer si le capteur
fonctionne dans la plage utile, et ces paramètres peuvent
être utilisés à l'avenir pour vérifier que la sonde fonctionne
correctement
2.
Calibrage du capteur plus la cassette/les écrans d'intensifica-
tion utilisés : c'est la calibration effectif AEC et les paramètres
obtenus pendant cette phase doivent être stockés dans le
système.
Case (A): Calibrage panoramique AEC
1.
Retirez le couvercle arrière du logement panoramique de
cassette.
2.

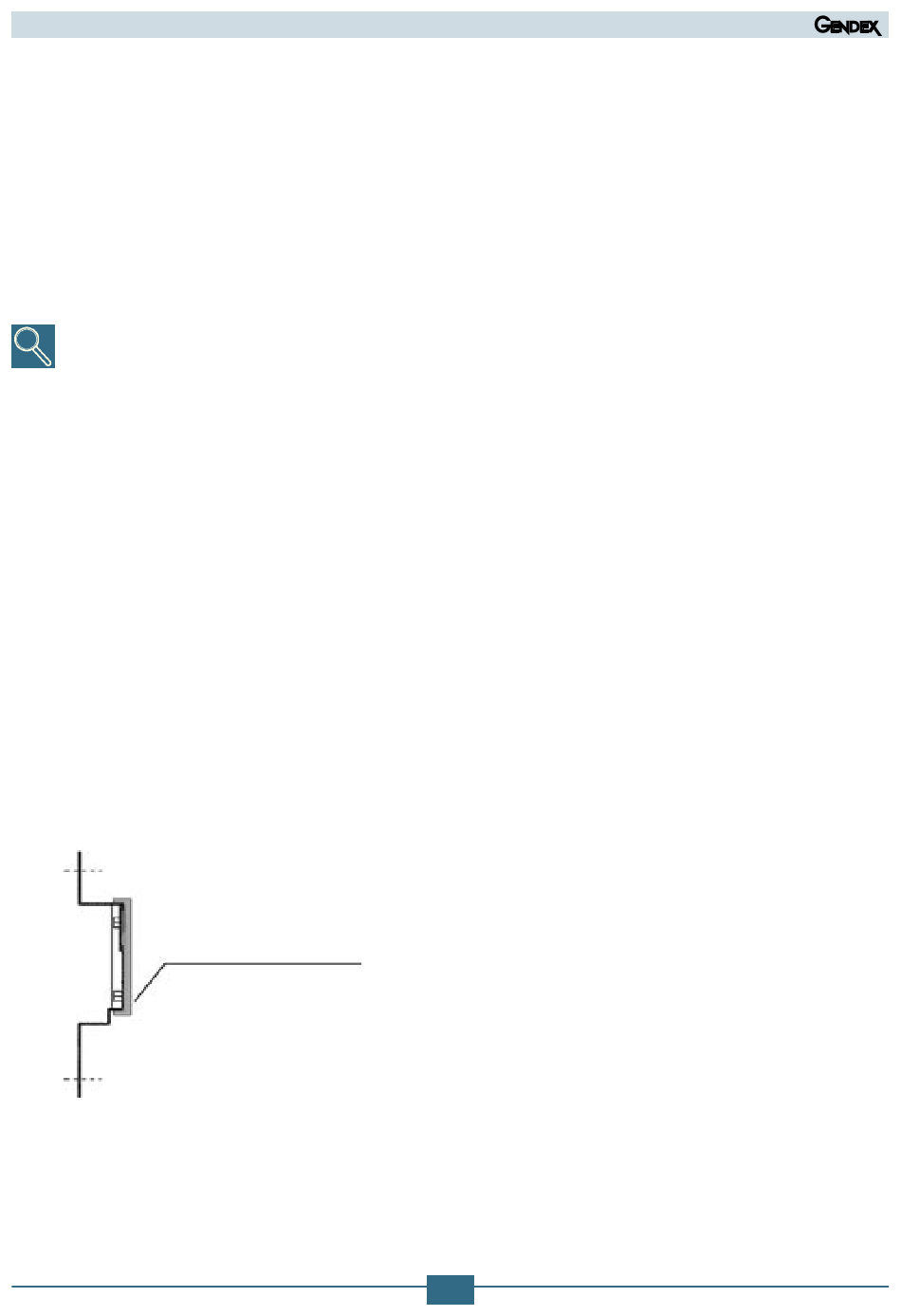

Montez le filtre en laiton (code 4519 122 25571) sur la carte
de contrôle PA5 AEC de sorte qu'il couvre le capteur AEC ;
voir la figure ci-dessous.
Filtre en laiton
Gendex Dental Systems
3.
Vérifiez qu'aucune cassette n'est insérée dans le logement
de cassette panoramique et remontez le couvercle arrière
du chariot panoramique de cassette.
4.
Allumez l'unité en accédant aux programmes de service, tout
en maintenant la pression sur les touches TAILLE PATIENT et
SIMULATION du panneau de l'opérateur tout en alimentant
l'unité.
Les deux touches doivent être maintenues enfoncées jusqu'à
ce que le message ATTENTE disparaisse de l'afficheur.
5.
Le message suivant apparaîtra sur l'afficheur :
PROGRAMMES DE SERVICE
Veuillez appuyez sur Y- Y+
où :
• là où Y- et Y+ sont les touches S16 et S17 sur le clavier
(utilisé pour déplacer le bras tournant le long de l'axe Y,
pour centrer le patient par rapport à la lumière verticale
latérale).
En appuyant sur les touches mentionnées ci-dessus, sélec-
tionnez le programme de service Inclinaison AEC.
6.
Le message suivant apparaîtra sur l'afficheur :
Appuyer sur SIMULATION
7.
Après avoir appuyé sur la touche SIMULATION du clavier, le
message suivant apparaîtra sur l'afficheur :
60kV
8.
Appuyez sur la touche RESET sur le clavier.
9.
Réduisez la valeur de mA de 9 à 3 en utilisant la touche mA
sur le clavier.
10.
Faites une exposition, et le message suivant apparaît :
60kV
11.
Réduisez la valeur de mA de 15 à 6 en utilisant la touche mA
sur le clavier.
12.
Faites une exposition, et le message suivant apparaît :
aXX
Notez les valeurs sur un morAECu de papier.
13.
Arrêtez l'unité.
14.
Si l'un des deux paramètres a et b est plus grand que 255,
répétez les étapes de (4) à (13) pour réduire la valeur du mA
de la deuxième exposition jusqu'à ce que les paramètres a
et b soient inférieurs à 255. Puis, écrivez les trois paramètres
a, b et sl sur l'étiquette de la carte PA5.
15.
Allumez l'unité en accédant aux programmes de service et
choisissez encore l'inclinaison AEC.
F-68
INCLINAISON AEC
9mA
0,80s
15mA
0,80s
bXX
SL=XX.X
(05.0)F
