Dans le bras ceph pour l'Orthoralix 9200 versions DDE, trois autres
courroies (utilisées pour déplacer le collimateur secondaire ceph
et l'unité de module numériique DMU) sont présentes.
Pour le remplacer, procédez comme suit :

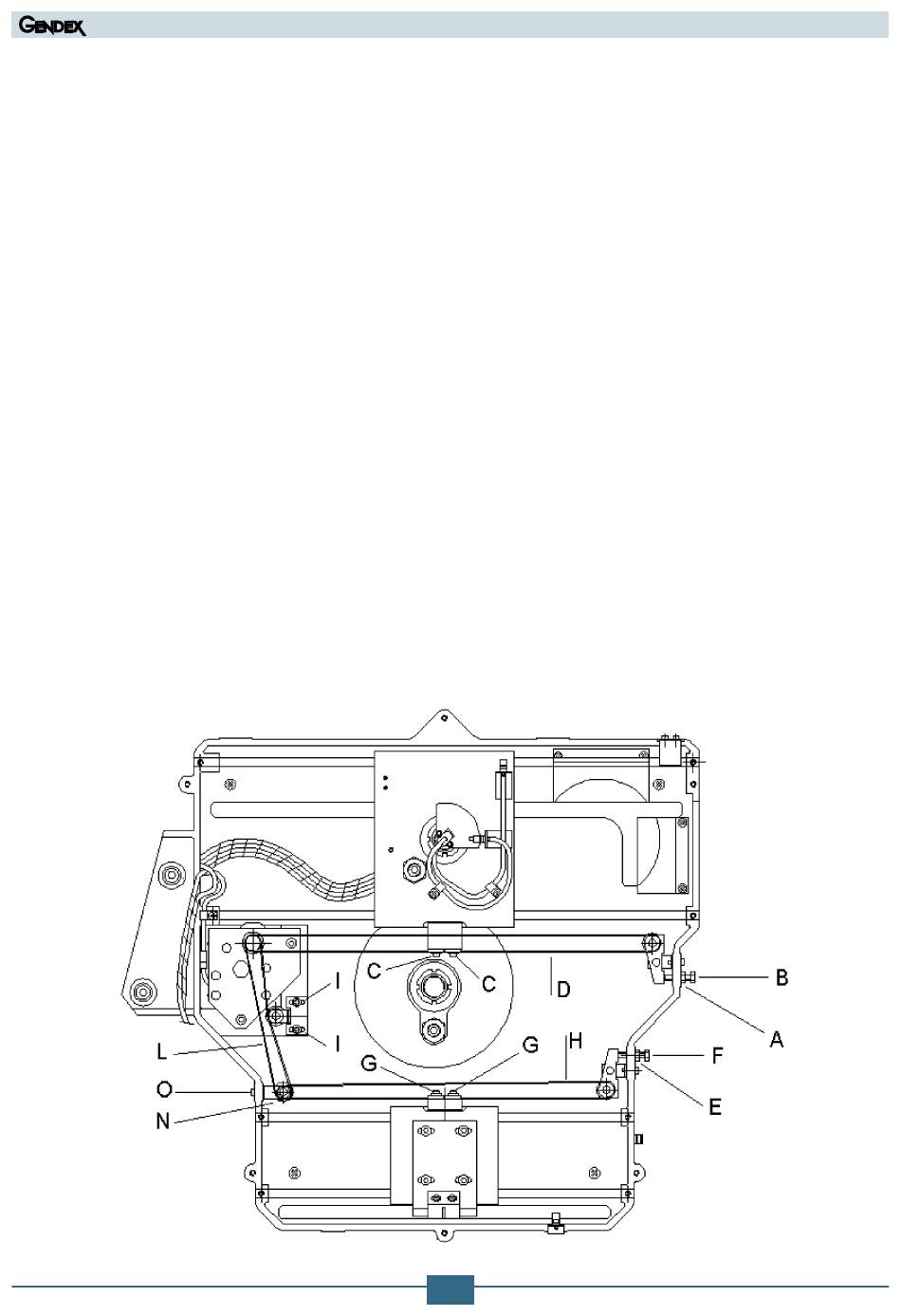

A) Courroie pour le mouvement DMU
1.
Desserrez le tendeur de courroie en dévissant l'écrou (a) puis
la vis (b).
2.
Retirez les vis (c) avec les plaques et remplacerla courroie
(d). Coupez la nouvelle courroie à la bonne longueur, en
comparant la nouvelle à l'ancienne.
3.
Assurez-vous que les plaques sont correctement position-
nées sur les dents de la nouvelle courroie, puis fixez-les avec
les vis de fixations (c).
4.
Pour le réglage de la tension de courroie reportez-vous au
paragraphe réglage de la tension des courroies d'entraî-
nement de cette section F.
B) Courroie pour le mouvement secondaire de collimateur ceph
1.
Desserrez le tendeur de courroie en dévissant l'écrou (e) puis
la vis (f).
2.
Retirez les vis (g) avec les plaques et remplacerla courroie
(h). Coupez la nouvelle courroie à la bonne longueur, en
comparant la nouvelle à l'ancienne.
3.
Assurez-vous que les plaques sont correctement positionnées
sur les dents de la nouvelle courroie, puis fixez-les avec les vis
de fixations (g).
4.
Pour le réglage de la tension de courroie reportez-vous au
paragraphe réglage de la tension des courroies d'entraî-
nement de cette section F.
Gendex Dental Systems
C) Courroie du moteur au mouvement du collimateur secondaire ceph
1.
Desserrez le tendeur de courroie en dévissant les deux vis (i).
2.
Retirez la courroie (l) des engrenages du moteur (m).
3.
Desserrez le tendeur de courroie en dévissant l'écrou (e) puis
la vis (f).
4.
Enlevez les vis (g) et une plaque de fixation pour qu'il soit
possible d'enlever la courroie (h) du rouleau (n).
5.
Retirez le rouleau (n) en dévissant les deux vis (o) ; enlevez
le rouleau de la goupille et la courroie (l) du rouleau.
6.
Procédez à l'inverse pour monter la nouvelle courroie.
7.
En montant en arrière la courroie (h), assurez-vous que la
plaque est correctement placée sur les dents de la courroie,
et fixez-la avec les vis de fixation (g).
8.
Pour le réglage de la tension de courroie reportez-vous au
paragraphe réglage de la tension des courroies d'entraî-
nement de cette section F.
F-43
ORTHORALIX 9200 Manuel de Service
(05.0)F
