ORTHORALIX 9200 Manuel de Service
B.5.3
Installation du système d'élévation
Z sur la colonne
Le chariot du système d'élévation Zest livré monté avec l'unité
tournante et la tête de tube et est transporté tourné à l'envers.
L'unité tournante et le système d'élévation Zsont connectés par
un support de fixation. Les couvercles suivants sont démontés
dans l'emballage:
• couvercle supérieur,
• couverture avant avec miroir,
• couvercle arrière de l'unité de cassette (absente dans l'Ortho-
ralix 9200 versions DDE).

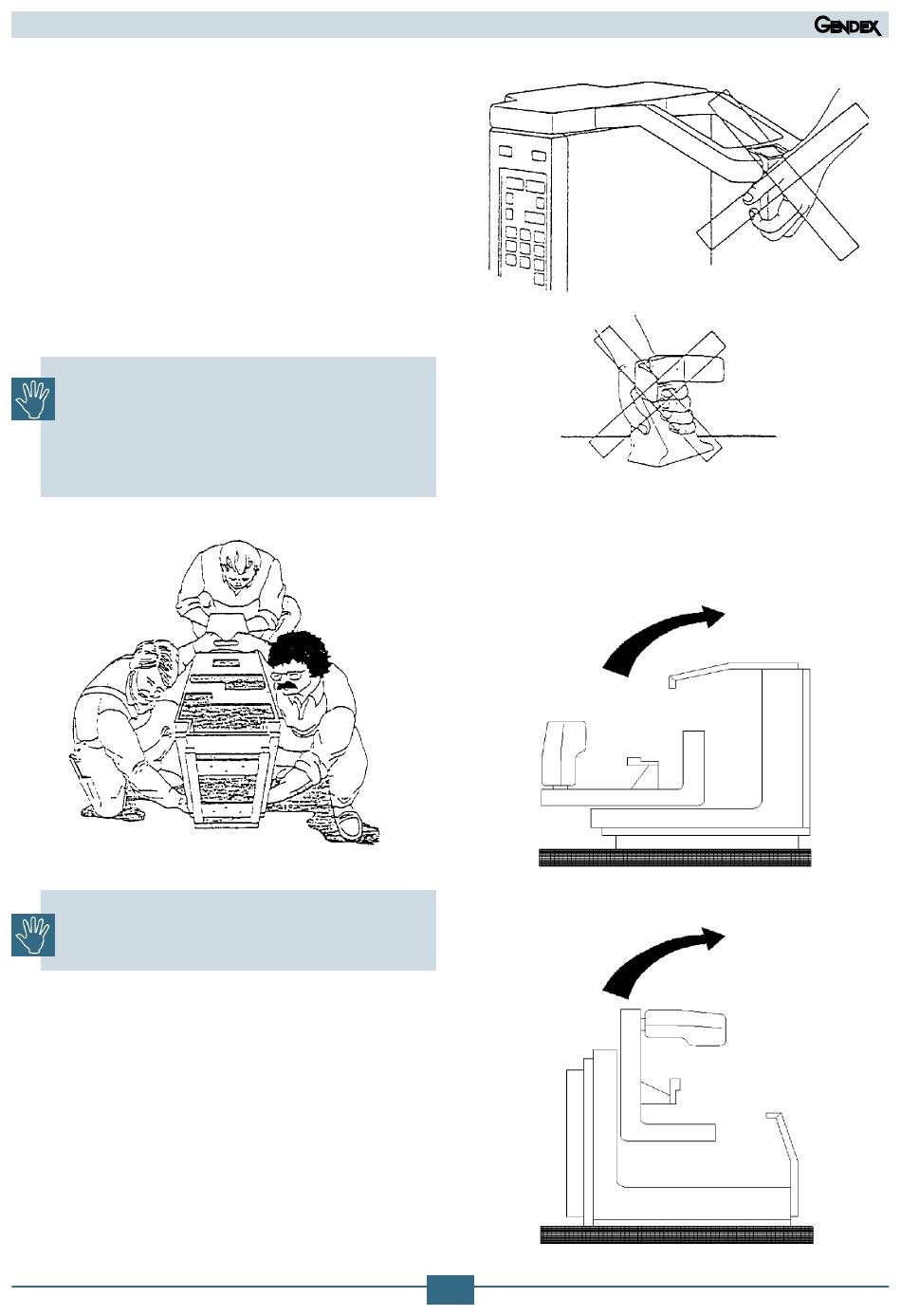

Le système d'élévation Z pèse plus de 20 kilo-
grammes, ainsi pour le manipuler sans risque,
trois hommes sont nécessaires, deux sur les côtés
et un à l'avant. Saisissez les poignées au fond et
à l'avant de la structure supérieure du système
d'élévation Z.
Ne manipulez pas le système d'élévation Z par la
poignée du patient, le repose-tête ou la tête de
tube.
Gendex Dental Systems
NON
Pour installer le système d'élévation Zsur la colonne, procédez
comme suit :
1.
Tournez le système d'élévation Z à l'envers, par la rotation
autour du dos, et déplacez-le près de la base de la colonne.
B-8
NON
(05.0)F
